Cartographie AEI : astuces & interventions


Aganyte

Recommended Posts

  • 2 weeks later...
  • Replies 62
  • Created
  • Last Reply
Posted

Bon, Voila ou j'en suis.



1 - Essai de la voiture avec un plein d'essence => beaucoup mieux, pas de trou à l'accélération et bon fonctionnement à froid mais ça part toujours en oscillation au bout de 5/10 minutes de ralenti. Un truc bizarre, le dernier jour avant de refaire le plein ,la voiture déconne à nouveau (je devais être environ au quart de plein)

2 - Retour à l'E85, ça marche pas trop mal, pas aussi bien qu'à l'essence, mais c'est logique (toujours le soucis d'oscillation au ralenti)

3 - Changement du calculateur (j'en ai trouvé un en Pologne pour 40€ avec les frais de port) => pas de différence notable.



Donc, je suppose que j'ai plusieurs problèmes, dont un surement aléatoire. Ne sachant plus quoi tester/changer, je me tourne vers la cartographie d'injection.



J'ai dé-soudé la ROM De 512 octets du calculateur Renix puis j'ai réalisé un convertisseur pour la lire sur mon programmateur car cette ref ne correspond à rien sur le logiciel. J'ai mis un support tulipe sur le calculateur et j'ai remis la ROM en place.

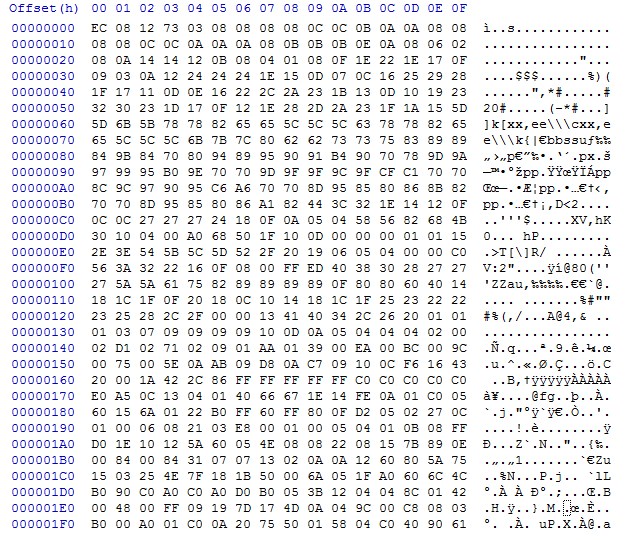

Je me retrouve maintenant avec ça....






...et je sais pas comment le faire digérer à TunerPro (J'ai essayé tous les xdf renault dispo sur le site, ça colle pas du tout)



Toutes aides sera la bienvenue 😉







Posted

Peut-être que PQuillon du site de ton avant-dernier post pourrait t’aider, essaie de prendre contact avec lui... :hein:

Posted

Ah ?! Il doit bien y avoir un moyen... je regarderai ce soir...

Posted

Il a une chaîne youtube, tu peux déjà commenter une de ses vidéos... ;)

Posted
il y a 4 minutes, Zorro_X a dit :

Il a une chaîne youtube, tu peux déjà commenter une de ses vidéos... ;)

déjà essayé lol

Posted

En admettant que ces deux valeurs là soit OK, j'ai un gros soucis pour TABS. En effet, j'ai bien regardé et je ne vois pas 13 valeurs d'affilées qui augmentent...😡

Posted

Le régime « rupteur » (y’en a pas) me parait quasi impossible à atteindre pour un Cleon.

Posted

Il est vrai que ça met arrivé de la monter assez haut en régime (dans les 6000) et j'ai jamais senti le rupteur...

Posted

Bon, j'ai contacté M Amian. C'est un monsieur très gentil qui a tout de suite accepté de rechercher dans ses dossiers de la documentation sur le sujet. Il devrait revenir vers moi sous peu avec plus d'informations. Je vous tiens au courant 😉

Posted
il y a 41 minutes, Aganyte a dit :

Bon, j'ai contacté M Amian. C'est un monsieur très gentil qui a tout de suite accepté de rechercher dans ses dossiers de la documentation sur le sujet. Il devrait revenir vers moi sous peu avec plus d'informations. Je vous tiens au courant 😉

bonne nouvelle ! :)

Posted

la sonde lambda peut pas influencer cette histoire de ralenti instable? pas de prise d'air ?

je te laisse la vidéo de mon c3j a 80% ethanol (chaud) si tu veux comparer ton ralenti, je trouvais déjà le mien élever, 1500 tours ça fait haut non?







Posted

Merci pour la vidéo. J'ai fait un test de fuite sur le bloc et je n'ai rien vu. La sonde Lambda est neuve.



Mon moteur descend bien à 850 tr/min quand il est chaud (même en éthanol) . Mon problème, c'est que par moment, il peut partir en oscillation autour du régime de ralenti (parfois, un grand coup d'accélérateur suffit pour revenir à la normal)



Je vous ferai une vidéo, ça sera surement plus parlant.



Sinon, pour info.



Citation
J'ai fait un tour dans mes archives ce matin et ce que je croyais disponible ne l'est plus! En effet suite au déménagement de la région parisienne vers Toulouse en 2001, je pensais avoir un programme monopoint mais il a été détruit et irrécupérable malgré pas mal de tentatives il y a plusieurs années déjà, et je n'ai que des programmes multipoint (ce qui ne serait pas forcément grave si on recherche les adresses des constantes et tables) qui plus est ce sont des Fx1B dont la calibration a été étendue à plus de 512 octets et donc difficile de retrouver qui fait quoi.
Je vais tenter de retrouver un ancien collègue qui peut-être aurait copie du logiciel que je cherche mais je ne garantis rien.....

à suivre.

Posted

Ma Saab qui est un vrai fuelflex se perd aussi parfois avec ces oscillations (elle va entre 500 et 2000tr/minutes 5-6 fois pendant 2 secondes)



Je pense que c’est plus un problème lié au carburant qui brûle moins bien qu’autre chose.

Posted

OK, mais pourquoi j'ai aussi eu le problème avec le plein d'essence ?



Posted
il y a 20 minutes, Aganyte a dit :

OK, mais pourquoi j'ai aussi eu le problème avec le plein d'essence ?



Parce que le calculateur des Super5 est pas du genre réactif... il lui faut plusieurs centaines de kilomètres pour qu’il s’adapte.



Ceci dit, à l’ethanol tu es forcément « hors Plage »

Posted

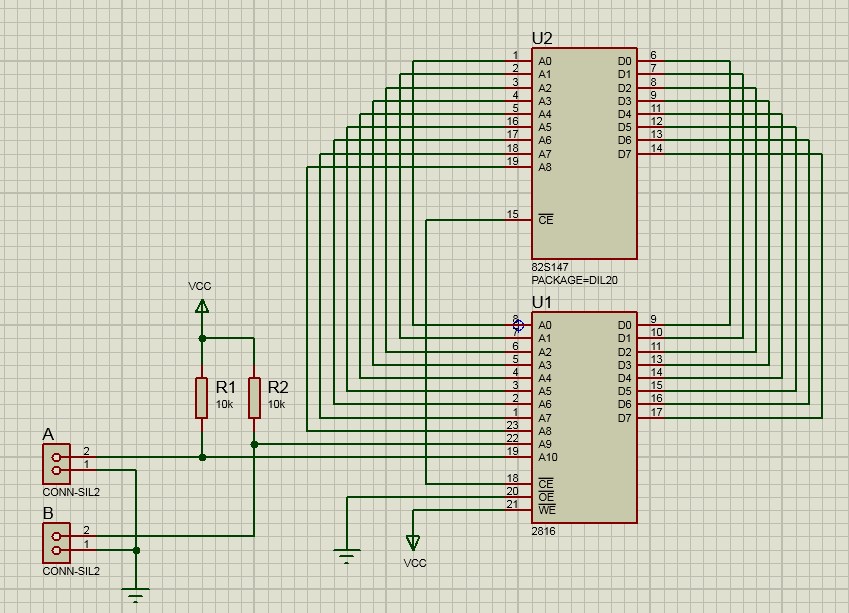

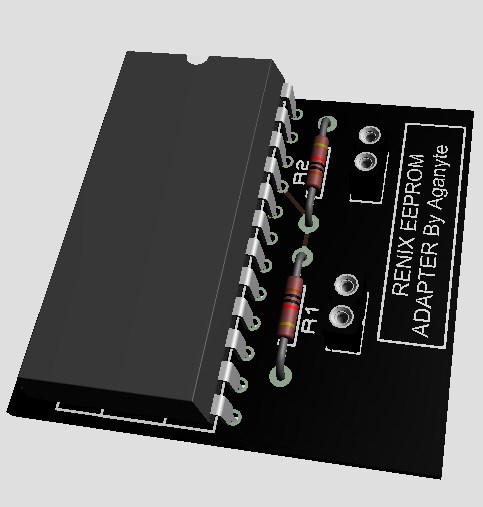

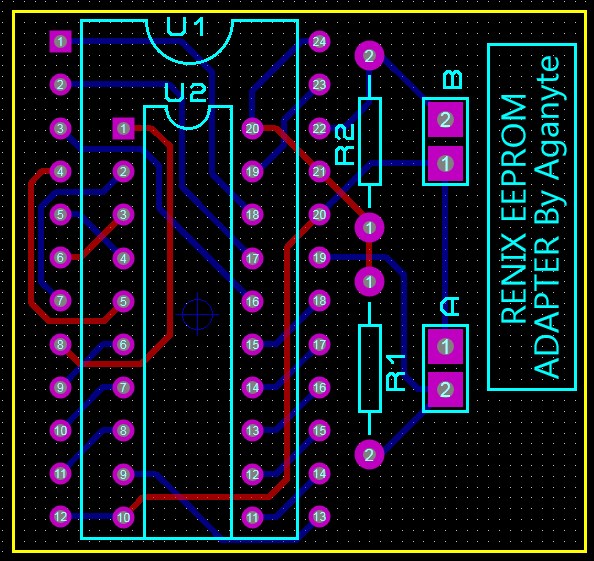

En attendant des nouvelles de M Amian, j'ai réalisé une petite carte d'adaptation pour monter une EEPROM de 2ko dans le calculateur.



D'une part, cela permettra de stocker 4 cartographies (avec sélection à partir de 2 inters sur le tableau de bord).

D'autre part, les EEPROM étant facilement effaçable, cela sera un gain de temps appréciable pour les essais.












Même si cela représente peu d’intérêt, je pense que cette carte pourra également servir à lire une PROM d'origine.

Posted

sympa, t'as fait ton routage et prévisualisation avec quel soft ?

t'as une bonne adresse pour faire graver pour pas cher ?

Posted

J'utilise Proteus pour le développement électronique puis je fais réalisé les cartes par SeeedStudio.

Posted

la vue 3D c'est Proteus ?! ca a bien évolué depuis le temps ! :o

Posted

Voila la dernière réponse de M Amian.



Citation
Dur dur pour tenter de retrouver un embryon de programme du Fx1. Il faut savoir qu'à l'époque les programmes étaient développé sur Vax ou sur Vme10 des machines faites pour être complètement hermétiques au monde extérieur.
J'ai ré-assemblé un programme Fx1B qui était l'évolution du Fx1 avec l'utilisation du µC 68HC11 au lieu du  6801 U4. Donc utilisation de beaucoup plus de mémoire pour la calibration, ce qui ne va pas aider pour retrouver les valeurs du Fx1. Néanmoins je vous joins un listing de l'assemblage d'un programme Fx1 multi point (après le FX1 il n'y a plus eu de mono point) pour tenter de vous aider.
En ce qui concerne votre question sur le régime de coupure, sachez que l'on ne calculait pas en régime mais en période. 6000 tr/mn deviennent donc 5ms soit 4E2 hex avec une résolution de 4µs de timer. Le régime avec des résolutions de 25 tr/mn ou 32 tr/mn est venu bien plus tard....

Et le programma associé.

Thµ      =      ÿ                                                                                                      Page    1


        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm



 1626
 1627                                  TTL    PROGRAMME    CALIBRATION 73.30.91     07/09/89
 1628
 1629
 1630                              *=========================================================================
 1631
 1632                              *         J  7  T     7  3  3        E  U  R         B  V  A    B29
 1633
 1634                              *=========================================================================
 1635
 1636
 1637
 1638                              *==========================   T  A  B  L  E  S   ==============================
 1639
 1640
 1641
 1642          E000                DPROM    EQU    *
 1643   E000   0000                RSV    FDB    $0000
 1644          E002                DCALIB    EQU    *
 1645   E002   2F40                CHKCAL    FDB    $2f40
 1646   E004   73                  VUTIL    FCB    VPGRM1      *(EXIT  " : VUTIL doit etre identiqu "
 1647   E005   30                      FCB    VPGRM2      * ========= a VPGRM1 & VPGRM2)
 1648
 1649   E006   91                  VCALIB    FCB    $91      * VERSION DE LA CALIBRATION
 1650
 1651                              *------------------------------------------------------------------------------
 1652                              *
 1653                              *                N U M E R O    D E   C A L I B R A T I O N
 1654                              *               --------------------------------------------
 1655                              *
 1656                              *       CALIBRATION                                APPLICATION
 1657                              *
 1658                              *         1 0               B V M                  E U R   B   2 9
 1659                              *
 1660                              *         3 0               B V M                  E U R   X   4 8
 1661                              *
 1662                              *         5 0               B V M                  U S     W I N N E B A G O
 1663                              *
 1664                              *         7 0               B V M                  U S     X   4 8
 1665                              *
 1666                              *         9 0               B V A                  E U R   B   2 9
 1667                              *
 1668                              *         B 0               B V A                  E U R   X   4 8
 1669                              *
 1670                              *         D 0               B V A                  U S     W I N N E B A G O
 1671                              *
 1672                              *         F 0               B V A                  U S     X   4 8
 1673                              *
 1674                              *------------------------------------------------------------------------------
 1675                                  PAGE

  Thu Oct 18 2018 15:12                                                                                                  Page   46

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1676
 1677
 1678
 1679
 1680
 1681                              *****************************************************************************
 1682                              *               A V A N C E     C A R T O G R A P H I Q U E
 1683                              *****************************************************************************
 1684                              *         CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D                    !
 1685                              *         - - - - - - - - - - - - - - - - - - - - - - - -                   !
 1686                              *                                                                           !
 1687                              *  pression (mb) = NB hexa x 3,60 + 103   pour un moteur atmospherique      !
 1688                              *                                                                           !
 1689                              *---------------------------------------------------------------------------!
 1690                              *pression en $ :  00    20    40    60    80    A0    C0    E0   100        !
 1691                              *---------------------------------------------------------------------------!
 1692                              *pression(mB)  : 103   218   333   448   563   679   794   909  1024 (atmo.)!
 1693                              *---------------------------------------------------------------------------!
 1694                              *BP PRESSION      1   2   3   4   5   6   7   8   9    *   REGIME   *       !
 1695                              *---------------------------------------------------------------------------!
 1696                              *                                                                           !
 1697   E007   0A 0A 0A 0A 0A      CARTA    FCB    $0A,$0A,$0A,$0A,$0A,$0A,$0A,$0A,$05    *0800 trs/mn *     !
        E00C   0A 0A 0A 05
 1698   E010   0A 0A 11 11 10          FCB    $0A,$0A,$11,$11,$10,$0D,$0C,$08,$05    *0900 trs/mn *     !
        E015   0D 0C 08 05
 1699   E019   0A 0F 20 1E 1C          FCB    $0A,$0F,$20,$1E,$1C,$13,$0E,$08,$05    *1200 trs/mn *     !
        E01E   13 0E 08 05
 1700   E022   0A 0F 24 23 1C          FCB    $0A,$0F,$24,$23,$1C,$14,$12,$0D,$0A    *1500 trs/mn *     !
        E027   14 12 0D 0A
 1701   E02B   0A 0F 28 26 1C          FCB    $0A,$0F,$28,$26,$1C,$18,$16,$11,$10    *1800 trs/mn *     !
        E030   18 16 11 10
 1702   E034   0A 0F 34 28 22          FCB    $0A,$0F,$34,$28,$22,$1C,$1A,$15,$0F    *2300 trs/mn *     !
        E039   1C 1A 15 0F
 1703   E03D   0A 1A 2C 24 24          FCB    $0A,$1A,$2C,$24,$24,$20,$1E,$18,$13    *2800 trs/mn *     !
        E042   20 1E 18 13
 1704   E046   0A 1A 30 28 27          FCB    $0A,$1A,$30,$28,$27,$23,$1F,$1A,$16    *3100 trs/mn *     !
        E04B   23 1F 1A 16
 1705   E04F   0A 1A 2E 24 23          FCB    $0A,$1A,$2E,$24,$23,$1F,$1B,$17,$16    *4300 trs/mn *     !
        E054   1F 1B 17 16
 1706   E058   0A 1A 30 2C 28          FCB    $0A,$1A,$30,$2C,$28,$22,$1E,$1B,$1A    *5000 trs/mn *     !
        E05D   22 1E 1B 1A
 1707   E061   0A 1A 2C 2C 2A          FCB    $0A,$1A,$2C,$2C,$2A,$23,$1F,$1C,$1A    *5500 trs/mn *     !
        E066   23 1F 1C 1A
 1708   E06A   0A 1A 2C 2C 2A          FCB    $0A,$1A,$2C,$2C,$2A,$23,$1F,$1C,$1A    *6000 trs/mn *     !
        E06F   23 1F 1C 1A
 1709   E073   0A 1A 2C 2C 2A          FCB    $0A,$1A,$2C,$2C,$2A,$23,$1F,$1C,$1A    *6500 trs/mn *     !
        E078   23 1F 1C 1A
 1710                              *                                                                           !
 1711                              *                                                                           !
 1712                              *===========================================================================*
 1713                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   47

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1714
 1715
 1716
 1717
 1718
 1719                              *****************************************************************************
 1720                              *            I N J E C T I O N     C A R T O G R A P H I Q U E
 1721                              *****************************************************************************
 1722                              *         CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D                    !
 1723                              *         - - - - - - - - - - - - - - - - - - - - - - - -                   !
 1724                              *                                                                           !
 1725                              *  pression (mb) = NB hexa x 3,60 + 103   pour un moteur atmospherique      !
 1726                              *                                                                           !
 1727                              *---------------------------------------------------------------------------!
 1728                              *pression en $ :  00    20    40    60    80    A0    C0    E0   100        !
 1729                              *---------------------------------------------------------------------------!
 1730                              *pression(mB)  : 103   218   333   448   563   679   794   909  1024        !
 1731                              *---------------------------------------------------------------------------!
 1732                              *BP PRESSION      1   2   3   4   5   6   7   8   9    *   REGIME   *       !
 1733                              *---------------------------------------------------------------------------!
 1734                              *                                                                           !
 1735   E07C   8A 80 66 63 62      CARTI    FCB    $8A,$80,$66,$63,$62,$65,$65,$65,$65    *0800 trs/mn *     !
        E081   65 65 65 65
 1736   E085   A2 A2 80 79 71          FCB    $A2,$A2,$80,$79,$71,$71,$71,$71,$71    *0900 trs/mn *     !
        E08A   71 71 71 71
 1737   E08E   BA BA 94 8C 83          FCB    $BA,$BA,$94,$8C,$83,$80,$7F,$82,$9C    *1200 trs/mn *     !
        E093   80 7F 82 9C
 1738   E097   CC CC A9 8B 90          FCB    $CC,$CC,$A9,$8B,$90,$90,$8B,$8F,$92    *1500 trs/mn *     !
        E09C   90 8B 8F 92
 1739   E0A0   AE AE 8F 80 89          FCB    $AE,$AE,$8F,$80,$89,$87,$83,$86,$9B    *1800 trs/mn *     !
        E0A5   87 83 86 9B
 1740   E0A9   C8 C8 A9 A0 95          FCB    $C8,$C8,$A9,$A0,$95,$90,$98,$9C,$CA    *2300 trs/mn *     !
        E0AE   90 98 9C CA
 1741   E0B2   AA AA 91 92 92          FCB    $AA,$AA,$91,$92,$92,$93,$93,$A0,$C3    *2800 trs/mn *     !
        E0B7   93 93 A0 C3
 1742   E0BB   A5 A5 97 95 90          FCB    $A5,$A5,$97,$95,$90,$91,$90,$96,$BE    *3100 trs/mn *     !
        E0C0   91 90 96 BE
 1743   E0C4   CD CD C0 B8 B3          FCB    $CD,$CD,$C0,$B8,$B3,$B3,$B6,$BB,$C6    *4300 trs/mn *     !
        E0C9   B3 B6 BB C6
 1744   E0CD   C2 C2 B3 A6 A6          FCB    $C2,$C2,$B3,$A6,$A6,$A0,$A2,$A6,$AA    *5000 trs/mn *     !
        E0D2   A0 A2 A6 AA
 1745   E0D6   A0 A0 A0 80 88          FCB    $A0,$A0,$A0,$80,$88,$84,$89,$86,$8A    *5500 trs/mn *     !
        E0DB   84 89 86 8A
 1746   E0DF   A0 A0 A0 80 88          FCB    $A0,$A0,$A0,$80,$88,$84,$89,$86,$8A    *6000 trs/mn *     !
        E0E4   84 89 86 8A
 1747   E0E8   A0 A0 A0 80 88          FCB    $A0,$A0,$A0,$80,$88,$84,$89,$86,$8A    *6500 trs/mn *     !
        E0ED   84 89 86 8A
 1748                              *                                                                           !
 1749                              *                                                                           !
 1750                              *===========================================================================*
 1751                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   48

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1752
 1753
 1754
 1755
 1756
 1757                              *------------------------------------------------------------------------*
 1758                              * rappel : la frequence des etincelles est une fonction lineaire du      !
 1759                              *          regime moteur.                                                !
 1760                              *                                                                        !
 1761                              *                   1    R x Z            R = regime moteur (trs/mn)     !
 1762                              *         f (Hz) = --- = -----      ou :  Z = nombre de cylindres        !
 1763                              *                   T    a                a = nombre de temps moteur     !
 1764                              *                        - x 60           T = periode moteur (s)         !
 1765                              *                        2                                               !
 1766                              *                                                                        !
 1767                              *                                              120                       !
 1768                              *avec   :  a = 4 ; Z = NBCYL  =>    T(s)    = -----                      !
 1769                              *                                             R x Z                      !
 1770                              *                                                                        !
 1771                              *------------------------------------------------------------------------*
 1772                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   49

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1773
 1774                              **************************************************************************
 1775                              *              S E U I L S    D E    P E R I O D E
 1776                              **************************************************************************
 1777                              *                                                                        !
 1778                              *             SEUIL = 120 / NBCYL / ( RPM x 10^-6 )                      !
 1779                              *                                                                        !
 1780                              *                                                                        !
 1781                              *  La determination de N se fait par comparaisons successives entre      !
 1782                              *  PERI02 (res.:2us) et chacun des seuils ci-dessous.                    !
 1783                              *                                                                        !
 1784                              *  Rappel :      BASE = 120 x (10**6) / NBCYL                            !
 1785                              *                                                                        !
 1786          E0F1                TABS    EQU    *      * N * zzzz < RPM =< zzzz trs/mn  !
 1787                              *------------------------------------------------------------------------!
 1788                              *                                        0 * 0000 < RPM =< 0800 trs/mn   !
 1789   E0F1   493E                    FDB    BASE/(0800*2)     * 1 * 0800 < RPM =< 0900 trs/mn  !
 1790   E0F3   411A                    FDB    BASE/(0900*2)     * 2 * 0900 < RPM =< 1200 trs/mn  !
 1791   E0F5   30D4                    FDB    BASE/(1200*2)     * 3 * 1200 < RPM =< 1500 trs/mn  !
 1792   E0F7   2710                    FDB    BASE/(1500*2)     * 4 * 1500 < RPM =< 1800 trs/mn  !
 1793   E0F9   208D                    FDB    BASE/(1800*2)     * 5 * 1800 < RPM =< 2300 trs/mn  !
 1794   E0FB   1979                    FDB    BASE/(2300*2)     * 6 * 2300 < RPM =< 2800 trs/mn  !
 1795   E0FD   14ED                    FDB    BASE/(2800*2)     * 7 * 2800 < RPM =< 3100 trs/mn  !
 1796   E0FF   12E6                    FDB    BASE/(3100*2)     * 8 * 3100 < RPM =< 4300 trs/mn  !
 1797   E101   0DA0                    FDB    BASE/(4300*2)     * 9 * 4300 < RPM =< 5000 trs/mn  !
 1798   E103   0BB8                    FDB    BASE/(5000*2)     * A * 5000 < RPM =< 5500 trs/mn  !
 1799   E105   0AA7                    FDB    BASE/(5500*2)     * B * 5500 < RPM =< 6000 trs/mn  !
 1800   E107   09C4                    FDB    BASE/(6000*2)     * C * 6000 < RPM =< 6500 trs/mn  !
 1801   E109   0903                TPTBS    FDB    BASE/(6500*2)     * D * 6500 < RPM   !
 1802                              *========================================================================*
 1803
 1804
 1805
 1806          000D                NMAX    EQU    (TPTBS-TABS)/2+1    *
 1807          001C                DNMAX    EQU    2*(NMAX+1)     *
 1808                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   50

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1809
 1810                              *====================  A C Q U I S I T I O N S  ==========================
 1811
 1812
 1813          0055                VMINR    EQU    85      *CAPTEUR TEMPERATURE D'AIR
 1814          00FA                VMAXR    EQU    250
 1815          005E                VOFFR    EQU    94
 1816          00D9                VGNR    EQU    217
 1817
 1818
 1819          0055                VMINO    EQU    85      *CAPTEUR TEMPERATURE D'EAU
 1820          00FA                VMAXO    EQU    250
 1821          005E                VOFFO    EQU    94
 1822          00D9                VGNO    EQU    217
 1823
 1824
 1825
 1826                              **************************************************************************
 1827                              *               TABLE ACQUISITION TEMPERATURE D'AIR                      *
 1828                              **************************************************************************
 1829
 1830   E10B   55                  TAIR    FCB    VMINR      *valeur mini
 1831   E10C   FA                      FCB    VMAXR      *valeur maxi
 1832   E10D   D9                      FCB    VGNR      *gain = ACQGN/128
 1833   E10E   09                      FCB    VOFFR-VMINR     *ACQOF = offset total - valeur mini
 1834                              *=========================================================================
 1835
 1836
 1837
 1838
 1839                              **************************************************************************
 1840                              *               TABLE ACQUISITION TEMPERATURE D'EAU                      *
 1841                              **************************************************************************
 1842
 1843   E10F   55                  TEAU    FCB    VMINO      *valeur mini
 1844   E110   FA                      FCB    VMAXO      *valeur maxi
 1845   E111   D9                      FCB    VGNO      *gain = ACQGN/128
 1846   E112   09                      FCB    VOFFO-VMINO     *ACQOF = offset total - valeur mini
 1847                              *========================================================================
 1848                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   51

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1849
 1850
 1851                              **************************************************************************
 1852                              *               TABLE ACQUISITION BATTERIE                               *
 1853                              **************************************************************************
 1854
 1855   E113   00                  TBAT    FCB    $00      *valeur mini
 1856   E114   FF                      FCB    $FF      *valeur maxi
 1857   E115   80                      FCB    $80      *gain = valeur/64
 1858   E116   80                      FCB    $80      *offset
 1859
 1860                              **************************************************************************
 1861                              *               TABLE ACQUISITION PRESSION                               *
 1862                              **************************************************************************
 1863
 1864   E117   00                  TPRS    FCB    $00      *valeur mini
 1865   E118   FF                      FCB    $FF      *valeur maxi
 1866   E119   80                      FCB    $80      *gain = valeur/128
 1867   E11A   00                      FCB    $00      *offset = offset total-vminprs
 1868
 1869
 1870                              *************************************************************************
 1871                              *               TABLE ACQUISITION  SONDE O2                             *
 1872                              *************************************************************************
 1873
 1874   E11B   00                  TSO2    FCB    $00      * valeur mini
 1875   E11C   FF                      FCB    $FF      * valeur maxi
 1876   E11D   80                      FCB    $80      *gain = valeur/32
 1877   E11E   00                      FCB    $00      *offset = offset total-vminso2
 1878                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   52

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1879
 1880                              *============================================================================
 1881                              *     BASE DE CALIBRATION             (TABLES APPELEES PAR INTERP)
 1882                              *============================================================================
 1883
 1884          E11F                DTABLE    EQU    *
 1885
 1886
 1887                              *=======================   A V A N C E   ===================================
 1888
 1889
 1890                              **********************************************************************
 1891                              * AVANCE SOUS REGULATION DE RALENTI EN FCT DE TMPEAU   res.: 1 degre *
 1892                              **********************************************************************
 1893                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 1894                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 1895                              *  Lorsque l'on est en regulation de ralenti, l'avance prend une     !
 1896                              *  valeur independante de la cartographie. Elle est obtenue par la   !
 1897                              *  relation:                                                         !
 1898                              *  AVANCE = INTERP ( TBAVR , TMPEAU ).                               !
 1899                              *                                                                    !
 1900                              *  La resolution est celle de l'avance, soit un degre.               !
 1901                              *                                                                    !
 1902          E11F                TBAVR    EQU    *      * TEMPERATURE * TMPEAU   !
 1903                              *--------------------------------------------------------------------!
 1904   E11F   19                      FCB    $19      * - 40 degres * 00H    !
 1905   E120   14                      FCB    $14      * - 20 degres * 20H    !
 1906   E121   0F                      FCB    $0F      * 0 degres * 40H    !
 1907   E122   0F                      FCB    $0F      * + 20 degres * 60H    !
 1908   E123   0D                      FCB    $0D      * + 40 degres * 80H    !
 1909   E124   0B                      FCB    $0B      * + 60 degres * A0H    !
 1910   E125   0A                      FCB    $0A      * + 80 degres * C0H    !
 1911   E126   0A                      FCB    $0A      * + 100 degres * E0H    !
 1912   E127   0A                      FCB    $0A      * + 120 degres * 100H    !
 1913                              *====================================================================*
 1914                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   53

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1915
 1916
 1917
 1918
 1919
 1920
 1921
 1922
 1923
 1924
 1925                              **********************************************************************
 1926                              *       CORRECTION D'AVANCE A FROID  res.: 1 degre                   *
 1927                              **********************************************************************
 1928                              *                                                                    !
 1929                              *                 AVF=INTERP(PRS8,TBAVF)                             !
 1930                              *                                                                    !
 1931          E128                TBAVF    EQU    *      *  PRS8 * !
 1932                              *====================================================================!
 1933   E128   0F                      FCB    $0F      * 00H * !
 1934   E129   0F                      FCB    $0F      * 20H * !
 1935   E12A   11                      FCB    $11      * 40H * !
 1936   E12B   0E                      FCB    $0E      * 60H * !
 1937   E12C   09                      FCB    $09      * 80H * !
 1938   E12D   04                      FCB    $04      * A0H * !
 1939   E12E   00                      FCB    $00      * C0H * !
 1940   E12F   00                      FCB    $00      * E0H * !
 1941   E130   00                      FCB    $00      * 100H * !
 1942                              *====================================================================*
 1943                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   54

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1944
 1945                              *=========================   I N J E C T I O N   ======================
 1946
 1947
 1948
 1949
 1950                              **********************************************************************
 1951                              *     TABLE DES DUREES D'INJECTION SUR DEMARREUR   res. 512 us       *
 1952                              **********************************************************************
 1953                              *         CETTE TABLE N'EST PAS IDDENTIQUE AU SOFT 700D              !
 1954                              *         - - - - - - - - - - - - - - - - - - - - - - -              !
 1955                              *  ====> Au demarrage DEMCOR est obtenue par la relation :           !
 1956                              *                                                                    !
 1957                              *  DEMCOR = INTERP(TBDEM1,R)/256 * INTERP(TBDEM,TMPEAU)/256 * K      !
 1958                              *                                                                    !
 1959                              *           avec K = ( 1- (KALT/256)*((255-PRSALT)/128))             !
 1960                              *                                                                    !
 1961                              *  Pour retrouver la resolution de 1 microseconde, on divise         !
 1962                              *   la table TBDEM1 par 2 (TBDEM reste idem soft 700D).              !
 1963                              *                                                                    !
 1964          E131                TBDEM    EQU    *      * TEMPERATURE * TMPEAU     !
 1965                              *--------------------------------------------------------------------!
 1966   E131   F2                      FCB    $F2      * -40  degres$ * 00H    !
 1967   E132   A8                      FCB    $A8      * -20  degres$ * 20H    !
 1968   E133   56                      FCB    $56      * 0  degres$ * 40H    !
 1969   E134   46                      FCB    $46      * 20  degres$ * 60H    !
 1970   E135   37                      FCB    $37      * 40  degres$ * 80H    !
 1971   E136   2B                      FCB    $2B      * 60  degres$ * A0H    !
 1972   E137   23                      FCB    $23      * 80  degres$ * C0H    !
 1973   E138   20                      FCB    $20      * 100  degres$ * E0H    !
 1974   E139   20                      FCB    $20      * 120  degres$ * 100H    !
 1975                              *====================================================================*
 1976                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   55

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 1977
 1978
 1979
 1980
 1981
 1982                              *********************************************************************
 1983                              *        TBDEM1        z COEFF DE CORRECTION DE DEMCOR              *
 1984                              *********************************************************************
 1985                              *   attention  les valeurs mises dans tbdem1 sont des coefficients  *
 1986                              *   multiplicatifs de interp (tbdem,tmpeau) ;c'est donc la valeur   *
 1987                              *   interpolee dans tbdem qui donne la resolution de 512 us a demcor*
 1988                              *   actuellement etant donnees les valeurs calibrees dans tbdem ,on *
 1989                              *   ne peut donner a la table tbdem1 que des valeurs comprises entre*
 1990                              *   $18 et $ff,sinon demcor sera nul ;veillez egalement a ce que    *
 1991                              *   demcor*512 > ztmin  !!!                                         *
 1992                              *                                                                   *
 1993          E13A                TBDEM1    EQU    *      * R * REGIME * PERI64 us !
 1994                              *-------------------------------------------------------------------!
 1995   E13A   A8                      FCB    $A8      * 00 * 80 t/mn * 5860   !
 1996   E13B   85                      FCB    $85      * 20 * 208 t/mn * 2253    !
 1997   E13C   70                      FCB    $70      * 40 * 330 t/mn * 1400    !
 1998   E13D   60                      FCB    $60      * 60 * 450 t/mn * 1041    !
 1999   E13E   52                      FCB    $52      * 80 * 580 t/mn * 808    !
 2000   E13F   45                      FCB    $45      * A0 * 700 t/mn * 669    !
 2001   E140   3A                      FCB    $3A      * C0 * 830 t/mn * 564    !
 2002   E141   32                      FCB    $32      * E0 * 950 t/mn * 493    !
 2003   E142   30                      FCB    $30      * FF * 1080t/mn * 434    !
 2004                              *===================================================================*
 2005
 2006
 2007
 2008                              *           regime  - 80 (d)
 2009                              *  ou   R = ---------------
 2010                              *                  4
 2011
 2012                              * si regime < 450 t/mn   alors : regime = 30 exp6 / 64 * ( peri64 )
 2013                              *                        sinon : regime = 30 exp6 / peri02  = reg1
 2014                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   56

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2015
 2016
 2017
 2018
 2019                              **********************************************************************
 2020                              *         CORRECTION DE RICHESSE EN FONCTION DE LA BATTERIE          *
 2021                              **********************************************************************
 2022                              *                                                                    !
 2023                              *  Le terme additif a la duree d'injection,BATCOR,est obtenu par la  !
 2024                              *     relation suivante:                                             !
 2025                              *                                                                    !
 2026                              *         BATCOR = INTERP ( VBAT , TBBAT ) ,                         !
 2027                              *     et                                                             !
 2028                              *         VBAT = 255 * ( Valim./8 - 1 )                              !
 2029                              *                                                                    !
 2030                              *  Il intervient dans le calcul de Ti en  2 * BATCOR :               !
 2031                              *                                                                    !
 2032                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 2033                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 2034                              *                                                                    !
 2035          E143                TBBAT    EQU    *      *  TENSION *  !
 2036                              *--------------------------------------------------------------------!
 2037   E143   FF                      FCB    $FF      * 8,0 VOLTS *  !
 2038   E144   D2                      FCB    $D2      * 9,0 VOLTS *  !
 2039   E145   8E                      FCB    $8E      * 10,0 VOLTS *  !
 2040   E146   5D                      FCB    $5D      * 11,0 VOLTS *  !
 2041   E147   42                      FCB    $42      * 12,0 VOLTS *  !
 2042   E148   2B                      FCB    $2B      * 13,0 VOLTS *  !
 2043   E149   19                      FCB    $19      * 14,0 VOLTS *  !
 2044   E14A   0C                      FCB    $0C      * 15,0 VOLTS *  !
 2045   E14B   00                      FCB    $00      * 16,0 VOLTS *  !
 2046                              *====================================================================*
 2047                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   57

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2048
 2049
 2050
 2051
 2052
 2053                              **********************************************************************
 2054                              *         CORRECTION DE RICHESSE APRES DEMARRAGE    ( COEFA )        *
 2055                              **********************************************************************
 2056                              *         CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D             !
 2057                              *         - - - - - - - - - - - - - - - - - - - - - - - -            !
 2058                              *                                                                    !
 2059                              *  Le facteur correctif ALFEAU est obtenu par la relation suivante : !
 2060                              *                                                                    !
 2061                              *           1                             COEF.C                     !
 2062                              *  ALFEAU = - x [ COEF.A + COEF.B x ( 1 + ------ ) ]                 !
 2063                              *           2                              128                       !
 2064                              *                                                           ALFEAU   !
 2065                              *Il intervient dans le calcul de duree d'injection en ( 1 + ------ ) !
 2066                              *                                                            128     !
 2067                              *Le terme COEF.A est calcule lors d'un demarrage pour decroitre      !
 2068                              *  ensuite jusqu'a zero.                                             !
 2069                              *                                                                    !
 2070                              *         COEF.A = INTERP ( TABA , TMPEAU )                          !
 2071                              *                                                                    !
 2072          E14C                TABA    EQU    *      * TEMPERATURE * TMPEAU *     !
 2073                              *--------------------------------------------------------------------!
 2074   E14C   7F                      FCB    $7F      * -40 degres * $00 *     !
 2075   E14D   67                      FCB    $67      * -20 degres * $20 *     !
 2076   E14E   60                      FCB    $60      * 0 degres * $40 *     !
 2077   E14F   2F                      FCB    $2F      * 20 degres * $60 *     !
 2078   E150   0C                      FCB    $0C      * 40 degres * $80 *     !
 2079   E151   08                      FCB    $08      * 60 degres * $A0 *     !
 2080   E152   04                      FCB    $04      * 80 degres * $C0 *     !
 2081   E153   0F                      FCB    $0F      * 100 degres * $E0 *     !
 2082   E154   26                      FCB    $26      * 120 degres * $100 *     !
 2083                              *--------------------------------------------------------------------!
 2084                              *                                                                    !
 2085                              *            si FDEM = 1                                             !
 2086                              * COEF.A  <----------------->                                        !
 2087                              *                            \                                       !
 2088                              *                             \               1                      !
 2089                              *                              \ pente = - -------- (-1 bit tous les !
 2090                              *                               \           zNDECA    NDECA PMH)     !
 2091                              *                                \                                   !
 2092                              *         ------------------------\--------> N PMH                   !
 2093                              *                                                                    !
 2094                              *====================================================================*
 2095                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   58

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2096
 2097
 2098
 2099
 2100
 2101                              **********************************************************************
 2102                              *              CORRECTION DE RICHESSE          (COEFB)               *
 2103                              **********************************************************************
 2104                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 2105                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 2106                              *                                                                    !
 2107                              *  Le terme COEF.B est calcule a chaque PMH, apres acquisition de la !
 2108                              *   temperature d'eau par la relation :                              !
 2109                              *                                                                    !
 2110                              *          COEF.B = INTERP ( TABB , TMPEAU )                         !
 2111                              *                                                                    !
 2112                              *  REMARQUE :                                                        !
 2113                              *  si le capteur d'eau est declare en panne, pendant la phase de     !
 2114                              *  demarrage COEF.B sera determine par la relation suivante :        !
 2115                              *                                                                    !
 2116                              *              COEF.B = INTERP ( TABB , TMPAIR ),                    !
 2117                              *                                                                    !
 2118                              *  puis en dehors de cette phase, il sera considerer egal a BOHS.    !
 2119                              *                                                                    !
 2120          E155                TABB    EQU    *      * TEMPERATURE * TMPEAU *     !
 2121                              *--------------------------------------------------------------------!
 2122   E155   48                      FCB    $48      * -40 degres * $00 *     !
 2123   E156   30                      FCB    $30      * -20 degres * $20 *     !
 2124   E157   20                      FCB    $20      * 0 degres * $40 *     !
 2125   E158   11                      FCB    $11      * 20 degres * $60 *     !
 2126   E159   0B                      FCB    $0B      * 40 degres * $80 *     !
 2127   E15A   05                      FCB    $05      * 60 degres * $A0 *     !
 2128   E15B   00                      FCB    $00      * 80 degres * $C0 *     !
 2129   E15C   00                      FCB    $00      * 100 degres * $E0 *     !
 2130   E15D   00                      FCB    $00      * 120 degres * $100 *     !
 2131                              *====================================================================*
 2132                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   59

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2133
 2134
 2135
 2136
 2137
 2138                              **********************************************************************
 2139                              *      VALEURS DE CORRECTION DE RICHESSE FCT DE PRES8  (COEFC)       *
 2140                              **********************************************************************
 2141                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 2142                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 2143                              *                                                                    !
 2144                              *ATTENTION :les commentaires suivants sont relatifs a un moteur atmo.!
 2145                              *                                                                    !
 2146                              *Le terme COEF.C depend, lui, de la pression collecteur corrigee par !
 2147                              * la pression atmospherique suivant la relation :                    !
 2148                              *                                                                    !
 2149                              *   COEF.C = INTERP [ ( PRSALT - PRS8 ) , TABC ]                     !
 2150                              *                        (8 b)   (8 b)                               !
 2151                              *                                                                    !
 2152                              *NOTA :la courbe "C" est inhibee lorsque le contact "CTS" est active.!
 2153                              *                                                                    !
 2154          E15E                TABC    EQU    *      * PRSALT - PRS8 * depression !
 2155                              *--------------------------------------------------------------------!
 2156   E15E   E0                      FCB    $E0      * $00 * 000 mBars !
 2157   E15F   E0                      FCB    $E0      * $20 * 115 mBars !
 2158   E160   C0                      FCB    $C0      * $40 * 230 mBars !
 2159   E161   A0                      FCB    $A0      * $60 * 345 mBars !
 2160   E162   80                      FCB    $80      * $80 * 460 mBars !
 2161   E163   00                      FCB    $00      * $A0 * 575 mBars !
 2162   E164   00                      FCB    $00      * $C0 * 790 mBars !
 2163   E165   00                      FCB    $00      * $E0 * 805 mBars !
 2164   E166   00                      FCB    $00      *  $100 * 920 mBars !
 2165                              *====================================================================*
 2166                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   60

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2167
 2168
 2169                              **********************************************************************
 2170                              *      CORRECTION DE RICHESSE EN FCT DE LA TEMPERATURE D'AIR         *
 2171                              **********************************************************************
 2172                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 2173                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 2174                              *  Le coefficient multiplicatif ALFAIR est calcule a chaque PMH,     !
 2175                              *  apres acquisition de la temperature d'air,de la facon suivante:   !
 2176                              *                                                                    !
 2177                              *  ALFAIR = INTERP ( TAIR1 , TMPAIR ) si pied non leve               !
 2178                              *                                                                    !
 2179                              *  ALFAIR = INTERP ( TAIR2 , TMPAIR ) si pied leve                   !
 2180                              *                                                         ALFAIR     !
 2181                              *  ALFAIR obtenu intervient dans le calcul de Ti en ( 1 + ------ )   !
 2182                              *                                                           256      !
 2183                              *                                                                    !
 2184          E167                TAIR1    EQU    *      * TEMP. * TMPAIR *    !
 2185                              *--------------------------------------------------------------------!
 2186   E167   BC                      FCB    $BC      * -40  d * $00 * !
 2187   E168   6E                      FCB    $6E      * -20  d * $20 * !
 2188   E169   49                      FCB    $49      * 0  d * $40 * !
 2189   E16A   30                      FCB    $30      * 20  d * $60 * !
 2190   E16B   26                      FCB    $26      * 40  d * $80 * !
 2191   E16C   1D                      FCB    $1D      * 60  d * $A0 * !
 2192   E16D   14                      FCB    $14      * 80  d * $C0 * !
 2193   E16E   0A                      FCB    $0A      * 100  d * $E0 * !
 2194   E16F   30                      FCB    $30      * 120  d * $100 * !
 2195                              *====================================================================*
 2196
 2197          E170                TAIR2    EQU    *      * TEMP. * TMPAIR *    !
 2198                              *--------------------------------------------------------------------!
 2199   E170   BC                      FCB    $BC      * -40  d * $00 * !
 2200   E171   6E                      FCB    $6E      * -20  d * $20 * !
 2201   E172   45                      FCB    $45      * 0  d * $40 * !
 2202   E173   25                      FCB    $25      * 20  d * $60 * !
 2203   E174   23                      FCB    $23      * 40  d * $80 * !
 2204   E175   1D                      FCB    $1D      * 60  d * $A0 * !
 2205   E176   14                      FCB    $14      * 80  d * $C0 * !
 2206   E177   0A                      FCB    $0A      * 100  d * $E0 * !
 2207   E178   30                      FCB    $30      * 120  d * $100 * !
 2208                              *====================================================================*
 2209                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   61

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2210
 2211                              **********************************************************************
 2212                              *      CORRECTION DE RICHESSE EN ACCELERATION  (PRS8-PRSMOY)         *
 2213                              **********************************************************************
 2214                              *   CETTE TABLE DOIT ETRE DIVISEE PAR DEUX PAR RAPPORT AU SOFT 700D  !
 2215                              *   - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -  !
 2216                              *                                                                    !
 2217                              *   ACCCOR = [ PRS8 - MSB(PRSMOY) ] * INTERP ( TBACC1 , TMPEAU )     !
 2218                              *   (16 b)     (8 b)   ( 8 bits)           ( 8 bits )                !
 2219                              *                                                                    !
 2220                              *   La resolution du ACCCOR ainsi obtenu est de 2 us.                !
 2221                              *                                                                    !
 2222          E179                TBACC1    EQU    *      *  temperature * TMPEAU     !
 2223                              *--------------------------------------------------------------------!
 2224   E179   7F                      FCB    $7F      * -40  degres * $00  !
 2225   E17A   70                      FCB    $70      * -20  degres * $20  !
 2226   E17B   58                      FCB    $58      * 0  degres * $40  !
 2227   E17C   40                      FCB    $40      * 20  degres * $60  !
 2228   E17D   28                      FCB    $28      * 40  degres * $80  !
 2229   E17E   18                      FCB    $18      * 60  degres * $A0  !
 2230   E17F   18                      FCB    $18      * 80  degres * $C0  !
 2231   E180   18                      FCB    $18      * 100  degres * $E0  !
 2232   E181   18                      FCB    $18      * 120  degres * $100  !
 2233                              *====================================================================*
 2234
 2235
 2236
 2237                              **********************************************************************
 2238                              *      CORRECTION DE RICHESSE EN DECELERATION  (PRS8-PRSMOY)         *
 2239                              **********************************************************************
 2240                              * CETTE TABLE DOIT ETRE DIVISEE PAR DEUX PAR RAPPORT AU SOFT 700D    !
 2241                              * - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -    !
 2242                              *   ACCCOR = [ MSB(PRSMOY) - PRS8 ] * INTERP ( TBACC2 , TMPEAU )     !
 2243                              *   (16 b)     ( 8 bits )    (8 b)         ( 8 bits )                !
 2244                              *                                                                    !
 2245                              *   La resolution du ACCCOR ainsi obtenu est de 2 us.                !
 2246                              *                                                                    !
 2247                              *   Remarque : en decceleration, si PERI02 est superieure a NULAC    !
 2248                              *                                              => ACCCOR = 0         !
 2249                              *                                                                    !
 2250          E182                TBACC2    EQU    *      *  temperature * TMPEAU     !
 2251                              *--------------------------------------------------------------------!
 2252   E182   7F                      FCB    $7F      * -40  degres * $00  !
 2253   E183   70                      FCB    $70      * -20  degres * $20  !
 2254   E184   58                      FCB    $58      * 0  degres * $40  !
 2255   E185   40                      FCB    $40      * 20  degres * $60  !
 2256   E186   28                      FCB    $28      * 40  degres * $80  !
 2257   E187   18                      FCB    $18      * 60  degres * $A0  !
 2258   E188   18                      FCB    $18      * 80  degres * $C0  !
 2259   E189   18                      FCB    $18      * 100  degres * $E0  !
 2260   E18A   18                      FCB    $18      * 120  degres * $100  !
 2261                              *====================================================================*
 2262                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   62

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2263
 2264
 2265
 2266
 2267                              **********************************************************************
 2268                              *          FACTEUR DE CALCUL DE LA PRESSION FILTREE                  *
 2269                              **********************************************************************
 2270                              *         CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D             !
 2271                              *        - - - - - - - - - - - - - - - - - - - - - - - - -           !
 2272                              *                                                                    !
 2273                              *                                           INTERP (TMPEAU , TAUPRS) !
 2274                              * PRSMOY= PRSMOY + [ PRS8 - MSB(PRSMOY) ] * ------------------------ !
 2275                              *  (16 b)   (16 b)     (8 b)   ( 8 bits )                256         !
 2276                              *                                                                    !
 2277                              *                                                                    !
 2278          E18B                TAUPRS    EQU    *      * TEMPERATURE * TMPEAU    !
 2279                              *--------------------------------------------------------------------!
 2280   E18B   10                      FCB    $10      * -40  degres * $00   !
 2281   E18C   10                      FCB    $10      * -20  degres * $20   !
 2282   E18D   18                      FCB    $18      * 0  degres * $40   !
 2283   E18E   1A                      FCB    $1A      * 20  degres * $60   !
 2284   E18F   20                      FCB    $20      * 40  degres * $80   !
 2285   E190   20                      FCB    $20      * 60  degres * $A0   !
 2286   E191   20                      FCB    $20      * 80  degres * $C0   !
 2287   E192   20                      FCB    $20      * 100  degres * $E0   !
 2288   E193   20                      FCB    $20      * 120  degres * $100   !
 2289                              *====================================================================*
 2290                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   63

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2291
 2292                              **********************************************************************
 2293                              *      CORRECTION DE RICHESSE AU REATTELAGE SUR SWITCH  res. 512 us  *
 2294                              **********************************************************************
 2295                              * CETTE TABLE DOIT ETRE DIVISEE PAR DEUX PAR RAPPORT AU SOFT 700D    !
 2296                              * - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -    !
 2297                              *                                                                    !
 2298                              *   Dans le cas d'un reattelage sur switch, le TI est augmente       !
 2299                              *   au moyen du coefficient REATP obtenu par la relation suivante :  !
 2300                              *                                                                    !
 2301                              *   REATP = 256 * INTERP ( TBREAP , PSPER )                          !
 2302                              *   (16 b)          ( 8 bits )                                       !
 2303                              *                                                                    !
 2304                              *   REATP decroit ensuite jusqu'a zero par pas de deuxz              !
 2305                              *                                                                    !
 2306                              *   La resolution de la table est donc de 512 us.                    !
 2307                              *                                                                    !
 2308                              *       La pseudo periode est determinee selon la loi suivante :     !
 2309                              *                                                                    !
 2310                              *       PSPER = NBCYL * [ 2*MSB(PERI02) - ($78/NBCYL) ]              !
 2311                              *                                                                    !
 2312                              *       soit PSPER = 4 * [2*MSB(PERI02) - $1E ] si 4 cylindres       !
 2313                              *                                                                    !
 2314                              *                                                                    !
 2315                              *  pseudo-periode                                                    !
 2316                              *                                                                    !
 2317                              *    ^                                                               !
 2318                              * 100|_______                                                        !
 2319                              *    |      z\_                                                      !
 2320                              * zzz//............z//.........z//.............z                     !
 2321                              *    |      z             \_                                         !
 2322                              * 60 |      z               \_                                       !
 2323                              *    |      z                 \_                                     !
 2324                              * 40 |      z                   \_                                   !
 2325                              *    |      z                     \_                                 !
 2326                              * 20 |      z                       \_                               !
 2327                              *    |                                \_                             !
 2328                              * 00 |______|___________________________|_______________ regime      !
 2329                              *          1250 trs/mn                3906 trs/mn                    !
 2330                              *                                                                    !
 2331          E194                TBREAP    EQU    *      * pseudo * regime   *PERI02!
 2332                              *--------------------------------------------------------------------!
 2333   E194   03                      FCB    $03      * $00 * 3906 trs/mn * $0F !
 2334   E195   03                      FCB    $03      * $20 * 3084 trs/mn * $13 !
 2335   E196   03                      FCB    $03      * $40 * 2547 trs/mn * $17 !
 2336   E197   03                      FCB    $03      * $60 * 2170 trs/mn * $1B !
 2337   E198   05                      FCB    $05      * $80 * 1890 trs/mn * $1F !
 2338   E199   05                      FCB    $05      * $A0 * 1674 trs/mn * $21 !
 2339   E19A   05                      FCB    $05      * $C0 * 1502 trs/mn * $27 !
 2340   E19B   05                      FCB    $05      * $E0 * 1363 trs/mn * $2B !
 2341   E19C   05                      FCB    $05      * $100 * 1250 trs/mn * $2F !
 2342                              *====================================================================*
 2343                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   64

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2344
 2345
 2346                              *================  R E G U L A T I O N   D E   R A L E N T I  ==========
 2347
 2348
 2349
 2350
 2351
 2352
 2353                              **********************************************************************
 2354                              *      PERIODE DE REGULATION DE RALENTI EN FONCTION DE TMPEAU
 2355                              **********************************************************************
 2356                              *  CETTE TABLE DOIT ETRE DIVISEE PAR DEUX PAR RAPPORT AU SOFT 700D   !
 2357                              *  - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -   !
 2358                              *                                                                    !
 2359                              *  ISEAU = INTERP ( TMPEAU , TBISO ) ,                               !
 2360                              *  ISNOM = INF ( ISEAU , ISAC[1-3] ) ou ISNOM = ISEAU  selon le cas. !
 2361                              *                                                                    !
 2362                              *  ISNOM est compare avec  PERI02 soit une resolution de 512 us.     !
 2363                              *                                                                    !
 2364                              *    Le regime nominal se deduit de la relation :                    !
 2365                              *                                                                    !
 2366                              *  Rnom = 30 * 10^6 /(512*ISNOM) si 4 cylindres.                     !
 2367                              *                                                                    !
 2368                              *                                                                    !
 2369          E19D                TBISO    EQU    *      *TEMPER. *TMPEAU * REGIME  !
 2370                              *--------------------------------------------------------------------!
 2371   E19D   2D                      FCB    $2D      *-40 degr * $00 *1302 t/mn !
 2372   E19E   2D                      FCB    $2D      *-20 degr * $20 *1208 t/mn !
 2373   E19F   35                      FCB    $35      * 00 degr * $40 *1056 t/mn !
 2374   E1A0   3A                      FCB    $3A      * 20 degr * $60 *1002 t/mn !
 2375   E1A1   3A                      FCB    $3A      * 40 degr * $80 *1002 t/mn !
 2376   E1A2   41                      FCB    $41      * 60 degr * $A0 * 901 t/mn !
 2377   E1A3   49                      FCB    $49      * 80 degr * $C0 * 803 t/mn !
 2378   E1A4   49                      FCB    $49      *100 degr * $E0 * 803 t/mn !
 2379   E1A5   49                      FCB    $49      *120 degr * $100 * 803 t/mn !
 2380                              *====================================================================*
 2381                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   65

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2382
 2383                              **********************************************************************
 2384                              * OUVERTURE MINIMALE DE LA VANNE DE REGULATION DU RALENTI  res. 32 us*
 2385                              **********************************************************************
 2386                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 2387                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 2388                              *                                                                    !
 2389                              *  RRMIN = 16 * INTERP ( TMPEAU , RCMIN ) : resolution  32 us.       !
 2390                              *                                                                    !
 2391                              *                                                                    !
 2392                              *         ATTENTION : max RRMIN + 512 x DRC < 10 000 us              !
 2393                              *                           (en us)                                  !
 2394                              *                                                                    !
 2395          E1A6                RCMIN    EQU    *      * TMPEAU * RRMIN  !
 2396                              *--------------------------------------------------------------------!
 2397   E1A6   A5                      FCB    $A5      * $00 * 4,16 ms !
 2398   E1A7   8F                      FCB    $8F      * $20 * 3,68 ms !
 2399   E1A8   7F                      FCB    $7F      * $40 * 3,33 ms !
 2400   E1A9   75                      FCB    $75      * $60 * 3,20 ms !
 2401   E1AA   70                      FCB    $70      * $80 * 3,07 ms !
 2402   E1AB   66                      FCB    $66      * $A0 * 2,95 ms !
 2403   E1AC   5D                      FCB    $5D      * $C0 * 2,82 ms !
 2404   E1AD   5D                      FCB    $5D      * $E0 * 2,82 ms !
 2405   E1AE   5D                      FCB    $5D      * $100 * 2,82 ms !
 2406                              *====================================================================*
 2407
 2408                              **********************************************************************
 2409                              *           SEUILS D'ENTREE EN REGULATION RALENTI    res.: 3,6 mbar  *
 2410                              **********************************************************************
 2411                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 2412                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 2413                              *                                                                    !
 2414                              *                               PERI02                               !
 2415                              *  PRSHI = INTERP ( PRSHI,  3 * ------ )  si 4 cylindres.            !
 2416                              *                                256                                 !
 2417                              *                                                                    !
 2418                              *  PRSHI est compare a PRS8 dont la resolution est de 3,6 mbar/bit z !
 2419                              *                                                                    !
 2420                              * ATTENTION : le zero du capteur de pression est a 103 mb            !
 2421                              *                                                                    !
 2422          E1AF                PRSHI    EQU    *      *  PRESSION * REGIME      !
 2423                              *--------------------------------------------------------------------!
 2424   E1AF   20                      FCB    $20      * 218 mbars * zzzzzzz     !
 2425   E1B0   20                      FCB    $20      * 218 mbars * 5550 t/mn    !
 2426   E1B1   20                      FCB    $20      * 218 mbars * 2750 t/mn    !
 2427   E1B2   20                      FCB    $20      * 218 mbars * 1830 t/mn    !
 2428   E1B3   20                      FCB    $20      * 218 mbars * 1370 t/mn    !
 2429   E1B4   28                      FCB    $28      * 247 mbars * 1100 t/mn    !
 2430   E1B5   30                      FCB    $30      * 276 mbars * 915 t/mn    !
 2431   E1B6   37                      FCB    $37      * 301 mbars * 785 t/mn    !
 2432   E1B7   3C                      FCB    $3C      * 319 mbars * 690 t/mn    !
 2433                              *====================================================================*
 2434                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   66

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2435
 2436
 2437                              *===============   T E M P O R I S A T I O N     P O M P E  ================
 2438
 2439
 2440
 2441
 2442
 2443
 2444
 2445
 2446                              **********************************************************************
 2447                              *    CALCUL DE LA TEMPORISATION D'ANTI-NOYAGE       res.: 130 ms     *
 2448                              **********************************************************************
 2449                              * CETTE TABLE DOIT ETRE DIVISEE PAR DEUX PAR RAPPORT AU SOFT 700D    !
 2450                              * - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -    !
 2451                              *                                                                    !
 2452                              *                 TMPDEM = INTERP ( TMPEAU , TBTDM )                 !
 2453                              *                                                                    !
 2454          E1B8                TBTDM    EQU    *      * TEMPERATURE * TMPEAU     !
 2455                              *--------------------------------------------------------------------!
 2456   E1B8   50                      FCB    $50      * - 40 degres * 00H    !
 2457   E1B9   50                      FCB    $50      * - 20 degres * 20H    !
 2458   E1BA   28                      FCB    $28      * 0 degres * 40H    !
 2459   E1BB   28                      FCB    $28      * + 20 degres * 60H    !
 2460   E1BC   28                      FCB    $28      * + 40 degres * 80H    !
 2461   E1BD   28                      FCB    $28      * + 60 degres * A0H    !
 2462   E1BE   28                      FCB    $28      * + 80 degres * C0H    !
 2463   E1BF   50                      FCB    $50      * + 100 degres * E0H    !
 2464   E1C0   50                      FCB    $50      * + 120 degres * 100H    !
 2465                              *====================================================================*
 2466                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   67

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2467
 2468
 2469                              *========================  S H I F T    L I G H T  ====================
 2470
 2471
 2472
 2473
 2474
 2475                              **********************************************************************
 2476                              *             RPM PERIODS FOR SHIFT LIGHT ACTIVATION                 *
 2477                              **********************************************************************
 2478                              * CETTE TABLE DOIT ETRE DIVISEE PAR DEUX PAR RAPPORT AU SOFT 700D    !
 2479                              * - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -    !
 2480                              *                                                                    !
 2481                              * This table yields the RPM value (given as a period) for            !
 2482                              * a value of PRS8 to activate the SHIFT LIGHT                        !
 2483                              *                                                                    !
 2484                              * Seuil sur PER02 = Interp ( PRES8 , TSHFT ) pour extinction voyant  !
 2485                              * SLCNT = 0 si PERI02 < seuil                                        !
 2486                              *                                                                    !
 2487          E1C1                TSHFT    EQU    *      * PRES8   !
 2488                              *--------------------------------------------------------------------!
 2489   E1C1   00                      FCB    $00/2      * $00   !
 2490   E1C2   00                      FCB    $00/2      * $20   !
 2491   E1C3   20                      FCB    $41/2      * $40   !
 2492   E1C4   20                      FCB    $41/2      * $60   !
 2493   E1C5   20                      FCB    $41/2      * $80   !
 2494   E1C6   20                      FCB    $41/2      * $A0   !
 2495   E1C7   1D                      FCB    $3A/2      * $C0   !
 2496   E1C8   18                      FCB    $31/2      * $E0   !
 2497   E1C9   13                      FCB    $27/2      * $100   !
 2498                              *====================================================================*
 2499                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   68

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2500
 2501
 2502                              *======================     S O N D E    O 2    ========================
 2503
 2504
 2505
 2506
 2507
 2508
 2509
 2510                              **********************************************************************
 2511                              *          TEMPORISATION DE PRECHAUFFAGE DE LA SONDE                 *
 2512                              **********************************************************************
 2513                              *        CETTE TABLE EST IDENTIQUE A CELLE DU SOFT 700D              !
 2514                              *        - - - - - - - - - - - - - - - - - - - - - - - -             !
 2515                              *  Au premier passage dans FOREGROUND,TMPCL est chargee avec une     !
 2516                              *   duree de prechauffage egale a 32 x 130 x INTERP(TMPEAU,TBTMP)    !
 2517                              *   la resolution est de 32 x 130 = 4,16 secondes                    !
 2518                              *   la boucle de regulation de richesse restera ouverte (ALFACL=$80) !
 2519                              *   jusqu'a epuisement de la tempo quelles que soient les conditions !
 2520                              *   par ailleurs.                                                    !
 2521                              *                                                                    !
 2522          E1CA                TBTMP    EQU    *      * TMPEAU * TEMPERATURE      !
 2523                              *--------------------------------------------------------------------!
 2524   E1CA   80                      FCB    $80      * $00 * - 40 degres   !
 2525   E1CB   80                      FCB    $80      * $20 * - 20 degres   !
 2526   E1CC   2B                      FCB    $2B      * $40 * 0 degres   !
 2527   E1CD   09                      FCB    $09      * $60 * + 20 degres   !
 2528   E1CE   09                      FCB    $09      * $80 * + 40 degres   !
 2529   E1CF   08                      FCB    $08      * $A0 * + 60 degres   !
 2530   E1D0   07                      FCB    $07      * $C0 * + 80 degres   !
 2531   E1D1   07                      FCB    $07      * $E0 * +100 degres   !
 2532   E1D2   07                      FCB    $07      * $100 * +120 degres    !
 2533                              *====================================================================*
 2534                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   69

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2535
 2536                              *******************************************************************
 2537                              **                                                              ***
 2538                              **   TABLE DES ADRESSES RELATIVES DES CONSTANTES DE CALIBRATION ***
 2539                              **                                                              ***
 2540                              **   ATTENTION:CETTE TABLE DOIT ETRE MISE A JOUR A CHAQUE       ***
 2541                              **             MODIFICATION DU NOMBRE OU DES NOMS DES           ***
 2542                              **             CONSTANTES ET DES TABLES DE   CALIBRATION !!!!!! ***
 2543                              **                                                              ***
 2544                              *******************************************************************
 2545
 2546                              *******************************************************************
 2547                              *         ADRESSES RELATIVES DES TABLES
 2548                              *******************************************************************
 2549
 2550          0090                zPRSHI    EQU    PRSHI-DTABLE     *
 2551          0087                zRCMIN    EQU    RCMIN-DTABLE     *
 2552          002D                zTABA    EQU    TABA-DTABLE     *
 2553          0036                zTABB    EQU    TABB-DTABLE     *
 2554          003F                zTABC    EQU    TABC-DTABLE     *
 2555          0048                zTAIR1    EQU    TAIR1-DTABLE     *
 2556          0051                zTAIR2    EQU    TAIR2-DTABLE     *
 2557          005A                zTBAC1    EQU    TBACC1-DTABLE     *
 2558          0063                zTBAC2    EQU    TBACC2-DTABLE     *
 2559          0009                zTBAVF    EQU    TBAVF-DTABLE     *
 2560          0000                zTBAVR    EQU    TBAVR-DTABLE     *
 2561          0024                zTBBAT    EQU    TBBAT-DTABLE     *
 2562          0012                zTBDEM    EQU    TBDEM-DTABLE     *
 2563          001B                zTBDEM1    EQU    TBDEM1-DTABLE     *
 2564          007E                zTBISO    EQU    TBISO-DTABLE     *
 2565          0075                zTBREP    EQU    TBREAP-DTABLE     *
 2566          0099                zTBTDM    EQU    TBTDM-DTABLE     *
 2567          006C                zTOPRS    EQU    TAUPRS-DTABLE     *
 2568          00A2                zTSHFT    EQU    TSHFT-DTABLE     *
 2569          00AB                zTBTMP    EQU    TBTMP-DTABLE     *
 2570
 2571                              *< fin du fichier tab.sa
 2572
 2573
 2574                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   70

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TAB.asm

 2575   E1D3                           include    tabc.asm
 2576                                  STTL    TABC.asm
 2577                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   71

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2578
 2579                              ****************************************************************************
 2580                              ****************************************************************************
 2581                              **                                                                        **
 2582                              **            C O N S T A N T E S     P R O G R A M M A B L E S           **
 2583                              **                                                                        **
 2584                              ****************************************************************************
 2585                              ****************************************************************************
 2586
 2587
 2588
 2589
 2590                              *==========================================================================!
 2591                              *                                                                          !
 2592                              *         Dans le cas general, les constantes sont des valeurs positives   !
 2593                              *         sur 8 bits ($00 a $FF) ou sur 16 bits ($0000 a $FFFF), sauf      !
 2594                              *         indication contraire:                                            !
 2595                              *                                                                          !
 2596                              *         VARIABLES SIGNEES SUR  8 BITS : $00   a $7F    positives         !
 2597                              *                                         $FF   a $80    negatives         !
 2598                              *                                                                          !
 2599                              *         VARIABLES SIGNEES SUR 16 BITS : $0000 a $7FFF  positives         !
 2600                              *                                         $FFFF a $8000  negatives         !
 2601                              *                                                                          !
 2602                              *==========================================================================*
 2603
 2604
 2605                              *       BASE DE CALIBRATION    (CONSTANTES)
 2606                              *==========================================================================
 2607
 2608          E1D3                DCONST    EQU    *      * debut des constantes
 2609                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   72

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2610
 2611                              *==============  T A B L E   N O N    I N T E R P O L E E  =================
 2612
 2613
 2614                              ****************************************************************************
 2615                              *             DETERMINATION DE LA ZONE CRITIQUE DE CLIQUETIS               *
 2616                              ****************************************************************************
 2617                              *
 2618                              *  Cette table sert a determiner si, pour un regime donne, on se trouve en zone
 2619                              *  critique de cliquetis ou non.
 2620                              *  On est en zone critique si la relation suivante est verifiee :
 2621                              *
 2622                              *     [ 255 - ( PRSALT - PRS8 ) ] > TABZC1 (N)
 2623                              *  et     TABZC2 (N) >= PRS8
 2624                              *
 2625                              *  La comparaison s'effectuant avec PRS8, la resolution est la meme soit 3,6 mb
 2626                              *  ATTENTION : le zero du capteur de pression est a 103 mb z
 2627                              *
 2628          E1D3                TABZC1    EQU    *      *  N * REGIME *
 2629                              *------------------------------------------------------------
 2630   E1D3   FF                      FCB    $FF      * 0  * <0800 trs/mn*
 2631   E1D4   FF                      FCB    $FF      * 1  * 0900 trs/mn*
 2632   E1D5   FF                      FCB    $FF      * 2  * 1200 trs/mn*
 2633   E1D6   FF                      FCB    $FF      * 3  * 1500 trs/mn*
 2634   E1D7   B0                      FCB    $B0      * 4  * 1800 trs/mn*
 2635   E1D8   B0                      FCB    $B0      * 5  * 2300 trs/mn*
 2636   E1D9   B0                      FCB    $B0      * 6  * 2800 trs/mn*
 2637   E1DA   B0                      FCB    $B0      * 7  * 3100 trs/mn*
 2638   E1DB   B0                      FCB    $B0      * 8  * 4300 trs/mn*
 2639   E1DC   B0                      FCB    $B0      * 9  * 5000 trs/mn*
 2640   E1DD   B0                      FCB    $B0      * A  * 5500 trs/mn*
 2641   E1DE   B0                      FCB    $B0      * B  * 6000 trs/mn*
 2642   E1DF   B0                      FCB    $B0      * C  * 6500 trs/mn*
 2643   E1E0   B0                      FCB    $B0      * D  *> 6500 trs/mn*
 2644                              *============================================================
 2645
 2646          E1E1                TABZC2    EQU    *      *  N * REGIME *
 2647                              *------------------------------------------------------------
 2648   E1E1   FF                      FCB    $FF      * 0  * <0800 trs/mn*
 2649   E1E2   FF                      FCB    $FF      * 1  * 0900 trs/mn*
 2650   E1E3   FF                      FCB    $FF      * 2  * 1200 trs/mn*
 2651   E1E4   FF                      FCB    $FF      * 3  * 1500 trs/mn*
 2652   E1E5   FF                      FCB    $FF      * 4  * 1800 trs/mn*
 2653   E1E6   FF                      FCB    $FF      * 5  * 2300 trs/mn*
 2654   E1E7   FF                      FCB    $FF      * 6  * 2800 trs/mn*
 2655   E1E8   FF                      FCB    $FF      * 7  * 3100 trs/mn*
 2656   E1E9   FF                      FCB    $FF      * 8  * 4300 trs/mn*
 2657   E1EA   FF                      FCB    $FF      * 9  * 5000 trs/mn*
 2658   E1EB   FF                      FCB    $FF      * A  * 5500 trs/mn*
 2659   E1EC   FF                      FCB    $FF      * B  * 6000 trs/mn*
 2660   E1ED   FF                      FCB    $FF      * C  * 6500 trs/mn*
 2661   E1EE   FF                      FCB    $FF      * D  *> 6500 trs/mn*
 2662                              *============================================================
 2663                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   73

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2664
 2665                              *============================================================================
 2666                              *============================    E  G  R   ==================================
 2667                              *============================================================================
 2668                              *         SEUIL DE PRESSION EN FONCTION DE N
 2669                              *============================================================================
 2670                              *
 2671                              *  Cette table sert a determiner si , pour un regime donne , la condition
 2672                              *  sur la pression est effectuee pour autoriser la recirculation des gaz
 2673                              *  d'echappement
 2674                              *
 2675                              *    PRS8  >  TBEGR ( N )
 2676                              *
 2677                              *  La comparaison s'effectuant avec PRS8 , la resolution est la meme
 2678                              *  soit 3,6 mb
 2679                              *  ATTENTION : le zero du capteur de pression est a 103 mb z
 2680                              *
 2681          E1EF                TBEGR    EQU    *      * N * REGIME
 2682                              *-------------------------------------------------------------
 2683   E1EF   FF                      FCB    $FF      * 0 * <0800 trs/mn
 2684   E1F0   FF                      FCB    $FF      * 1 * 0900 trs/mn
 2685   E1F1   50                      FCB    $50      * 2 * 1200 trs/mn
 2686   E1F2   50                      FCB    $50      * 3 * 1500 trs/mn
 2687   E1F3   30                      FCB    $30      * 4 * 1800 trs/mn
 2688   E1F4   30                      FCB    $30      * 5 * 2300 trs/mn
 2689   E1F5   30                      FCB    $30      * 6 * 2800 trs/mn
 2690   E1F6   30                      FCB    $30      * 7 * 3100 trs/mn
 2691   E1F7   30                      FCB    $30      * 8 * 4300 trs/mn
 2692   E1F8   30                      FCB    $30      * 9 * 5000 trs/mn
 2693   E1F9   30                      FCB    $30      * A * 5500 trs/mn
 2694   E1FA   30                      FCB    $30      * B * 6000 trs/mn
 2695   E1FB   30                      FCB    $30      * C * 6500 trs/mn
 2696   E1FC   30                      FCB    $30      * D * >6500 trs/mn
 2697                              *=============================================================
 2698                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   74

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2699                              *============================================================================
 2700                              *========================  S O N D E    O 2  ================================
 2701                              *============================================================================
 2702                              *             SEUIL DE PRESSION EN FONCTION DE N
 2703                              *============================================================================
 2704                              *
 2705                              *  Cette table sert a determiner si l'on doit ou non ouvrir la boucle de
 2706                              *  regulation de richesse (sonde O2).
 2707                              *
 2708                              *  Il y aura ouverture de la boucle si la relation suivante est verifiee :
 2709                              *
 2710                              *  PRS8 > OPENLP : la resolution est la meme pour les 2 variables soit 3,6 mb.
 2711                              *
 2712                              *  ATTENTION : le zero du capteur de pression est a 103 mb pour un moteur atmo.
 2713                              *
 2714          E1FD                OPENLP    EQU    *      *  N * REGIME
 2715                              *-------------------------------------------------------------------
 2716   E1FD   FA                      FCB    $FA      * 0  * <800 trs/mn
 2717   E1FE   FA                      FCB    $FA      * 1  * 800 a 900 trs/mn
 2718   E1FF   FA                      FCB    $FA      * 2  * 900 a 1200 trs/mn
 2719   E200   FA                      FCB    $FA      * 3  * 1200 a 1500 trs/mn
 2720   E201   FA                      FCB    $FA      * 4  * 1500 a 1800 trs/mn
 2721   E202   FA                      FCB    $FA      * 5  * 1800 a 2300 trs/mn
 2722   E203   FA                      FCB    $FA      * 6  * 2300 a 2800 trs/mn
 2723   E204   FA                      FCB    $FA      * 7  * 2800 a 3100 trs/mn
 2724   E205   FA                      FCB    $FA      * 8  * 3100 a 4300 trs/mn
 2725   E206   FA                      FCB    $FA      * 9  * 4300 a 5000 trs/mn
 2726   E207   FA                      FCB    $FA      * A  * 5000 a 5500 trs/mn
 2727   E208   FA                      FCB    $FA      * B  * 5500 a 6000 trs/mn
 2728   E209   FA                      FCB    $FA      * C  * 6000 a 6500 trs/mn
 2729   E20A   FA                      FCB    $FA      * D  * > 6500 trs/mn
 2730                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   75

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2731
 2732                              *===================  C O N S T A N T E S  =================================
 2733
 2734
 2735
 2736
 2737                              *============================================================================
 2738                              *         DIVERS                       * resol. *
 2739                              *============================================================================
 2740
 2741   E20B   0C                  TPMP    FCB    $0C      * 130 ms | temporisation de la pompe
 2742   E20C   08                  FCTPE    FCB    $08      * coeff | facteur de calcul de PERMOY
 2743
 2744
 2745                              *============================================================================
 2746                              *         SORTIE PHASE DEMARRAGE
 2747                              *============================================================================
 2748
 2749   E20D   3A                  TIF    FCB    $3A      * 512 us | 1000 t/mn
 2750   E20E   7D                  DEND    FCB    $7D      * 512 us | 461 t/mn
 2751   E20F   7F                  HDEND    FCB    $7F      * 512 us | 461 t/mn
 2752                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   76

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2753
 2754                              *============================================================================
 2755                              *         AVANCE AU DEMARRAGE
 2756                              *============================================================================
 2757
 2758   E210   A0                  SOAV    FCB    $A0      * 0.6 dc | seuil tmpeau pour choix avde
 2759
 2760   E211   0A                  AVDEM1    FCB    $0A      * 1 d.av | avance au demarrage si tmpeau>.soav
 2761   E212   05                  AVDEM2    FCB    $05      * 1 d.av | avance au demarrage si tmpea
 2762   E213   04                  CADEM    FCB    $04      * 1 d.av | croissance de CAVPRO
 2763   E214   01                  MADEM    FCB    $01      * 1 SYNC | compteur de maintien de CAVPRO
 2764
 2765                              *============================================================================
 2766                              *         AVANCE DYNAMIQUE
 2767                              *============================================================================
 2768
 2769   E215   F0                  GNAVD    FCB    $F0      * coeff | AVDYN=[PERI02-MSB(PERMOY)]*G
 2770   E216   01                  OFFAVD    FCB    $01      * 1 d.av | offset
 2771   E217   0F                  MXAVD    FCB    $0F      * 1 d.av | maximum d'avance dynamique
 2772          E218                SPER    EQU    *      * 512 us | si PERI02 > ISNOM/2 + SPER
 2773   E218   15                      FCB    $15      * | alors prise en compte de AVD
 2774
 2775                              *============================================================================
 2776                              *         AVANCE AU REATTELAGE
 2777                              *============================================================================
 2778
 2779                              *------     reattelage sur switch
 2780
 2781   E219   00                  SAVRS    FCB    $00      * 512 us | seuil de periode pour annulation
 2782
 2783   E21A   05                  CAVRE    FCB    $05      * 1 d.av | correction si reattelage sur
 2784   E21B   01                  DAVRS    FCB    $01      * 1 d.av | decroissance de AVREA "switc
 2785   E21C   02                  NAVRE    FCB    $02      * 1 PMH | compteur decroissance "switc
 2786   E21D   02                  MAVRS    FCB    $02      * 1 PMH | compteur de maintien  "switc
 2787
 2788                              *------     reattelage naturel
 2789
 2790   E21E   01                  DAVRN    FCB    $01      * 1 d.av | decroissance de AVREA "natur
 2791   E21F   04                  MAVRN    FCB    $04      * 1 PMH | compteur de maintien  "natur
 2792                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   77

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2793
 2794                              *============================================================================
 2795                              *         AVANCE A FROID
 2796                              *============================================================================
 2797
 2798   E220   01                  TMAVF    FCB    $01      * 4,16 s | autorisation depart corr.
 2799   E221   D0                  SPAVF    FCB    $D0      * 3,6 mb | seuil sur prs8
 2800   E222   32                  DUAVF    FCB    $32      * 4,16 s | duree de la correction
 2801   E223   58                  SOAV1    FCB    $58      * 0,6 dc |
 2802   E224   70                  SOAV2    FCB    $70      * 0,6 dc | corr si soav1 <tmpeau< soav2
 2803
 2804                              *============================================================================
 2805                              *         AVANCE TRANSITOIRE
 2806                              *============================================================================
 2807
 2808   E225   02                  CAVAC1    FCB    $02      * 1 d.av | corr.d'avance si tmpeau<soacc
 2809   E226   06                  CAVAC2    FCB    $06      * 1 d.av | corr.d'avance si tmpeau>soac
 2810   E227   05                  SP8AV    FCB    $05      * 3,6 mb | seuil mini sur (PRS8-PRSMOY)
 2811                              *                                       *        | pour prise en compte de cavac
 2812   E228   C0                  SOACC    FCB    $C0      * 0,6 dc | seuil sur tmpeau
 2813
 2814                              *============================================================================
 2815                              *         AVANCE FONCTION DE LA TEMPERATURE D'AIR
 2816                              *============================================================================
 2817
 2818   E229   80                  PAVTA    FCB    $80      * 3,6 mb | si PRS8 > PAVTA
 2819   E22A   90                  TACAV    FCB    $90      * 0,6 dc | et TMPAIR > TACAV
 2820   E22B   FF                  AVPER1    FCB    $FF      * 512 us | et PERI02 < AVPER1
 2821   E22C   00                  AVPER2    FCB    $00      * 512 us | et PERI02 > AVPER2
 2822   E22D   03                  CAVTA    FCB    $03      * 1 d.av | correction
 2823                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   78

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2824
 2825                              *============================================================================
 2826                              *         AVANCE EN FONCTION DU CLIQUETIS
 2827                              *============================================================================
 2828
 2829                              *------     acquisition du cliquetis
 2830
 2831   E22E   14                  DFAC    FCB    $14      * 1 d.av | phase ouverture fenetre : max 63
 2832   E22F   0F                  LFAC    FCB    $0F      * 1 d.av | largeur fenetre    : max 63
 2833   E230   06                  NTAU    FCB    $06      * coef. | constante d'integration : max 31
 2834   E231   FFFF                SDPER    FDB    $FFFF      * 2 us | si delta de periode > SDPER alors pas de detection
 2835   E233   70                  SKPRS    FCB    $70      * 3,6 mb | seuil sur prsmoy pour corr.
 2836
 2837                              *------     correction cliquetis
 2838
 2839   E234   AA                  CLQGN    FCB    $AA      * 1 bit | gain de detection du cliquetis
 2840   E235   20                  CLQOF    FCB    $20      * 1 bit | offset de detection du cliquetis
 2841
 2842                              *
 2843                              *  VALCLQ     |                                                     1
 2844                              *             |          KNOCK             ________------  SLOPE=--------
 2845                              *             |            ________--------                        CLQGN
 2846                              *      CLQOF_ |_____-------
 2847                              *             |
 2848                              *             |          NO KNOCK IF : VALCLQ < CLQOF + KMOY x 256 / CLQGN
 2849                              *             |
 2850                              *             -----------------------------------------------------------> KMOY
 2851                              *
 2852
 2853   E236   80                  FCTK    FCB    $80      * coeff | coef calcul CLQMOY si croissance
 2854   E237   80                      FCB    $80      * coeff | coef calcul CLQMOY si decroiss.
 2855
 2856   E238   07                  KFCOR    FCB    $07      * 1 d.av | knock - fast correction
 2857   E239   20                  KFDK    FCB    $20      * 1 PMH | pente de decroiss. de KFCOR
 2858   E23A   0F                  KSDK    FCB    $0F      *256 PMH | recharge de KSCNT  (nombre de 25
 2859
 2860   E23B   0A                  MXKFC    FCB    $0A      * 1 d.av | maximum de KFC
 2861   E23C   08                  MXKSC    FCB    $08      * 1 d.av | maximum de KSC
 2862
 2863          E23D                SDPM8    EQU    *      * 3,6 mb | si (PRES8-PRSMOY) < SDPM8 alors
 2864   E23D   05                      FCB    $05      * | offset de 103 mb pour un moteur
 2865   E23E   A0                  SOKSC    FCB    $A0      * 0,6 dC | seuil sur TMPEAU pour applicatio
 2866                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   79

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2867
 2868                              *------     panne capteur
 2869
 2870   E23F   08                  PCLQ    FCB    $08      * 1 d.av | cor. d'av si panne capteur c
 2871          E240                SCLQ    EQU    *      * 1 bit | seuil sur VALCLQ
 2872   E240   10                      FCB    $10      * | si VALEUR RES < SCLQ -->PANNE
 2873          E241                SKPER    EQU    *      * 512 us | seuil sur PERI02(MSB) pour panne
 2874   E241   0F                      FCB    $0F      * capteur.
 2875   E242   D0                  MXTEA    FCB    $D0      * 0.6 dc | max tmpeau en mode degrade
 2876                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   80

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2877
 2878                              *==============================================================================
 2879                              *         INJECTION
 2880                              *==============================================================================
 2881
 2882   E243   00                  BOHS    FCB    $00      * coeff |COEF B si capteur d'eau en panne
 2883   E244   06                  NDECA    FCB    $06      * 1 PMH |nb de PMH entre 2 decroissances d
 2884
 2885   E245   04                  DECAP    FCB    $04      * 512 us | decroiss.de la duree d'inj.
 2886   E246   90                  KALT    FCB    $90      * coeff | calcul de demcor
 2887
 2888   E247   C0                  FTECH    FCB    $C0      * coeff | facteur d'echelle
 2889   E248   02BC                TMIN    FDB    $02BC      * 2 us | duree minimale d'injection
 2890   E24A   00D9                ZINJ    FDB    435/2      * 2 us | offset duree d'injection
 2891
 2892   E24C   0015                PZERO    FDB    $002A/2      * 2 us | offset ; ATTENTION  : PZERO
 2893                              *                                       *            est signe
 2894                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   81

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2895
 2896                              *============================================================================
 2897                              *         COUPURE INJECTION
 2898                              *============================================================================
 2899
 2900                              *------     en deceleration
 2901
 2902          E24E                NULAC    EQU    *      * 512 us |seuil sur periode pour annuler
 2903   E24E   35                      FCB    $6A/2      * | la correction negative de Ti
 2904   E24F   04                  DIMIN    FCB    $08/2      * 512 us |mini de DINJC pour reautorisa
 2905                              *                                       *        | tion coupure decel
 2906   E250   0E                  REAT2    FCB    $0E      * 512 us |periode pour coupure decel
 2907                              *                                       *        | (pcutoff)
 2908   E251   88                  SODCL    FCB    $88      * 0,6 dC | seuil sur TMPEAU pour coupur
 2909   E252   01                  INICUT    FCB    $01      * 1 PMH | tempo avant activation de la
 2910                              *                                       *        |  coupure
 2911
 2912                              *------     injection instantanee piset
 2913
 2914   E253   3A                  PERAC    FCB    $3A      * 512 us |seuil de periode
 2915   E254   C0                  PISETO    FCB    $C0      * 0,6 dc |seuil de tmpeau
 2916   E255   14                  MAXPI    FCB    $14      * 1 PMH |max nbre de corrections piset
 2917   E256   08                  ICMPT    FCB    $08      * 1 PMH |duree de la corr.jusqu'au test
 2918                              *                                       *        | sur dpprs
 2919   E257   14                  DPSAC    FCB    $14      * 3,6 mb |seuil sur dpprs
 2920   E258   03                  PISET    FCB    $03      * 512 us |corr de richesse
 2921
 2922                              *------    en regime maximal autorise
 2923
 2924   E259   0960                PRMIN    FDB    BASE/(6250*2)     * 2 us |periode moteur mini autorisee
 2925   E25B   099B                NHYST    FDB    BASE/(6100*2)     * 2 us |periode de recouvrement de de
 2926                              *                                     du regime moteur maximal autorise
 2927
 2928                              *------     au reattelage
 2929
 2930   E25D   00                  DCORES    FCB    $00      * 1 PMH | decroissance corr. richesse au r
 2931   E25E   01                  MCORES    FCB    $01      * 1 PMH | maintien corr. richesse au reatt
 2932   E25F   11                  REAT1    FCB    $11      * 512 us | seuil de periode au reattelage "
 2933                              *                                    preat = isnom /2  + reat1
 2934
 2935                              *
 2936                              * NB : La duree de maintien ou de decroissance est egale a valeur calibree +1
 2937                              *
 2938                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   82

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2939
 2940                              *============================================================================
 2941                              *         REGULATION RALENTI
 2942                              *============================================================================
 2943
 2944                              *------     demarrage
 2945
 2946   E260   20                  INICNT    FCB    $20      * 1 PMH | INIT DE RRCNT
 2947   E261   04                  RCOLC    FCB    $08/2      * 512 us | RRINT au lacher de clef
 2948   E262   16                  SPDEM    FCB    $16      * 512 us | periode de lacher de clef =
 2949                              *                                       *        | SPDEM + (ISNOM / 2)
 2950
 2951                              *------     conditions d'entree
 2952
 2953   E263   60                  ISTAU    FCB    $60      * coeff | ISREF=ISNOM+(PERMRR-ISNOM)*(ISTA
 2954   E264   C0                  PERRR    FCB    $C0      * coeff | seuil d'entree: PERI02>ISNOM*(PE
 2955   E265   08                  FPMRR    FCB    $08      * coeff | facteur de calcul de PERMRR
 2956
 2957   E266   20                  TMPRR    FCB    $20      * 1 PMH | temporisation a la fermeture de
 2958
 2959          E267                ACMAP    EQU    *      * 3,6 mb | additif au seuil PRSHI si ACTH=1
 2960   E267   0E                      FCB    $0E      * | offset de 103 mb pour un
 2961                              *                                       *           moteur atmospherique
 2962   E268   08                  PRALT    FCB    $08      * coeff | gain correction sur PRSHI
 2963
 2964                              *------     corrections
 2965
 2966          E269                DRC    EQU    *      * 512 us | borne maximale de RR
 2967   E269   06                      FCB    $06      * | ATTENTION:max RRMIN + 512xDR
 2968
 2969   E26A   60                  KI1    FCB    $60      * coeff | si PERI02>ISREF:KI(RRINT)=KI1
 2970   E26B   60                  KI2    FCB    $60      * coeff | si PERI02<ISREF:KI(RRINT)=KI2
 2971
 2972   E26C   40                  KP1    FCB    $40      * coeff |si PERI02>ISREF:KP(RRPROP)=KP1
 2973   E26D   50                  KP2    FCB    $50      * coeff |si PERI02<ISREF:KP(RRPROP)=KP2
 2974
 2975   E26E   41                  ISAC1    FCB    $82/2      * 512 us |periode max si ACSEL.PNIN =1.0
 2976   E26F   49                  ISAC2    FCB    $92/2      * 512 us |periode max si ACSEL.PNIN =0.0
 2977   E270   41                  ISAC3    FCB    $82/2      * 512 us |periode max si ACSEL.PNIN =1.1
 2978
 2979   E271   40                  CRAC1    FCB    $80/2      * 8 us | additif a RRBRT si ACTH.RR = 1.1
 2980   E272   7F                  CRAC2    FCB    $FF/2      * 8 us | additif a RRBRT si ACTH.RR = 1.0
 2981   E273   50                  CRAC3    FCB    $A0/2      * 8 us | additif a RRMIN si ACTH    =  1
 2982
 2983   E274   38                  CRPN    FCB    $70/2      * 8 us | additif a RRBRT si BVA en drive
 2984                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   83

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 2985
 2986                              *==============================================================================
 2987                              *         PRESSION
 2988                              *==============================================================================
 2989
 2990   E275   15                  PEATM    FCB    $2A/2      * 512 us | seuil de periode pour
 2991
 2992   E276   FF                  TMATM    FCB    $FF      * PMH | compteur sur plein gaz
 2993
 2994
 2995                              *====================================================================
 2996                              *          ADAC / CONSOMETRE
 2997                              *====================================================================
 2998
 2999   E277   05FD                BOL    FDB    3067*2/NBCYL     * 2 us | temps necessaire pour inject
 3000                              *                                       *        | 80 mm3
 3001   E279   010E                TMORT    FDB    270      * 2 us | tmps mort d'ouverture des in
 3002
 3003                              *====================================================================
 3004                              *         SHIFT-LIGHT
 3005                              *====================================================================
 3006
 3007   E27B   06                  SLN1    FCB    $0C/2      * 130 ms |tempo avant allum voyant
 3008   E27C   40                  SLN2    FCB    $80/2      * 130 ms |duree maintien allum=(sln2-sln1)
 3009   E27D   0B                  PERWT    FCB    $17/2      * 512 us |seuil max pour auto shift-light
 3010
 3011                              *====================================================================
 3012                              *         COMPRESSEUR
 3013                              *====================================================================
 3014
 3015   E27E   FE                  ACT1    FCB    $FE      * 0,6 dc |si TMPEAU > ACT1 alors coupur
 3016   E27F   FD                  ACT2    FCB    $FD      * 0,6 dc |reenclenchement si TMPEAU < A
 3017
 3018   E280   10                  ACPER1    FCB    $10      * 512 us |seuil de periode pour inhibit
 3019   E281   C1                  CTAC1    FCB    $C1      * PMH |tempo inhibition fonct.compre
 3020
 3021   E282   FE                  ACPER2    FCB    $FE      * 512 us |seuil de periode pour inhibit
 3022   E283   00                  CTAC2    FCB    $00      * 256 PMH|tempo inhibition fonct.compre
 3023                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   84

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3024
 3025                              *============================================================================
 3026                              *    AVANCE SUR ESTOMPAGE DE COUPLE
 3027                              *============================================================================
 3028                              * %T CORRECTION AVANCE SUR ESTOMPAGE DE COUPLE
 3029                              *
 3030                              *
 3031                              *
 3032                              *
 3033                              *                       ESTOMPAGE DU COUPLE POUR BVA4
 3034                              *                      *******************************
 3035                              *
 3036                              *
 3037                              *
 3038                              *         L'estompage de couple moteur est obtenu par le retrait immediat
 3039                              *      d'un angle d'avance egal a BVAAV degres, par rapport a l'avance
 3040                              *      normalement calculee, avec limitation d'avance minimale a 0 deg.
 3041                              *
 3042                              *         La demande d'estompage parvient au calculateur d'injection par
 3043                              *      l'entree logique "BVA" ( ELBVA dans le texte ), qui est connectee
 3044                              *      a une sortie logique du calculateur BVA.
 3045                              *
 3046                              *
 3047                              *
 3048                              *    I. TYPES D'INFORMATIONS.
 3049                              *
 3050                              *
 3051                              *         Sur cette entree logique ELBVA seront recus des etats statiques
 3052                              *      (0 ou 1) ou des impulsions a 1 de durees variables, qui traduiront
 3053                              *      les differentes phases de fonctionnement de la boite automatique.
 3054                              *
 3055                              *
 3056                              *          _ Etat 0 statique : rapport avant ou arriere engage, pas de
 3057                              *                              changement de rapport.
 3058                              *
 3059                              *          - Etat 1 statique : position PARK ou NEUTRE.
 3060                              *
 3061                              *          - Une impulsion "longue" a 1    : changement de rapport MONTANT.
 3062                              *
 3063                              *          - Deux impulsions "courtes" a 1 : changement de rapport DESCENDANT.
 3064                              *
 3065                              *
 3066                              *
 3067                              *    II. STRATEGIES ASSOCIEES.
 3068                              *
 3069                              *
 3070                              *     1) Etat 0 statique :
 3071                              *
 3072                              *         Position DRIVE sans changement, pas d'estompage, avance nominale
 3073                              *         conservee.
 3074                              *
 3075                              *
 3076                              *     2) Etat 1 statique :
 3077                              *
 3078                              *         Position PARK ou NEUTRE. On applique l'estompage pendant une duree
 3079                              *         (NBAV3 - NBAV1) x 4,1 ms a partir de l'etat 1 reconnu:
 3080                              *    si PIED_LEVE = OFF
 3081                              *           OU si le regime REG32 est superieur a un seuil SRGBVA.
 3082                              *
  Thu Oct 18 2018 15:12                                                                                                  Page   85

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3083                              *          Nota : L'etat 1 est reconnu lorsqu'il dure plus de NBVA1 x 4.1 ms.
 3084                              *
 3085                              *         Alors, on considere que la BVA est en PARK ou NEUTRE et on met a 0
 3086                              *         le flag PN qui informe de cette position de boite.
 3087                              *         Autrement, si PIED_LEVE = ON et REG32 =< SRGBVA (moteur considere
 3088                              *         au ralenti a vide, on ne provoque pas d'estompage et on met
 3089                              *         instantanement a 0 le flag PN.
 3090                              *
 3091                                  Page
  Thu Oct 18 2018 15:12                                                                                                  Page   86

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3092                              * %T "
 3093                              *
 3094                              *     3) Impulsion a 1 "parasite" :
 3095                              *
 3096                              *         Si la duree d'une impulsion est inferieure a (NBAV1 x 4,1 ms),
 3097                              *         elle est considere comme non valide et aucune action n'a lieu.
 3098                              *
 3099                              *
 3100                              *     4) Impulsion "longue" a 1 :
 3101                              *
 3102                              *         On suppose que l'on a eu un passage a 1 valide sur l'entree ELBVA.
 3103                              *         On effectue immediatement le retrait d'avance de BVAAV degres.
 3104                              *         Quand l'entree ELBVA revient a l'etat 0, si la duree de l'impulsion
 3105                              *         a ete comprise entre (NBVA2 x 4,1 ms) et (NBVA3 x 4,1 ms), on
 3106                              *         considere que la BVA a effectue un changement de rapport MONTANT,
 3107                              *         on supprime sans transition le retrait d'avance et on revient a
 3108                              *         l'avance normale.
 3109                              *         Dans ce cas, le flag PN reste a 1 constamment.
 3110                              *
 3111                              *
 3112                              *     5) Deux impulsions "courtes" a 1 :
 3113                              *
 3114                              *       Premiere impulsion.
 3115                              *
 3116                              *         Apres un passage a 1 valide, on a retire BVAAV degres d'avance.
 3117                              *         Si l'impulsion a une duree comprise entre (NBVA1 x 4,1 ms) et
 3118                              *         (NBVA2 x 4,1ms), elle est prise comme debut d'estompage associe
 3119                              *         a un changement de rapport DESCENDANT.
 3120                              *
 3121                              *       Deuxieme impulsion.
 3122                              *
 3123                              *         De meme que pour la premiere, sa duree doit etre comprise entre
 3124                              *         (NBVA1 x 4,1 ms) et (NBVA2 x 4,1 ms).
 3125                              *
 3126                              *         Elle doit etre separee de la premiere par une duree a 0 n'excedant
 3127                              *         pas (NBAV3 x 4,1ms) sinon, on annule l'estompage apres (NBVA3 x
 3128                              *         4,1 ms).
 3129                              *
 3130                              *         Si la deuxieme impulsion a la duree prescrite, des qu'elle se
 3131                              *         termine, on diminue le retrait d'avance de 1 degre tous les
 3132                              *         NPMHEC pmh. Durant toute cette phase d'estompage, le flag PN
 3133                              *         reste a 1.
 3134                              *
 3135                              *
 3136                              *     6) Phase demarrage :
 3137                              *
 3138                              *         Aucune verification de l'entree ELBVA n'est faite pendant la
 3139                              *         phase demarrage du moteur (F1DEM = 1).
 3140                              *
 3141                              *
 3142                              *     7) Fonctionnement en mode degrade :
 3143                              *
 3144                              *       z En cas de panne CONTACT_PIED_A_FOND ou CONTACT_PIED_LEVE, dans
 3145                              *         le cas du paragraphe 2, on prendra comme seul critere d'estompage,
 3146                              *        la condition inherente a PERI02.
 3147                              *
 3148                              *       z Si la liaison BVA --> calculateur injection se trouve interrompue :
 3149                              *         ELBVA = 1, donc un etat logique identique a une position PARK ou
 3150                              *         NEUTRE ( contrairement aux programmes anterieurs dans lesquels
  Thu Oct 18 2018 15:12                                                                                                  Page   87

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3151                              *         cela signifiait DRIVE ).
 3152                              *
 3153                              *       z Detection de la coupure de la liaison BVA --> calc. injection :
 3154                              *         Si l'on se trouve en condition de reactualisation de la pression
 3155                              *         admospherique ( flag BVA0TST = 1 , voir MESURE PRESSION
 3156                              *         ATMOSPHERIQUE ) , alors la BVA est obligatoirement en DRIVE.
 3157                              *         Le flag PN doit etre a 1.
 3158                              *
 3159                              *         S'il est a 0, alors il y a panne et on positionne un flag de
 3160                              *         panne ( bit7 de FP3PP2) et la fonction estompage est SUPPRIMEE
 3161                              *         jusqu'au prochain RESET.
 3162                              *
 3163                              *
 3164                                  Page
  Thu Oct 18 2018 15:12                                                                                                  Page   88

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3165                              * %T "
 3166                              *
 3167                              *
 3168                              *    III. CHRONOGRAMME DES ETATS BVA.
 3169                              *
 3170                              *
 3171                              *     a. Position DRIVE avec  parasite :
 3172                              *
 3173                              *               ---> _____ <--- t < NBVA1
 3174                              *                   |     |
 3175                              *       ELBVA_______|     |__________
 3176                              *
 3177                              *       AVANCE_______________________
 3178                              *
 3179                              *
 3180                              *     b. Passage DESCENDANT :
 3181                              *
 3182                              *                --> ______ <-- t1           --> ______ <-- t2
 3183                              *                   |      |                    |      |
 3184                              *                   |      |<------  t3  ------>|      |
 3185                              *       ELBVA_______|      |____________________|      |____________
 3186                              *                   !
 3187                              *       AVANCE__________                                       ______
 3188                              *                   !   |                                    _|
 3189                              *                 ->!---|<- NBVA1                          _|
 3190                              *                       |                                _|
 3191                              *       Retrait BVAAV..z|_______________________________|
 3192                              *
 3193                              *
 3194                              *             avec :  NBVA1 =< t1,t2 < NBVA2
 3195                              *                     t3 < NBVA3
 3196                              *
 3197                              *
 3198                              *     c. Passage MONTANT :
 3199                              *
 3200                              *                --> __________________________ <-- t
 3201                              *                   |                          |
 3202                              *                   |                          |      NBVA2 =< t < NBVA3
 3203                              *       ELBVA_______|                          |____________
 3204                              *                   !
 3205                              *       AVANCE__________                         ________
 3206                              *                   !   |                       |
 3207                              *                 ->!---|<- NBVA1               |
 3208                              *                       |                       |
 3209                              *       Retrait BVAAV..z|_______________________|
 3210                              *
 3211                              *
 3212                              *
 3213                              *     d. Position PARK ou NEUTRE :
 3214                              *
 3215                              *                --> ________________________________ <-- t > NBVA3
 3216                              *                   |                                |
 3217                              *                   |                                |
 3218                              *       ELBVA_______|                                |____________
 3219                              *                   !
 3220                              *       AVANCE__________                          _______________
 3221                              *                   !   |                        |
 3222                              *                 ->!---|<- NBVA1                |
 3223                              *                   .SHL.--|-------- NBVA3 -------->|
  Thu Oct 18 2018 15:12                                                                                                  Page   89

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3224                              *       Retrait BVAAV..z|________________________|
 3225                              *
 3226                              *
 3227                              * %D Donnees ESTOMPAGE
 3228
 3229                              * ---- Reconnaissance rapport BVA
 3230
 3231                              * NBVA1..............................zDUREE MINI POUR PULSE VALIDE
 3232                              * z|                | cst |  4,1 ms  |    8b    |   +   |         |         |
 3233   E284   03                  NBVA1    FCB    $03
 3234
 3235                              * NBVA2..............................zDUREE MAXI POUR PASSAGE DESCENDANT
 3236                              * z|                | cst |  4,1 ms  |    8b    |   +   |         |         |
 3237   E285   07                  NBVA2    FCB    $07
 3238
 3239                              * NBVA3..............................zDUREE MAXI POUR PASSAGE MONTANT OU DUREE
 3240                              * zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzMINI POUR PASSAGE PARK OU NEUTRE
 3241                              * z|                | cst |  4,1 ms  |    8b    |   +   |         |         |
 3242   E286   7D                  NBVA3    FCB    $7D
 3243
 3244                              * SRGBVA.............................zSEUIL MAXI REGIME POUR DEFINITION
 3245                              * zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzPARK OU NEUTRE
 3246                              * z|                | cst | 32 tr/mn |    8b    |   +   |         |         |
 3247   E287   2E                  SRGBVA    FCB    1500/RESOL
 3248
 3249                              * BVAAV..............................zRETRAIT AVANCE MAXI D'ESTOMPAGE
 3250                              * z|                | cst |   1 dgr  |    8b    |   +   |         |         |
 3251   E288   23                  BVAAV    FCB    $23
 3252
 3253                              * NPMHEC.............................zTEMPORISATION DE SUPPRESSION D'ESTOMPAGE
 3254                              * z|                | cst |   1 pmh  |    8b    |   +   |         |         |
 3255   E289   01                  NPMHEC    FCB    $01
 3256
 3257                                  Page
  Thu Oct 18 2018 15:12                                                                                                  Page   90

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3258
 3259                              *========================  S O N D E    O 2  ================================
 3260
 3261
 3262                              *============================================================================
 3263                              *         BOUCLE FERMEE
 3264                              *============================================================================
 3265
 3266                              *------     detection
 3267
 3268   E28A   67                  LMBDA    FCB    $67      * 4,4 mV | seuil de detection "riche / pauv
 3269
 3270                              *------     correction integrale
 3271
 3272   E28B   04                  S1S2    FCB    $04      * 1 bit | S1 S= pente de la correction
 3273   E28C   01                      FCB    $01      * 1 bit | S2
 3274                              *
 3275   E28D   40                  HIDEL    FCB    $40      * 1 PMH | nb de PMH jusqu'au changement de
 3276   E28E   01                  SLOP3    FCB    $01      * 1 PMH | pente finale (nb PMH entre 2 inc
 3277
 3278                              *------     correction proportionnelle  appliquee si transition
 3279
 3280   E28F   08                  H1H2    FCB    $08      *  | H1 H=echelon de corr. prop
 3281   E290   1A                      FCB    $1A      * | H2
 3282   E291   35                  SP01H    FCB    $35      * 512 us | seuil sur PERI02 pour le cho
 3283                              *                                               si PERI02 < SP01H --> CHOIX H2
 3284                              *                                                                      ET S2
 3285   E292   14                  HMAX    FCB    $14      * 1 bit |saturation de CLCNT3 : H1+HMAX+O
 3286                              *                                                        ET  H2+HMAX+OFSTH<128
 3287
 3288   E293   FC                  OFSTH    FCB    $FC      * 1 bit |offset de correct. proportion
 3289                              *                                              | si transition pauvre.a riche
 3290                              *                                              | et si on applique h2
 3291
 3292                              *------     enrichissement pleine charge
 3293
 3294          E294                PRSPG    EQU    *      * 3,6 mb |seuil sur PRES8 pour plein gaz
 3295   E294   FA                      FCB    $FA      * | offset de 103 mb pour un mo
 3296   E295   B6                  ENRPG    FCB    $B6      * coeff |facteur d'echelle PG*
 3297
 3298                              *------     ouverture de la boucle
 3299
 3300   E296   40                  CNTCL    FCB    $40      * 1 PMH | temporisation a la fermeture de
 3301   E297   FE                  HSCNT    FCB    $FE      * 1 PMH | seuil sur CLCNT3 pour detecti
 3302
 3303   E298   0A                  NBPO2    FCB    $0A      * 1 panne| nombre max de pannes de la so
 3304   E299   80                  TMPHS    FCB    $80      * 130 ms |temporisation a la fermeture apre
 3305   E29A   88                  SEAU    FCB    $88      *  seuil mini sur TMPEAU pour ou-
 3306                              *                                       *  verture de la boucle en phase rr
 3307
 3308   E29B   00                  TCL1    FCB    $00      * 4,16 s |tempo initialisee sous reset
 3309                              *                                   *        |autorise l'enrichissement pleine
 3310                              *                                   *        |charge  (si f3pg =1)
 3311                              *                                   *        |ou autorise le passage en B-O si
 3312                              *                                   *        |prs8 >openlp
 3313   E29C   01                  TPG1    FCB    $01      * 0,6 dc | si TMPEAU > TPG1
 3314   E29D   01                  TPG2    FCB    $01      * 0,6 dc | et TMPEAU < TPG2 au reset
 3315                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   91

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3316
 3317                              *============================================================================
 3318                              *         ADAPTIVE CONTROL
 3319                              *============================================================================
 3320
 3321                              *------    ZONE GAIN
 3322
 3323          0010                GDLCNT    VAR    $10      * 1 PMH | GDLCNT = vitesse d'apprentissage
 3324          00A0                MARGE    VAR    $A0      * coef. | MARGE
 3325
 3326   E29E   10                  TABGN    FCB    GDLCNT      * |
 3327   E29F   0760                    FDB    GDLCNT*$80-MARGE    * coeff | VALG1  = GDLCNT x $80 - MARGE
 3328   E2A1   0140                    FDB    2*MARGE      * coeff | VALG2 = 2*MARGE
 3329
 3330                              *------    ZONE ORG
 3331
 3332          0010                ODLCNT    VAR    $10      * 1 pmh | ODLCNT =vit. d'apprentissage
 3333          0050                MARGE    VAR    $50      * coef. | MARGE
 3334
 3335   E2A3   10                  TABOF    FCB    ODLCNT      * |
 3336   E2A4   07B0                    FDB    ODLCNT*$80-MARGE    * coeff | VALO1  = ODLCNT x $80 - MARGE
 3337   E2A6   00A0                    FDB    2*MARGE      * coeff | VALO2 = 2 x MARGE
 3338
 3339   E2A8   14                  NOFF    FCB    $14      * coeff | nombre max de corrections de ADZ
 3340
 3341   E2A9   C0                  ADTO1    FCB    $C0      * 0,6 dC | seuil sur TMPEAU
 3342          E2AA                ADPTH    EQU    *      * 3,6 mb | map variation threshold
 3343   E2AA   05                      FCB    $05      * | offset de 103 mb pour un moteur
 3344
 3345   E2AB   3D                  ADPR1    FCB    $7B/2      * 512 us | seuil de periode (haut)
 3346   E2AC   27                  ADPR2    FCB    $4E/2      * 512 us | seuil de periode (milieu)
 3347   E2AD   0D                  ADPR3    FCB    $0D      * 512 us | seuil de periode (bas)
 3348
 3349   E2AE   FF                  ADPS1    FCB    $FF      * 3,6 mb | high map threshold
 3350   E2AF   55                  ADPS2    FCB    $55      * 3,6 mb | low map threshold
 3351   E2B0   FF                  ADPS3    FCB    $FF      * 3,6 mb | high map threshold
 3352          E2B1                ADPS4    EQU    *      * 3,6 mb | high map threshold
 3353   E2B1   00                      FCB    $00      * | offset de 103 mb pour un mo
 3354
 3355                              * ADPR1, ADPR2, ADPR3 & ADPS1, ADPS2, ADPS3, ADPS4 sont des breakpoints qui
 3356                              * definissent des zones d'utilisation pour le programme "ADAPTIVE CONTROL".
 3357
 3358   E2B2   04                  OFFAD    FCB    $04      * coeff | offset
 3359   E2B3   01                  OFADG    FCB    $01      * coeff | gain
 3360   E2B4   B9                  MXADG    FCB    $B9      * coeff | maximum de ADGAIN
 3361   E2B5   74                  MIADG    FCB    $74      * coeff | minimum de ADGAIN
 3362                                  Page
  Thu Oct 18 2018 15:12                                                                                                  Page   92

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3363
 3364                              *============================    E  G  R   ==================================
 3365
 3366   E2B6   C0                  TOEGR    FCB    $C0      * coeff | facteur d'echelle si egr
 3367   E2B7   70                  SOEGR    FCB    $70      * 0,6 dc | seuil sur temp. eau
 3368   E2B8   01                  SAEGR    FCB    $01      * 0,6 dc | seuil sur temp. air
 3369   E2B9   01                  STOPS    FCB    $01      * 3,6 mb | offset de 103 mb (atmo.)
 3370
 3371                              *   ATTENTION ! tous les seuils eau,air,pression sont traites avec hysteresis
 3372
 3373   E2BA   02                  OAH1    FCB    $2      * 0,6 dc | hysteresis haut
 3374   E2BB   03                  OAH2    FCB    $3      * 0,6 dc | hysteresis bas
 3375
 3376   E2BC   01                  PRSH1    FCB    $1      * 3,6 mb | hysteresis haut
 3377   E2BD   02                  PRSH2    FCB    $2      * 3,6 mb | hysteresis bas
 3378                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   93

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3379
 3380                              *============================================================================
 3381                              *         TESTS
 3382                              *============================================================================
 3383
 3384                              *------     capteur magnetique
 3385
 3386   E2BE   30                  TPER2    FCB    (BASE/512)/1200     * 512 us | seuil de PERIODE pour test
 3387
 3388                              *------     capteur de pression
 3389
 3390          E2BF                TPRS1    EQU    *      * 3,6 mb | seuil de pression pour test ( 60
 3391   E2BF   8A                      FCB    $8A      * | offset de 103 mb pour un moteur
 3392
 3393                              *------     injecteurs
 3394
 3395   E2C0   23                  NBINJ    FCB    $23      * 1 panne| nb de pannes avant coupure pompe
 3396   E2C1   C8                  NBIN2    FCB    $C8      * 1 panne| nb de pannes avant nouveau test
 3397   E2C2   0F                  NBIN3    FCB    $0F      * 1 panne| NBINJ - NBIN3 : nb d'essais nouv
 3398
 3399   E2C3   01                  TCCIN    FCB    $01      * 256 us |temps de montee mini de I peak
 3400   E2C4   0A                  TCOIN    FCB    $0A      * 256 us | duree mini. d'injection pour tes
 3401   E2C5   40                  VBINJ    FCB    $40      * 31,2mV | seuil sur VBAT pour test circuit
 3402                                  PAGE
  Thu Oct 18 2018 15:12                                                                                                  Page   94

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3403
 3404                              *============================================================================
 3405                              *         CHOIX DU TYPE DE PROGRAMME
 3406                              *============================================================================
 3407
 3408   E2C6   A3                  TYPE0    FCB    %10100011
 3409
 3410
 3411                              *        --------------------------------------------------
 3412                              *        | BVA | oui | oui |  0  | oui | USA | non | DIAG | NIVEAU 1
 3413                              * TYPE0  |  /  |PISET| ESC |  /  |i KSC|  /  |RRMI |  /   | -----------
 3414                              *        | BVM | non | non |TMIN | non | EUR | oui | AMAP | NIVEAU 0
 3415                              *        --------------------------------------------------
 3416                              * n bit=>  7     6     5     4     3     2     1      0
 3417                              *
 3418                              * ATTENTION ! le bit6 autorise la resynchronisation de l'injection
 3419                              *             instantanee PISET
 3420                              *             le bit3 inhibe la correction boucle lente sur contact
 3421                              *             plein gaz
 3422                              *          le bit5 autorise l'estompage de couple en BVA
 3423                              *
 3424
 3425
 3426   E2C7   31                  VTYPE    FCB    49      * type et version du vehicule
 3427
 3428          E3FF                FCALIB    EQU    $E3FF      * CALIBRATION END ADDRESS
 3429
 3430
 3431                              * fin de la calibration
 3432                              ******************************************************************************
 3433                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   95

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3434
 3435                              *******************************************************************
 3436                              **                                                              ***
 3437                              **   TABLE DES ADRESSES RELATIVES DES CONSTANTES DE CALIBRATION ***
 3438                              **                                                              ***
 3439                              **   ATTENTION:CETTE TABLE DOIT ETRE MISE A JOUR A CHAQUE       ***
 3440                              **             MODIFICATION DU NOMBRE OU DES NOMS DES           ***
 3441                              **             CONSTANTES ET DES TABLES DE CALIBRATION !!!!!!   ***
 3442                              **                                                              ***
 3443                              *******************************************************************
 3444
 3445                              *******************************************************
 3446                              *         SYMBOLES EXTERNES
 3447                              *******************************************************
 3448
 3449          0094                zACMAP    EQU    ACMAP-DCONST     *part 4
 3450          00AD                zACPER1    EQU    ACPER1-DCONST     *part 4
 3451          00AF                zACPER2    EQU    ACPER2-DCONST     *part 4
 3452          00AB                zACT1    EQU    ACT1-DCONST     *part 4
 3453          00AC                zACT2    EQU    ACT2-DCONST     *part 4
 3454          00D8                zADPR1    EQU    ADPR1-DCONST     *part 3
 3455          00D9                zADPR2    EQU    ADPR2-DCONST     *part 3
 3456          00DA                zADPR3    EQU    ADPR3-DCONST     *part 3
 3457          00DB                zADPS1    EQU    ADPS1-DCONST     *part 3
 3458          00DC                zADPS2    EQU    ADPS2-DCONST     *part 3
 3459          00DD                zADPS3    EQU    ADPS3-DCONST     *part 3
 3460          00DE                zADPS4    EQU    ADPS4-DCONST     *part 3
 3461          00D7                zADPTH    EQU    ADPTH-DCONST     *part 3
 3462          00D6                zADTO1    EQU    ADTO1-DCONST     *part 3
 3463          0058                zAVPER1    EQU    AVPER1-DCONST     *part 4
 3464          0059                zAVPER2    EQU    AVPER2-DCONST     *part 4
 3465          003E                zAVDEM1    EQU    AVDEM1-DCONST     *part 2
 3466          003F                zAVDEM2    EQU    AVDEM2-DCONST     *part 2
 3467
 3468          0070                zBOHS    EQU    BOHS-DCONST     *part 3
 3469          00A4                zBOL    EQU    BOL-DCONST     *part 3
 3470          00B5                zBVAAV    EQU    BVAAV-DCONST     *part 2
 3471
 3472          0040                zCADEM    EQU    CADEM-DCONST     *part 2
 3473          0052                zCAVAC1    EQU    CAVAC1-DCONST     *part 2
 3474          0053                zCAVAC2    EQU    CAVAC2-DCONST     *part 2
 3475          0047                zCAVRE    EQU    CAVRE-DCONST     *part 2
 3476          005A                zCAVTA    EQU    CAVTA-DCONST     *part 2
 3477          0061                zCLQGN    EQU    CLQGN-DCONST     *part 2
 3478          0062                zCLQOF    EQU    CLQOF-DCONST     *part 2
 3479          00C3                zCNTCL    EQU    CNTCL-DCONST     *part 3
 3480          009E                zCRAC1    EQU    CRAC1-DCONST     *part 4
 3481          009F                zCRAC2    EQU    CRAC2-DCONST     *part 4
 3482          00A0                zCRAC3    EQU    CRAC3-DCONST     *part 4
 3483          00A1                zCRPN    EQU    CRPN-DCONST     *part 4
 3484          00AE                zCTAC1    EQU    CTAC1-DCONST     *part 4
 3485          00B0                zCTAC2    EQU    CTAC2-DCONST     *part 4
 3486
 3487          004B                zDAVRN    EQU    DAVRN-DCONST     *part 2
 3488          0048                zDAVRS    EQU    DAVRS-DCONST     *part 2
 3489          008A                zDCRES    EQU    DCORES-DCONST     *part 3
 3490          0072                zDECAP    EQU    DECAP-DCONST     *part 3
 3491          003B                zDEND    EQU    DEND-DCONST     *part 2
 3492          005B                zDFAC    EQU    DFAC-DCONST     *part 1
  Thu Oct 18 2018 15:12                                                                                                  Page   96

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3493          007C                zDIMIN    EQU    DIMIN-DCONST     *part 3
 3494          0084                zDPSAC    EQU    DPSAC-DCONST     *part 4
 3495          0096                zDRC    EQU    DRC-DCONST     *part 4
 3496          004F                zDUAVF    EQU    DUAVF-DCONST     *part 2
 3497
 3498          00C2                zENRPG    EQU    ENRPG-DCONST     *part 3
 3499
 3500          0063                zFCTK    EQU    FCTK-DCONST     *part 2
 3501          0039                zFCTPE    EQU    FCTPE-DCONST     *part 2
 3502          0092                zFPMRR    EQU    FPMRR-DCONST     *part 4
 3503          0074                zFTECH    EQU    FTECH-DCONST     *part 3
 3504
 3505          0042                zGNAVD    EQU    GNAVD-DCONST     *part 2
 3506
 3507          003C                zHDEND    EQU    HDEND-DCONST     *part 2
 3508          00BA                zHIDEL    EQU    HIDEL-DCONST     *part 3
 3509          00BF                zHMAX    EQU    HMAX-DCONST     *part 3
 3510          00C4                zHSCNT    EQU    HSCNT-DCONST     *part 3
 3511          00BC                zH1H2    EQU    H1H2-DCONST     *part 3
 3512
 3513          0083                zICMPT    EQU    ICMPT-DCONST     *part 4
 3514          008D                zINCNT    EQU    INICNT-DCONST     *part 4
 3515          007F                zINCUT    EQU    INICUT-DCONST     *part 3
 3516          009B                zISAC1    EQU    ISAC1-DCONST     *part 4
 3517          009C                zISAC2    EQU    ISAC2-DCONST     *part 4
 3518          009D                zISAC3    EQU    ISAC3-DCONST     *part 4
 3519          0090                zISTAU    EQU    ISTAU-DCONST     *part 4
 3520
 3521          0073                zKALT    EQU    KALT-DCONST     *part 3
 3522          0065                zKFCOR    EQU    KFCOR-DCONST     *part 2
 3523          0066                zKFDK    EQU    KFDK-DCONST     *part 2
 3524          0097                zKI1    EQU    KI1-DCONST     *part 4
 3525          0098                zKI2    EQU    KI2-DCONST     *part 4
 3526          0099                zKP1    EQU    KP1-DCONST     *part 4
 3527          009A                zKP2    EQU    KP2-DCONST     *part 4
 3528          0067                zKSDK    EQU    KSDK-DCONST     *part 2
 3529
 3530          005C                zLFAC    EQU    LFAC-DCONST     *part 1
 3531          00B7                zLMBDA    EQU    LMBDA-DCONST     *part 3
 3532
 3533          0041                zMADEM    EQU    MADEM-DCONST     *part 2
 3534          004C                zMAVRN    EQU    MAVRN-DCONST     *part 2
 3535          004A                zMAVRS    EQU    MAVRS-DCONST     *part 2
 3536          0082                zMAXPI    EQU    MAXPI-DCONST     *part 4
 3537          008B                zMCRES    EQU    MCORES-DCONST     *part 3
 3538          00E2                zMIADG    EQU    MIADG-DCONST     *part 3
 3539          00E1                zMXADG    EQU    MXADG-DCONST     *part 3
 3540          0044                zMXAVD    EQU    MXAVD-DCONST     *part 2
 3541          0068                zMXKFC    EQU    MXKFC-DCONST     *part 2
 3542          0069                zMXKSC    EQU    MXKSC-DCONST     *part 2
 3543          006F                zMXTEA    EQU    MXTEA-DCONST     *part 2
 3544
 3545          0049                zNAVRE    EQU    NAVRE-DCONST     *part 2
 3546          00ED                zNBINJ    EQU    NBINJ-DCONST     *part 1
 3547          00EE                zNBIN2    EQU    NBIN2-DCONST     *part 1
 3548          00EF                zNBIN3    EQU    NBIN3-DCONST     *part 1
 3549          00C5                zNBPO2    EQU    NBPO2-DCONST     *part 3
 3550          00B1                zNBVA1    EQU    NBVA1-DCONST     *part 4
 3551          00B2                zNBVA2    EQU    NBVA2-DCONST     *part 4
  Thu Oct 18 2018 15:12                                                                                                  Page   97

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3552          00B3                zNBVA3    EQU    NBVA3-DCONST     *part 4
 3553          0071                zNDECA    EQU    NDECA-DCONST     *part 3
 3554          0088                zNHYST    EQU    NHYST-DCONST     *part 3
 3555          00D5                zNOFF    EQU    NOFF-DCONST     *part 3
 3556          00B6                zNPMHEC    EQU    NPMHEC-DCONST     *part 2
 3557          007B                zNULAC    EQU    NULAC-DCONST     *part 3
 3558          005D                zNTAU    EQU    NTAU-DCONST     *part 1
 3559
 3560          00E7                zOAH1    EQU    OAH1-DCONST     *part 4
 3561          00E8                zOAH2    EQU    OAH2-DCONST     *part 4
 3562          00E0                zOFADG    EQU    OFADG-DCONST     *part 3
 3563          00DF                zOFFAD    EQU    OFFAD-DCONST     *part 3
 3564          0043                zOFFAVD    EQU    OFFAVD-DCONST     *part 2
 3565          00C0                zOFSTH    EQU    OFSTH-DCONST     *part 3
 3566          002A                zOPNLP    EQU    OPENLP-DCONST     *part 3
 3567
 3568          0056                zPAVTA    EQU    PAVTA-DCONST     *part 2
 3569          006C                zPCLQ    EQU    PCLQ-DCONST     *part 2
 3570          00A2                zPEATM    EQU    PEATM-DCONST     *part 2
 3571          0080                zPERAC    EQU    PERAC-DCONST     *part 4
 3572          0091                zPERRR    EQU    PERRR-DCONST     *part 4
 3573          00AA                zPERWT    EQU    PERWT-DCONST     *part 4
 3574          0085                zPISET    EQU    PISET-DCONST     *part 4
 3575          0081                zPISETO    EQU    PISETO-DCONST     *part 4
 3576          0095                zPRALT    EQU    PRALT-DCONST     *part 4
 3577          0086                zPRMIN    EQU    PRMIN-DCONST     *part 3
 3578          00E9                zPRSH1    EQU    PRSH1-DCONST    *part 4
 3579          00EA                zPRSH2    EQU    PRSH2-DCONST    *part 4
 3580          00C1                zPRSPG    EQU    PRSPG-DCONST    *part 3
 3581          0079                zPZERO    EQU    PZERO-DCONST     *part 3
 3582
 3583          008E                zRCOLC    EQU    RCOLC-DCONST     *part 4
 3584          008C                zREAT1    EQU    REAT1-DCONST     *part 3
 3585          007D                zREAT2    EQU    REAT2-DCONST     *part 3
 3586
 3587          00B8                zS1S2    EQU    S1S2-DCONST    *part 3
 3588          00E5                zSAEGR    EQU    SAEGR-DCONST    *part 4
 3589          0046                zSAVRS    EQU    SAVRS-DCONST     *part 2
 3590          006A                zSDPM8    EQU    SDPM8-DCONST     *part 2
 3591          006D                zSCLQ    EQU    SCLQ-DCONST     *part 2
 3592          005E                zSDPER    EQU    SDPER-DCONST     *part 2
 3593          00C7                zSEAU    EQU    SEAU-DCONST    *part 3
 3594          006E                zSKPER    EQU    SKPER-DCONST     *part 2
 3595          0060                zSKPRS    EQU    SKPRS-DCONST     *part 2
 3596          00A8                zSLN1    EQU    SLN1-DCONST     *part 4
 3597          00A9                zSLN2    EQU    SLN2-DCONST     *part 4
 3598          00BB                zSLOP3    EQU    SLOP3-DCONST    *part 3
 3599          0055                zSOACC    EQU    SOACC-DCONST     *part 2
 3600          003D                zSOAV    EQU    SOAV-DCONST     *part 2
 3601          0050                zSOAV1    EQU    SOAV1-DCONST     *part 2
 3602          0051                zSOAV2    EQU    SOAV2-DCONST     *part 2
 3603          007E                zSODCL    EQU    SODCL-DCONST     *part 3
 3604          00E4                zSOEGR    EQU    SOEGR-DCONST    *part 4
 3605          006B                zSOKSC    EQU    SOKSC-DCONST     *part 4
 3606          00BE                zSP01H    EQU    SP01H-DCONST    *part 3
 3607          004E                zSPAVF    EQU    SPAVF-DCONST     *part 2
 3608          008F                zSPDEM    EQU    SPDEM-DCONST     *part 4
 3609          0045                zSPER    EQU    SPER-DCONST     *part 2
 3610          0054                zSP8AV    EQU    SP8AV-DCONST     *part 2
  Thu Oct 18 2018 15:12                                                                                                  Page   98

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3611          00B4                zSRGBVA    EQU    SRGBVA-DCONST     *part 2
 3612          00E6                zSTOPS    EQU    STOPS-DCONST    *part 4
 3613
 3614          00CB                zTABGN    EQU    TABGN-DCONST    *part 3
 3615          00D0                zTABOF    EQU    TABOF-DCONST    *part 3
 3616          0000                zTABZC1    EQU    TABZC1-DCONST     *part 2
 3617          000E                zTABZC2    EQU    TABZC2-DCONST     *part 2
 3618          0057                zTACAV    EQU    TACAV-DCONST     *part 2
 3619          001C                zTBEGR    EQU    TBEGR-DCONST    *part 4
 3620          00F0                zTCCIN    EQU    TCCIN-DCONST     *part 4
 3621          00C8                zTCL1    EQU    TCL1-DCONST    *part 1
 3622          00F1                zTCOIN    EQU    TCOIN-DCONST     *part 4
 3623          003A                zTIF    EQU    TIF-DCONST     *part 3
 3624          00A3                zTMATM    EQU    TMATM-DCONST     *part 2
 3625          004D                zTMAVF    EQU    TMAVF-DCONST     *part 2
 3626          0075                zTMIN    EQU    TMIN-DCONST     *part 3
 3627          00A6                zTMORT    EQU    TMORT-DCONST     *part 3
 3628          00C6                zTMPHS    EQU    TMPHS-DCONST    *part 3
 3629          0093                zTMPIR    EQU    TMPRR-DCONST     *part 4
 3630          00E3                zTOEGR    EQU    TOEGR-DCONST    *part 3
 3631          00EB                zTPER2    EQU    TPER2-DCONST     *part 2
 3632          00C9                zTPG1    EQU    TPG1-DCONST    *part 1
 3633          00CA                zTPG2    EQU    TPG2-DCONST    *part 1
 3634          0038                zTPMP    EQU    TPMP-DCONST     *part 1
 3635          00EC                zTPRS1    EQU    TPRS1-DCONST     *part 2
 3636          00F3                zTYPE0    EQU    TYPE0-DCONST     *definition des entrees,
 3637
 3638          00F2                zVBINJ    EQU    VBINJ-DCONST     *part 4
 3639
 3640          0077                zZINJ    EQU    ZINJ-DCONST     *part 3
 3641
 3642
 3643                              * fin des cross-references de la calibration
 3644                              *********************************************
 3645                              *< fin du fichier tabc.sa
 3646
 3647
 3648                                  page
  Thu Oct 18 2018 15:12                                                                                                  Page   99

        PROGRAMME    CALIBRATION 73.30.91     07/09/89
        TABC.asm

 3649
 3650          [01]                    IFTRUE    DBP1-*<0
 3651                              *    fail    'Erreur    recouvrement PART0-PART1'
 3652          [00]                    endc
 3653
 3654   E2C8                           BLKB    DBP1-*,$55
 3655   E400                           end

           Lines Assembled :  3655             Assembly Errors :  27



A suivre...
