Cartographie AEI : astuces & interventions

Aganyte · October 20, 2018

Bon, si ça vous dit de m'aider...je cherche 13 valeurs qui se suivent en croissant ou décroissant

Aganyte · October 20, 2018

En tout cas, pour les possesseurs de F1B, le programme que j'ai mis plus haut est juste génial, la totalité de la ROM est détaillée avec les formules mathématiques et tout ce qui va bien. Je reverrais d'avoir la même chose pour mon calculateur.

**Zorro_X** · October 20, 2018

c'est quoi, de l'asm pour PIC ?!

Aganyte · October 20, 2018

C'est de l'assembleur pour 68HC11 mais on s'en fou. Ce qui est important, c'est que tu as les adresses, les valeurs et les formules de toute la ROM d'un calculateur Fenix 1B.

Aganyte · October 20, 2018

Bon, je viens de passer une heure au téléphone avec M Amian (le pauvre 😁)

Il a retrouvé pas mal de choses avec ma ROM (En tête, CARTA, CARTI, Pas de régime), il était ennuyé de ne pas retrouver plus de choses mais c'est déjà super pour ce que j'aimerai faire. Je vous fait un topo sur tout ça ce soir 👍

**Zorro_X** · October 20, 2018

Il y a 1 heure, Aganyte a dit :

Je vous fait un topo sur tout ça ce soir 👍

Super ! merci ! :ouah:

Aganyte · October 20, 2018

Donc, un petit résumé.

Pour rappel, la ROM du Renix

De l'adresse 0x00 à 0x04, il s'agit de l'en-tête de fichier (numéro de programme, révision, etc..)

à partir de 0x05 et jusqu'à 0x5E, c'est la cartographie d'avance qui contient 90 valeurs

de 0x5F à 0xB8, c'est la cartographie d'injection toujours sur 90 valeurs.

D'après M Amian, les cartographies sont sur 90 valeurs car il y a 9 valeurs de pression (je devrais dire de dépression) multiplié par 10 pas de régime.

J'ai donc commencé à créer le fichier de définition pour les calculateurs Renix sous Tunerpro.

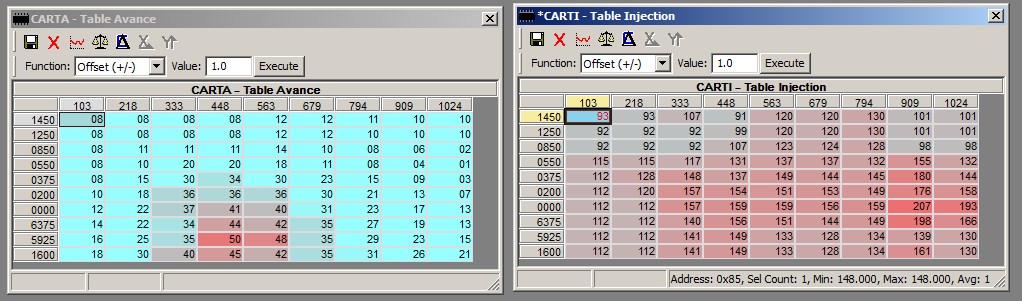

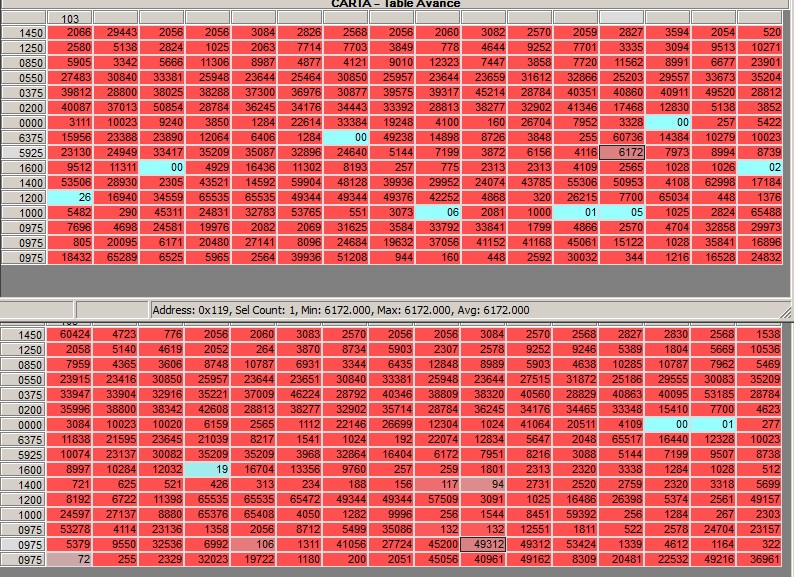

voila CARTA et CARTI

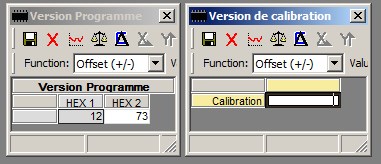

et l'en-tête

Toujours d'après M Amian, l'organisation mémoire doit être dans le même ordre que pour le programme du Fenix 1B...et c'est là que je coince. En effet, les pas de régime devraient se trouver en 0xb9 (juste après CARTI) seulement, les valeurs que je trouve ne correspondent pas à ce qui est donné pour le Fenix 1B.

Sur les calculateurs Fenix 1B, les pas de régime sont donnés en nombre de cycle de timer du 68HC11 (une incrémentation pour 2 uS)

Par exemple :

0x493E = 18750 en décimal

18750 x 2 uS = 0,0375 mS

Que l'on multiplie par 2 (On fonctionne en demi période, surement car le timer se remet à zéro sur un front montant ou descendant) ce qui donne 0,075 mS.

F=(1/T) = 1/0,075 = 13,33 Hertz

Et enfin on multiplie par 60 pour avoir des tr/min

13,33 * 60 = 800 Tr/min....

OUF! donc 0x493E donne 800 tr/min sur le F1B

Sur le Renix, le micro-contrôleur est un MC6801 qui tourne à 1Mhz ce qui donne 4 uS pour le timer. Donc, pour reprendre l'explication de M Amian quelques posts plus haut => 0x04E2 donne 6000 Tr/min

On devrait donc avoir 18 octets après CARTI pour les pas de régime.....mais dans les faits, ça ne colle pas.

Je n'ai pas encore la solution de ce mystère...mais bon, on peut modifier l'avance et l'injection, c'est déjà un bon début 👍

**Super5GL1986** · October 20, 2018

Lol j’ai mal au crâne!

**Zorro_X** · October 20, 2018

arf !

Aganyte · October 21, 2018

Je vais commander la carte d'adaptation ce matin. Comme c'est le même prix de 1 à 10 pièces, j'en prend 10, donc si il y a des intéressés, je peux en vendre 9 à tout petit prix.

**Zorro_X** · October 21, 2018

Tu peux mettre une annonce dans les petites annonces, on ne sait jamais.

Sinon, t'as déjà vu ce sujet : https://www.forum-super5.fr/index.php?/topic/6854-recherches-et-essais-sur-aei-renix/

Tes investigations semblent donner une partie des réponses que d'autres ont déjà essayé de trouver...

Aganyte · October 21, 2018

J'en ai lu une partie mais pas encore la totalité.

**Ermi** · October 21, 2018

Il y a 16 heures, Aganyte a dit :

Donc, un petit résumé.

Pour rappel, la ROM du Renix

De l'adresse 0x00 à 0x04, il s'agit de l'en-tête de fichier (numéro de programme, révision, etc..)

à partir de 0x05 et jusqu'à 0x5E, c'est la cartographie d'avance qui contient 90 valeurs

de 0x5F à 0xB8, c'est la cartographie d'injection toujours sur 90 valeurs.

D'après M Amian, les cartographies sont sur 90 valeurs car il y a 9 valeurs de pression (je devrais dire de dépression) multiplié par 10 pas de régime.

J'ai donc commencé à créer le fichier de définition pour les calculateurs Renix sous Tunerpro.

voila CARTA et CARTI

et l'en-tête

Toujours d'après M Amian, l'organisation mémoire doit être dans le même ordre que pour le programme du Fenix 1B...et c'est là que je coince. En effet, les pas de régime devrait se trouver en 0xb9 (juste après CARTI) seulement, les valeurs que je trouve ne correspondent pas à ce qui est donné pour le Fenix 1B.

Sur les calculateurs Fenix 1B, les pas de régime sont donnés en nombre de cycle de timer du 68HC11 (une incrémentation pour 2 uS)

Par exemple :

0x493E = 18750 en décimal

18750 x 2 uS = 0,0375 mS

Que l'on multiplie par 2 (On fonctionne en demi période, surement car le timer se remet à zéro sur un front montant ou descendant) ce qui donne 0,075 mS.

F=(1/T) = 1/0,075 = 13,33 Hertz

Et enfin on multiplie par 60 pour avoir des tr/min

13,33 * 60 = 800 Tr/min....

OUF! donc 0x493E donne 800 tr/min sur le F1B

Sur le Renix, le micro-contrôleur est un MC6801 qui tourne à 1Mhz ce qui donne 4 uS pour le timer. Donc, pour reprendre l'explication de M Amian quelques posts plus haut => 0x04E2 donne 6000 Tr/min

On devrait donc avoir 18 octets après CARTI pour les pas de régime.....mais dans les faits, ça ne colle pas.

Je n'ai pas encore la solution de ce mystère...mais bon, on peut modifier l'avance et l'injection, c'est déjà un bon début 👍

Pense à decoder pour ceux qui ne comprennent pas. Parce que bcp c'est du chinois surtout pour les valeurs que tu prends

Aganyte · October 21, 2018

Je détaille surtout pour les électroniciens/Mécatroniciens. Pour les autres, l'essentiel c'est de savoir que je travail sur le fichier de définition pour TunerPro et que je le mettrais à disposition dès que j'aurais terminé 😉

**Ermi** · October 21, 2018

Oki comme tu le sens

Aganyte · November 17, 2018

Ça fait un moment que je n'ai pas posté mes avancées, donc je vous fait une grosse mise à jour 😁

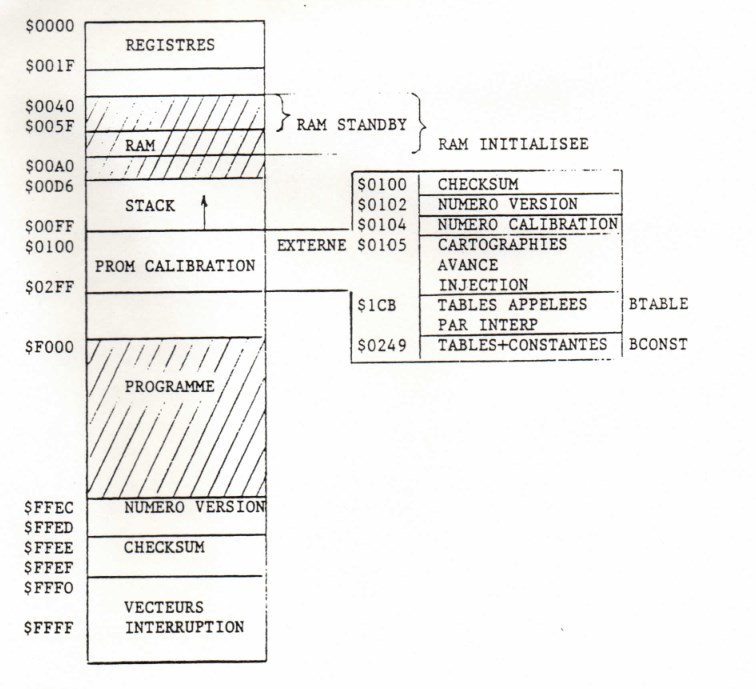

J'ai d'abord reçu un précieux document de la part de M Avian, le voici :

Il s'agit de l'organisation mémoire du micro-contrôleur du Calculateur Fenix 1B. On peut y voir les adresses mémoires de la ROM de 512 octets de 0x0100 à 0x02FF.

On apprend également, que la rom contient dans l'ordre; Un checkSum, Un numéro de version, Un numéro de calibration, les cartographies d'avances et d'injections et toute une tripotée de table de correction.

Ce document défini les tables d'avance/injection jusqu'en 0xCA soit 18 caractères de plus que ce que M Avian m'avait donné. Pourtant, à regarder ce que nous avions trouvé, je ne voyais pas d'incohérence.

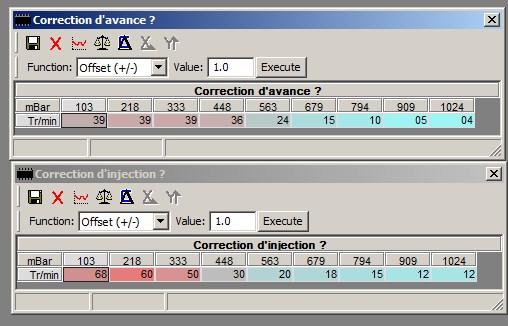

Mon idée est que les 18 caractères en plus sont deux tables de corrections (sur 9 points de pivot) qui permettent de corriger l'avance et l'injection en fonction de la température. Elles seraient donc logiquement situé juste après les tables CARTA et CARTI. les voici, même si cela reste une supposition.

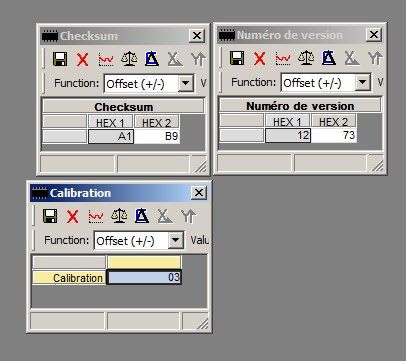

J'en ai aussi profité pour mettre à jour l'en-tête de la ROM dans Tuner Pro.

Enfin et selon les conseils de M Avian, j'ai pris 5 minutes pour ajouter 10% de temps d'ouverture de l'injecteur sur toute la plage d'injection (Réglage E85)

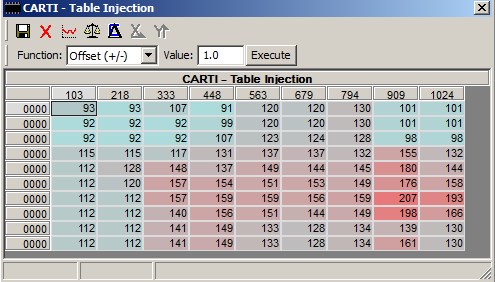

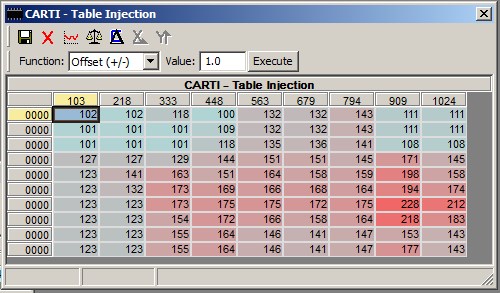

Voila CARTI d'origine

et CARTI avec 10% en plus

Sous tuner Pro, cela se fait très vite. On choisi "Function : Multiply", "Value:1.1" et "Execute"

Puis, on sauvegarde.

Quelques jours plus tard, j'ai reçu mes cartes (j'en ai commandé 10 car c'est le même prix)

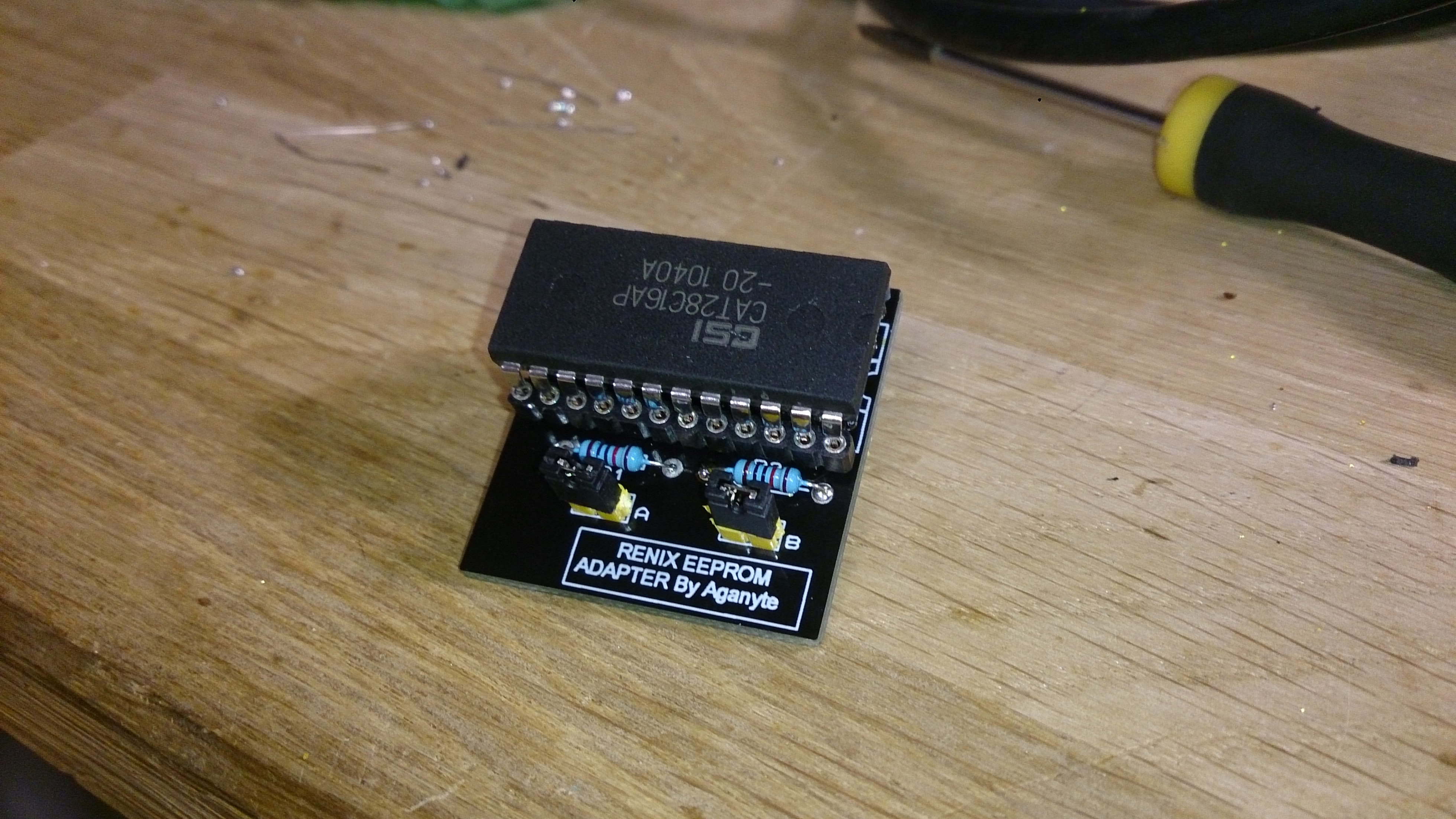

En bas ma carte d'adaptation, au dessus, la rom d'origine.

Une fois l'EEPROM, les résistances de tirages et les jumpers en place, ça donne ceci

Pour le moment, j'ai mis des jumpers, mais en définitif, je mettrais 2 interrupteurs au tableau de bord.

Cette EEPROM peut contenir 4 cartographies différentes. il suffit de changer les jumpers pour choisir celle que l'on veut (ou plus tard, bouger les interrupteurs)

Carto 1 = A:OFF B:OFF
Carto 2 = A:OFF B:ON
Carto 3 = A:ON B:OFF
Carto 4 = A:ON B:ON

Dans un premier temps, j'ai mis Carto 1 et 2 => Carto d'origine et Carto 3 et 4 => Carto + 10% injection 😎

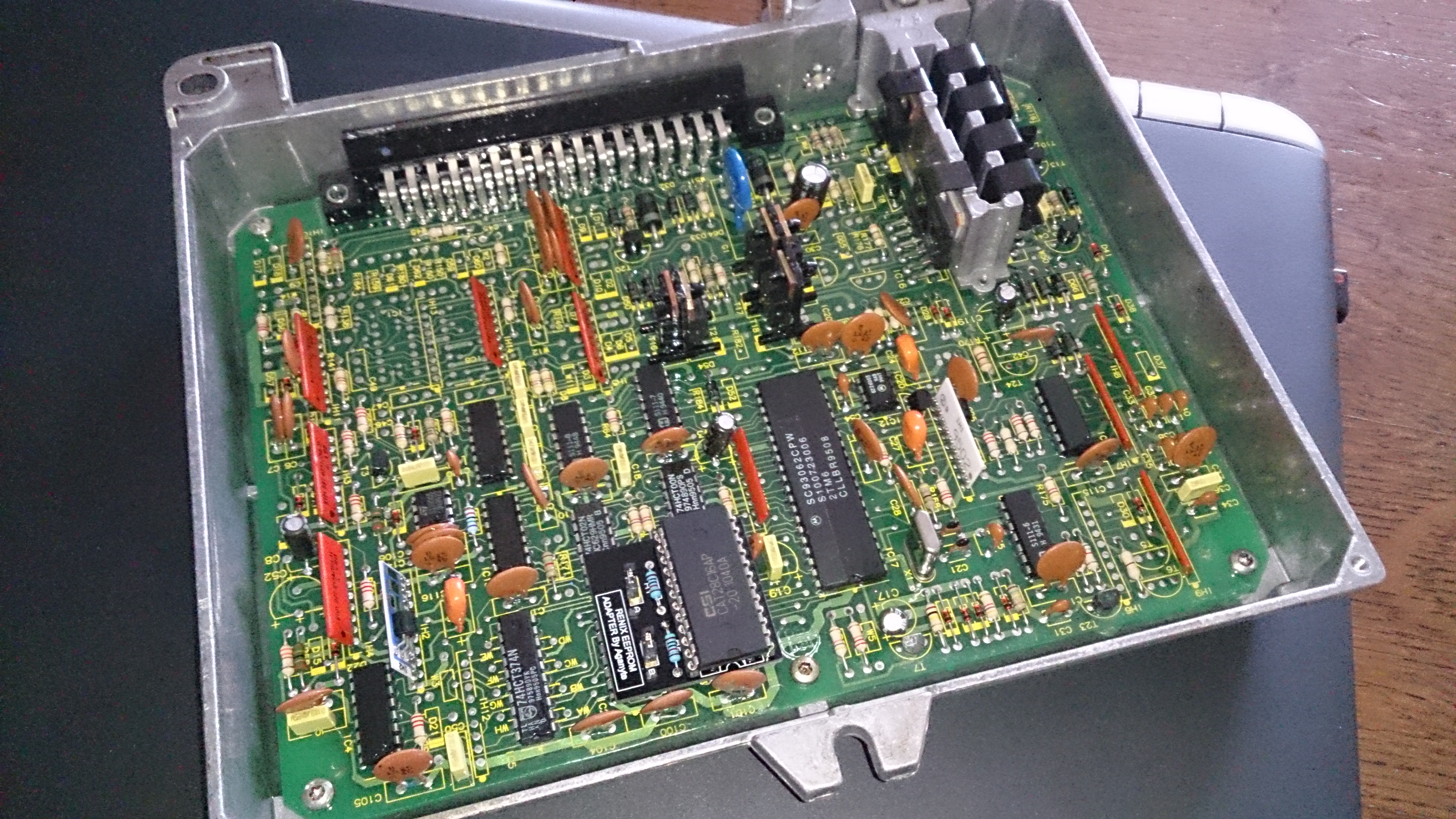

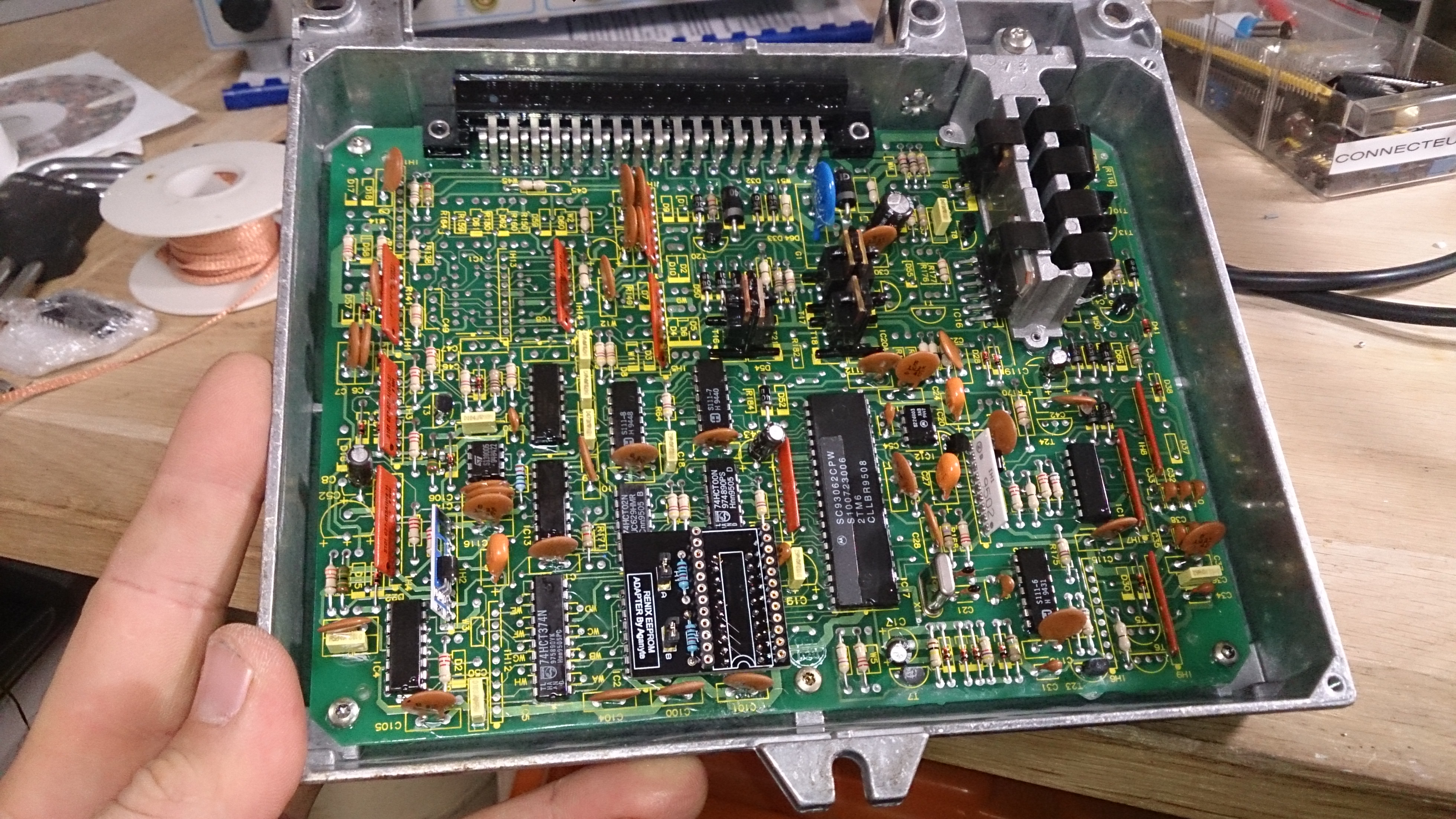

Voila le calculateur terminé.

Je retourne donc à la voiture, je branche le calculateur et j'essaye de démarrer avec la carto d'origine. Ça démarre du premier coup, et ça marche comme d'habitude. C'est un bon point, cela veut dire que mon système fonctionne 👍

Je coupe le contact, je retire les jumpers pour passer sur la Carto modifiée et je tente un démarrage. dès que je met le contact, un TIC TIC TIC se fait entendre au niveau de la boite à relais et la voiture refuse de démarrer. 😡

Bon, pas de panique, je pense tout de suite à ce fichu CRC, la voiture doit être en sécuritée. Je fais donc un mail à M Amian afin d'avoir des infos sur le sujet. Voila sa réponse

Citation

Pour le checksum je crois me rappeler qu'il était calculé sur 16 bits et sur les 512 octets cela fait la somme de 254 x 16 bits la valeur obtenue étant complémentée à 1 ou 2 je ne sais plus....pour être entrée à la place réservée.
Dans tous les cas la somme des 256 x16 bits (donc incluant nos deux octets de checksum) doit être à 0.

Ni une ni deux, je sors un Arduino Uno, et j'écris un petit bout de code pour calculer le CRC. Je trouve vite qu'il s'agit bien d'une somme avec complément à 1. Voila le code en question.

unsigned char Super5[512] = {

0xA1,0xB9,0x12,0x73,0x03,0x08,0x08,0x08,0x08,0x0C,0x0C,0x0B,0x0A,0x0A,0x08,0x08,
0x08,0x08,0x0C,0x0C,0x0A,0x0A,0x0A,0x08,0x0B,0x0B,0x0B,0x0E,0x0A,0x08,0x06,0x02,
0x08,0x0A,0x14,0x14,0x12,0x0B,0x08,0x04,0x01,0x08,0x0F,0x1E,0x22,0x1E,0x17,0x0F,
0x09,0x03,0x0A,0x12,0x24,0x24,0x24,0x1E,0x15,0x0D,0x07,0x0C,0x16,0x25,0x29,0x28,
0x1F,0x17,0x11,0x0D,0x0E,0x16,0x22,0x2C,0x2A,0x23,0x1B,0x13,0x0D,0x10,0x19,0x23,
0x32,0x30,0x23,0x1D,0x17,0x0F,0x12,0x1E,0x28,0x2D,0x2A,0x23,0x1F,0x1A,0x15,0x66,
0x66,0x76,0x64,0x84,0x84,0x8F,0x6F,0x6F,0x65,0x65,0x65,0x6D,0x84,0x84,0x8F,0x6F,
0x6F,0x65,0x65,0x65,0x76,0x87,0x88,0x8D,0x6C,0x6C,0x7F,0x7F,0x81,0x90,0x97,0x97,
0x91,0xAB,0x91,0x7B,0x8D,0xA3,0x97,0xA4,0x9E,0x9F,0xC6,0x9E,0x7B,0x84,0xAD,0xA9,
0xA6,0xA8,0xA4,0xC2,0xAE,0x7B,0x7B,0xAD,0xAF,0xAF,0xAC,0xAF,0xE4,0xD4,0x7B,0x7B,
0x9A,0xAC,0xA6,0x9E,0xA4,0xDA,0xB7,0x7B,0x7B,0x9B,0xA4,0x92,0x8D,0x93,0x99,0x8F,
0x7B,0x7B,0x9B,0xA4,0x92,0x8D,0x93,0xB1,0x8F,0x44,0x3C,0x32,0x1E,0x14,0x12,0x0F,
0x0C,0x0C,0x27,0x27,0x27,0x24,0x18,0x0F,0x0A,0x05,0x04,0x58,0x56,0x82,0x68,0x4B,
0x30,0x10,0x04,0x00,0xA0,0x68,0x50,0x1F,0x10,0x0D,0x00,0x00,0x00,0x01,0x01,0x15,
0x2E,0x3E,0x54,0x5B,0x5C,0x5D,0x52,0x2F,0x20,0x19,0x06,0x05,0x04,0x00,0x00,0xC0,
0x56,0x3A,0x32,0x22,0x16,0x0F,0x08,0x00,0xFF,0xED,0x40,0x38,0x30,0x28,0x27,0x27,
0x27,0x5A,0x5A,0x61,0x75,0x82,0x89,0x89,0x89,0x89,0x0F,0x80,0x80,0x60,0x40,0x14,
0x18,0x1C,0x1F,0x0F,0x20,0x18,0x0C,0x10,0x14,0x18,0x1C,0x1F,0x25,0x23,0x22,0x22,
0x23,0x25,0x28,0x2C,0x2F,0x00,0x00,0x13,0x41,0x40,0x34,0x2C,0x26,0x20,0x01,0x01,
0x01,0x03,0x07,0x09,0x09,0x09,0x09,0x10,0x0D,0x0A,0x05,0x04,0x04,0x04,0x02,0x00,
0x02,0xD1,0x02,0x71,0x02,0x09,0x01,0xAA,0x01,0x39,0x00,0xEA,0x00,0xBC,0x00,0x9C,
0x00,0x75,0x00,0x5E,0x0A,0xAB,0x09,0xD8,0x0A,0xC7,0x09,0x10,0x0C,0xF6,0x16,0x43,
0x20,0x00,0x1A,0x42,0x2C,0x86,0xFF,0xFF,0xFF,0xFF,0xFF,0xC0,0xC0,0xC0,0xC0,0xC0,
0xE0,0xA5,0x0C,0x13,0x04,0x01,0x40,0x66,0x67,0x1E,0x14,0xFE,0x0A,0x01,0xC0,0x05,
0x60,0x15,0x6A,0x01,0x22,0xB0,0xFF,0x60,0xFF,0x80,0x0F,0xD2,0x05,0x02,0x27,0x0C,
0x01,0x00,0x06,0x08,0x21,0x03,0xE8,0x00,0x01,0x00,0x05,0x04,0x01,0x0B,0x08,0xFF,
0xD0,0x1E,0x10,0x12,0x5A,0x60,0x05,0x4E,0x08,0x08,0x22,0x08,0x15,0x7B,0x89,0x0E,
0x00,0x84,0x00,0x84,0x31,0x07,0x07,0x13,0x02,0x0A,0x0A,0x12,0x60,0x80,0x5A,0x75,
0x15,0x03,0x25,0x4E,0x7F,0x18,0x1B,0x50,0x00,0x6A,0x05,0x1F,0xA0,0x60,0x6C,0x4C,
0xB0,0x90,0xC0,0xA0,0xC0,0xA0,0xD0,0xB0,0x05,0x3B,0x12,0x04,0x04,0x8C,0x01,0x42,
0x00,0x48,0x00,0xFF,0x09,0x19,0x7D,0x17,0x4D,0x0A,0x04,0x9C,0x00,0xC8,0x08,0x03,
0xB0,0x00,0xA0,0x01,0xC0,0x0A,0x20,0x75,0x50,0x01,0x58,0x04,0xC0,0x40,0x90,0x61

};

unsigned int Super5_int[256];

void setup()
{
  Serial.begin(9600);
  Serial.println("");
  Serial.println("Fenix1 CRC Calculator");
  Serial.println("Version 1 by Aganyte");
  Serial.println("");
}



void loop()
{
  // Convertir de char à int
  unsigned int NewValue;
  for(unsigned int x = 0; x<512 ; x+=2)
  {
    NewValue = 0;
    NewValue = Super5[x]; // 0 2 4 6 8 10
    NewValue <<= 8;
    NewValue |= Super5[x+1];
    Super5_int[x/2] = NewValue;
  }

  // Afficher la table convertit en 16 bits
  unsigned char ligne = 0;
  for(unsigned int x = 0; x<256; x++)
  {
    Serial.print(Super5_int[x],HEX);
    Serial.print(" ");
    ligne++;
    if(ligne>16)
    {
      Serial.println(" ");
      ligne = 0;
    }
  }
  Serial.println("");
  Serial.println("");

  // Calculer le CRC
  int CRC = 0;
  for(unsigned int x = 1; x<256; x++)
  {
    CRC += Super5_int[x];
  }
  Serial.print("CRC =");
  Serial.println(-CRC,HEX);
  Serial.println(" ");
  while(1);
}

Il suffit de copier/coller votre carto dans le tableau en début de programme, d'injecter dans l'Arduino de votre choix et vous aurez le résultat par la liaison série (9600 bauds).

Je récupère donc le code qui correspond à ma nouvelle cartographie, je met à jour l'EEPROM, et je retourne essayer sur la voiture...

...Et boom, ça démarre de suite. 🤩

Je n'ai plus qu'à tester la voiture sur la route.....on attendra demain car aujourd'hui, jour de grève, c'est pas l'idéal 🙄

Du coup, j'ai 9 cartes à vendre si cela intéresse du monde, je peux les faire à 20€ pièce avec L'EEPROM programmée à votre convenance.

**Zorro_X** · November 17, 2018

il y a une heure, Aganyte a dit :

...Et boom, ça démarre de suite. 🤩

Génial ! merci !

Je viens de séparer ton sujet en 2 et mis dans la section Super 5 car le contenu est vraiment d'intérêt général !

Aganyte · November 17, 2018

Oui, je me doutais que c'est ce que tu allais faire 👍

Aganyte · November 17, 2018

Pour info, j'ai un pote qui a un émulateur d'EEPROM, on va l'essayer sur la voiture histoire de régler l'avance à l'allumage, mais aussi de valider mes autres théories. Le but est toujours de vous fournir un fichier de définition complet pour Tuner Pro 😉

**fv2a** · November 17, 2018

Je comprend pas tout, mais il n’empeche que je suis admiratif du travail effectué !

Aganyte · November 18, 2018

Essai de la voiture à froid ce matin. Elle est métamorphosée. Le régime à froid est plus élevé (environ 1500 tours) et descend tout doucement jusqu'à 900 tours une fois chaude. Pas d'oscillations durant cette phase (alors que c’était systématiquement le cas avant). En roulage, il n'y a plus de trou en bas de plage, ni de tremblement à régime intermédiaire.

Je pense qu'il faut aussi corriger l'avance car je sens que ce n'est pas encore parfait, mais la voiture est déjà redevenue agréable à conduire 👍

**Super5GL1986** · November 18, 2018

Respect pour tout ce travail

Aganyte · November 19, 2018

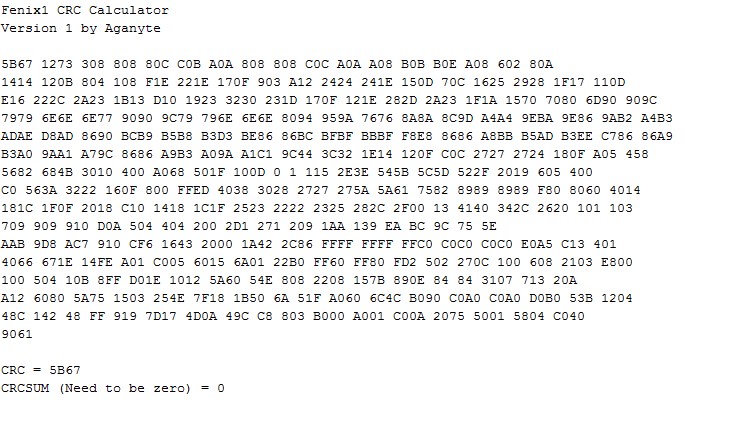

Voila une version très légèrement modifiée qui vérifie à la fin que la somme du Checksum calculé et celui contenu dans la ROM est bien nulle. Si c'est le cas, votre ROM peut être injecté, sinon, c'est que vous avez oublié de remplacer (ou mal remplacé) les deux premiers otcets

unsigned char Super5[512] = {

0x5B,0x67,0x12,0x73,0x03,0x08,0x08,0x08,0x08,0x0C,0x0C,0x0B,0x0A,0x0A,0x08,0x08,0x08,0x08,0x0C,0x0C,0x0A,0x0A,0x0A,0x08,0x0B,0x0B,0x0B,0x0E,0x0A,0x08,0x06,
0x02,0x08,0x0A,0x14,0x14,0x12,0x0B,0x08,0x04,0x01,0x08,0x0F,0x1E,0x22,0x1E,0x17,0x0F,0x09,0x03,0x0A,0x12,0x24,0x24,0x24,0x1E,0x15,0x0D,0x07,0x0C,0x16,0x25,
0x29,0x28,0x1F,0x17,0x11,0x0D,0x0E,0x16,0x22,0x2C,0x2A,0x23,0x1B,0x13,0x0D,0x10,0x19,0x23,0x32,0x30,0x23,0x1D,0x17,0x0F,0x12,0x1E,0x28,0x2D,0x2A,0x23,0x1F,
0x1A,0x15,0x70,0x70,0x80,0x6D,0x90,0x90,0x9C,0x79,0x79,0x6E,0x6E,0x6E,0x77,0x90,0x90,0x9C,0x79,0x79,0x6E,0x6E,0x6E,0x80,0x94,0x95,0x9A,0x76,0x76,0x8A,0x8A,
0x8C,0x9D,0xA4,0xA4,0x9E,0xBA,0x9E,0x86,0x9A,0xB2,0xA4,0xB3,0xAD,0xAE,0xD8,0xAD,0x86,0x90,0xBC,0xB9,0xB5,0xB8,0xB3,0xD3,0xBE,0x86,0x86,0xBC,0xBF,0xBF,0xBB,
0xBF,0xF8,0xE8,0x86,0x86,0xA8,0xBB,0xB5,0xAD,0xB3,0xEE,0xC7,0x86,0x86,0xA9,0xB3,0xA0,0x9A,0xA1,0xA7,0x9C,0x86,0x86,0xA9,0xB3,0xA0,0x9A,0xA1,0xC1,0x9C,0x44,
0x3C,0x32,0x1E,0x14,0x12,0x0F,0x0C,0x0C,0x27,0x27,0x27,0x24,0x18,0x0F,0x0A,0x05,0x04,0x58,0x56,0x82,0x68,0x4B,0x30,0x10,0x04,0x00,0xA0,0x68,0x50,0x1F,0x10,
0x0D,0x00,0x00,0x00,0x01,0x01,0x15,0x2E,0x3E,0x54,0x5B,0x5C,0x5D,0x52,0x2F,0x20,0x19,0x06,0x05,0x04,0x00,0x00,0xC0,0x56,0x3A,0x32,0x22,0x16,0x0F,0x08,0x00,
0xFF,0xED,0x40,0x38,0x30,0x28,0x27,0x27,0x27,0x5A,0x5A,0x61,0x75,0x82,0x89,0x89,0x89,0x89,0x0F,0x80,0x80,0x60,0x40,0x14,0x18,0x1C,0x1F,0x0F,0x20,0x18,0x0C,
0x10,0x14,0x18,0x1C,0x1F,0x25,0x23,0x22,0x22,0x23,0x25,0x28,0x2C,0x2F,0x00,0x00,0x13,0x41,0x40,0x34,0x2C,0x26,0x20,0x01,0x01,0x01,0x03,0x07,0x09,0x09,0x09,
0x09,0x10,0x0D,0x0A,0x05,0x04,0x04,0x04,0x02,0x00,0x02,0xD1,0x02,0x71,0x02,0x09,0x01,0xAA,0x01,0x39,0x00,0xEA,0x00,0xBC,0x00,0x9C,0x00,0x75,0x00,0x5E,0x0A,
0xAB,0x09,0xD8,0x0A,0xC7,0x09,0x10,0x0C,0xF6,0x16,0x43,0x20,0x00,0x1A,0x42,0x2C,0x86,0xFF,0xFF,0xFF,0xFF,0xFF,0xC0,0xC0,0xC0,0xC0,0xC0,0xE0,0xA5,0x0C,0x13,
0x04,0x01,0x40,0x66,0x67,0x1E,0x14,0xFE,0x0A,0x01,0xC0,0x05,0x60,0x15,0x6A,0x01,0x22,0xB0,0xFF,0x60,0xFF,0x80,0x0F,0xD2,0x05,0x02,0x27,0x0C,0x01,0x00,0x06,
0x08,0x21,0x03,0xE8,0x00,0x01,0x00,0x05,0x04,0x01,0x0B,0x08,0xFF,0xD0,0x1E,0x10,0x12,0x5A,0x60,0x05,0x4E,0x08,0x08,0x22,0x08,0x15,0x7B,0x89,0x0E,0x00,0x84,
0x00,0x84,0x31,0x07,0x07,0x13,0x02,0x0A,0x0A,0x12,0x60,0x80,0x5A,0x75,0x15,0x03,0x25,0x4E,0x7F,0x18,0x1B,0x50,0x00,0x6A,0x05,0x1F,0xA0,0x60,0x6C,0x4C,0xB0,
0x90,0xC0,0xA0,0xC0,0xA0,0xD0,0xB0,0x05,0x3B,0x12,0x04,0x04,0x8C,0x01,0x42,0x00,0x48,0x00,0xFF,0x09,0x19,0x7D,0x17,0x4D,0x0A,0x04,0x9C,0x00,0xC8,0x08,0x03,
0xB0,0x00,0xA0,0x01,0xC0,0x0A,0x20,0x75,0x50,0x01,0x58,0x04,0xC0,0x40,0x90,0x61

};
unsigned int Super5_int[256];

void setup()
{
  Serial.begin(9600);
  Serial.println("");
  Serial.println("Fenix1 CRC Calculator");
  Serial.println("Version 1 by Aganyte");
  Serial.println("");
}

void loop()
{
  // Convertir de char à int
  unsigned int NewValue;
  for(unsigned int x = 0; x<512 ; x+=2)
  {
    NewValue = 0;
    NewValue = Super5[x]; // 0 2 4 6 8 10
    NewValue <<= 8;
    NewValue |= Super5[x+1];
    Super5_int[x/2] = NewValue;
  }

  // Afficher la table convertit en 16 bits
  unsigned char ligne = 0;
  for(unsigned int x = 0; x<256; x++)
  {
    Serial.print(Super5_int[x],HEX);
    Serial.print(" ");
    ligne++;
    if(ligne>16)
    {
      Serial.println(" ");
      ligne = 0;
    }
  }
  Serial.println("");
  Serial.println("");

  // Calculer le CRC
  int CRC = 0;
  for(unsigned int x = 1; x<256; x++)
  {
    CRC += Super5_int[x];
  }
  Serial.print("CRC = ");
  Serial.println(-CRC,HEX);
  Serial.print("CRCSUM (Need to be zero) = ");
  Serial.println(Super5_int[0]+=CRC,HEX);
  Serial.println(" ");
  while(1);
}

**Zorro_X** · November 19, 2018

C’est du code arduino ça... Tu te sers d’un arduino pour faire tes reprog ?

Aganyte · November 19, 2018

Oui, c'est du code Arduino, il me sert juste pour calculer le CRC (octet 0 et 1 de la ROM) car avec un mauvais CRC, la voiture ne démarre pas.

Sign In

This is not a forum but a community!

Cartographie AEI : astuces & interventions

Recommended Posts

Aganyte 29

Aganyte 29

Zorro_X 647

Aganyte 29

Aganyte 29

Zorro_X 647

Aganyte 29

Super5GL1986 271

Zorro_X 647

Aganyte 29

Zorro_X 647

Aganyte 29

Ermi 446

Aganyte 29

Ermi 446

Aganyte 29

Zorro_X 647

Aganyte 29

Aganyte 29

fv2a 847

Aganyte 29

Super5GL1986 271

Aganyte 29

Zorro_X 647

Aganyte 29

Archived

Recently Browsing 0 members

Browse

Renault Super 5

Activity

Store

Important Information
