Hello,



Il y a quelques semaines, sur les-anciennes.com, une annonce est publiée pour deux plips complet de R25 / Alpine comme on en voit rarement, à prix pas trop déconnant.

J'en ai acheté un que j'ai reçu quelques jours plus tard. Et là bien sûr... la télécommande ne marche pas !






Il s'agit des premiers modèles, le bouton pousse une languette qui connecte les piles et alimente le circuit. A l'activation, aucun signe de vie.

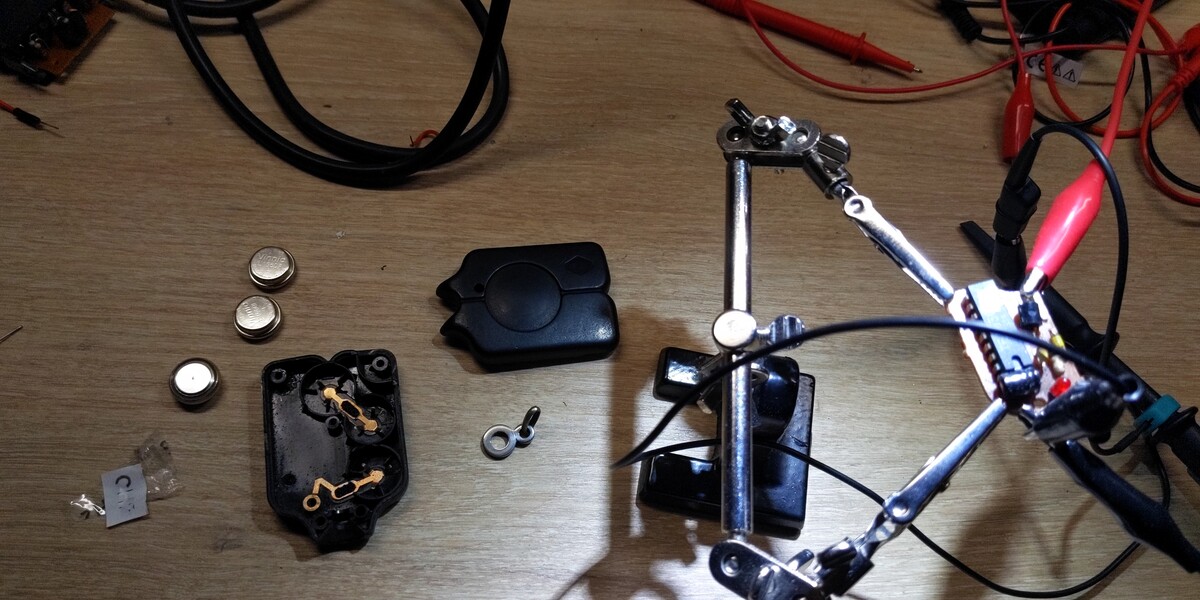

Je démonte donc circuit imprimé du boîtier et je tente de l'alimenter en direct (4,5 V) avec mon alim de labo : que nenni.






Après un bon nettoyage et ponçage léger des contacts au grain 1000, j'obtiens finalement un allumage de la LED rouge, mais je ne vois rien à la diode IR.

Le circuit est relativement simple, en regardant le datasheet du TAE5500 on comprend vite comment ça fonctionne. Première analyse : il n'y a pas de tension sur le collecteur du transistor qui pilote la diode IR, et pas de signal sur la base (pilotée par le TAE5500). C'est pas gagné, je me demande si il n'est pas simplement HS.

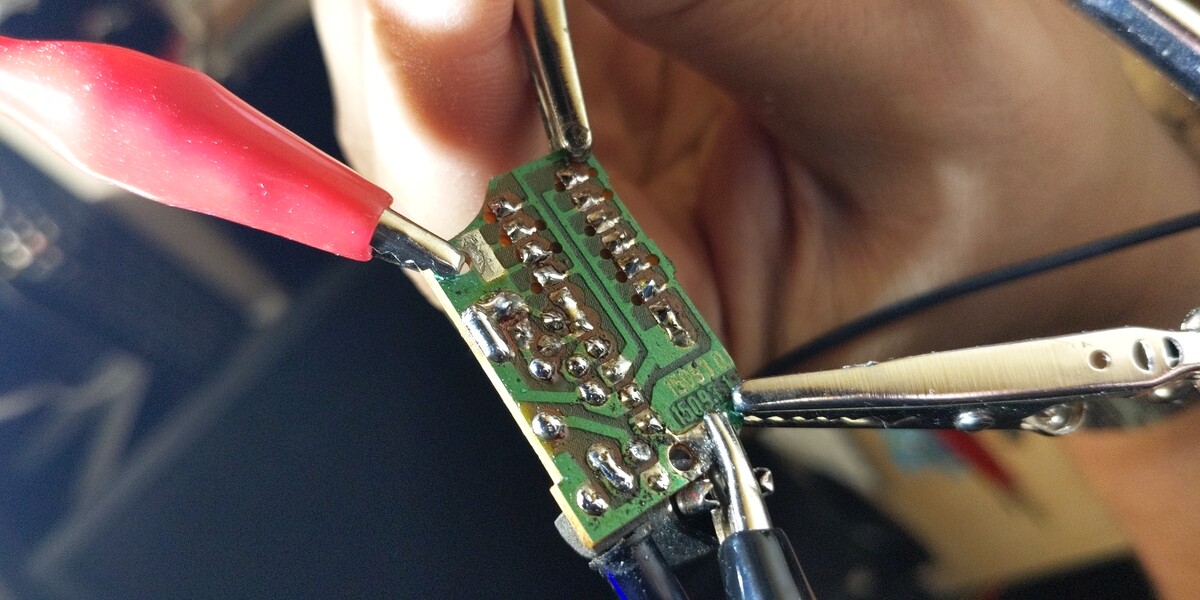

Je remarque quand même une soudure fissurée et je décide donc de les reprendre toutes, avec un très léger apport d'étain neuf.






Et là... j'obtiens bien un signal sur la base du transistor 😁 Le signal est furtif, le TAE envoie 3 fois le code et s'éteint, même si on laisse le bouton appuyé (ou la carte alimentée).

Mon vieil oscilloscope ne permet pas de mémoriser une trace... mais on la devine quand même passer (ici au niveau de la diode IR, 1V/div) !



https://stash.netnix.in/index.php/s/odsa6Wxj8awTZ6T

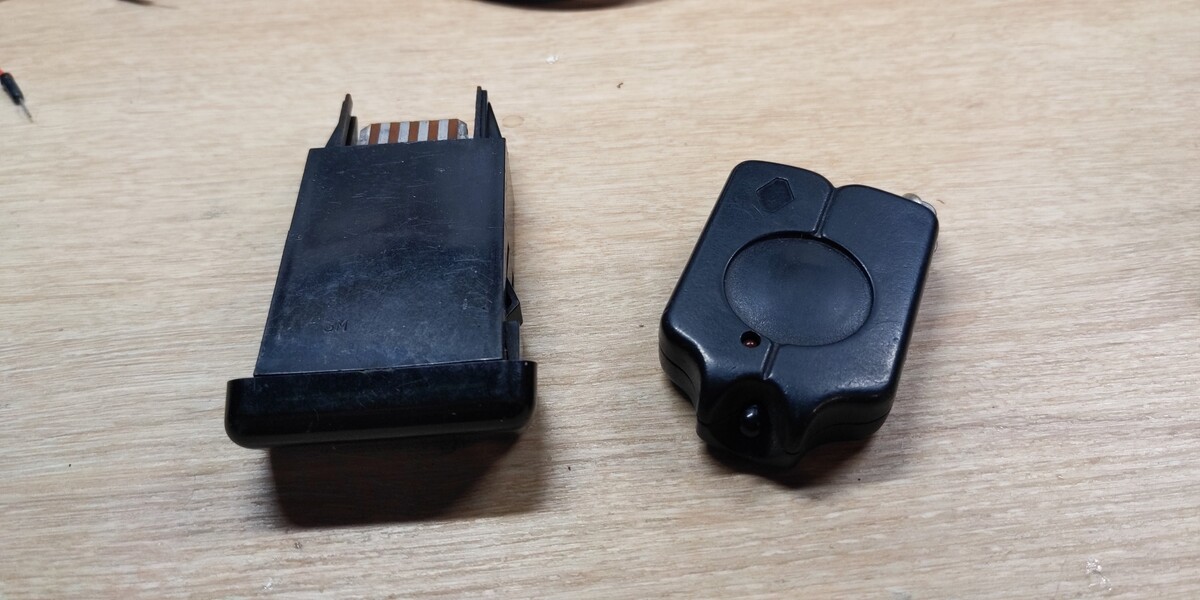

Finalement, une réparation pas si compliquée. Remontage du tout dans le boitier, et ça fonctionne.



https://stash.netnix.in/index.php/s/rxXFx4NBZ9s4t4H



Mise en place du récepteur dans ma R11 pour tester :



https://stash.netnix.in/index.php/s/xCCNJiWXGXaMCyx



C'est validé



Si ce plip intéresse quelqu'un, je ne pense pas le garder... faites un MP 😉

A+

Thomas

Edited by ThomasL
  • Well done! 1
Posted

Il y a un peu le même effet de "soudures sèches" dans les boîtiers cartier... c'est simple, mais efficace ! :top:

Posted

Effectivement pas très courant ce boitier.



Sur les boîtiers rectangle, modèle d'après,  c'est souvent les soudures de la led IR qui lâchent.

J'en avais réparé 2.

Posted

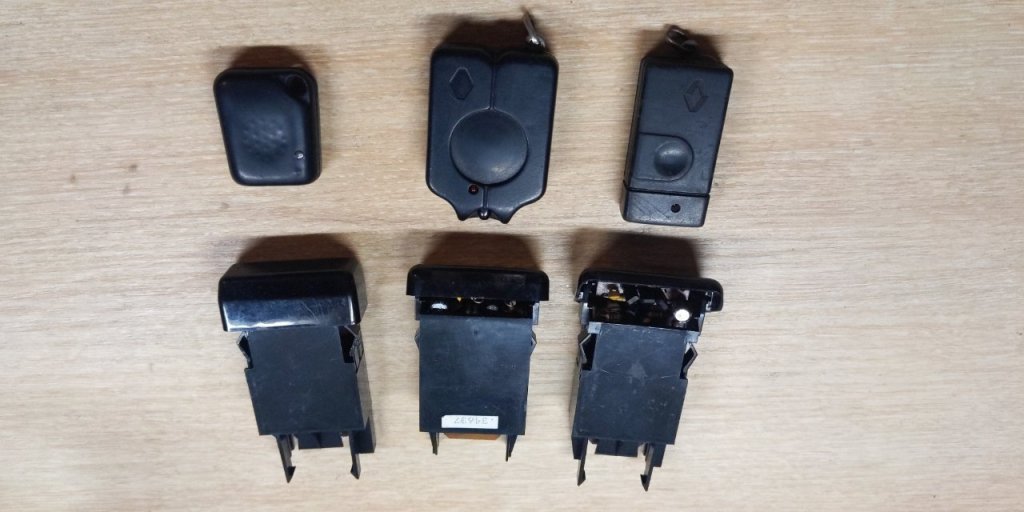

Petite photo de famille, avant que deux d'entre eux ne partent vers de nouveaux horizons (enfin, quand j'aurai trouvé les acheteurs 😅).




  • ThomasL changed the title to Histoire d'un plip
Posted

Bonjour,

Pouvez vous faire une photo du 1er plip dans l'autre sens, il y a deux modèles, l'un avec la vis sur le côté, l'autre au centre. Merci

Posted
13 minutes ago, sissat said:

Bonjour,

Pouvez vous faire une photo du 1er plip dans l'autre sens, il y a deux modèles, l'un avec la vis sur le côté, l'autre au centre. Merci



Bonjour, je vous fais ça le week-end prochain, je suis en déplacement cette semaine 😉
