gillou

Carburateur 28 34 Z10 : Les Cales

43 posts in this topic

Recommended Posts

MAJ :nosweat:

Ca chauffe sous les capots de super 5 à moteur F2N depuis ’87…

…une cylindrée généreuse dans un espace confiné, une culasse de type “reverse-flow“ (admission et échappement du même côté) où les collecteurs sont fixés l’un sur l’autre.

Les échanges thermiques induits sont donc suffisants pour créer des problèmes de fonctionnement sur le carburateur (la PERCOLATION) et réduire sa longévité (déformation de son embase puis de son corps).

Un jeu de cales / joints a été prévu sous ce dernier afin de lutter contre la chaleur transmise par conduction.


* Les SUPER 5 GTX ET BACCARA (BVM) qui sont apparues lors du restylage de la gamme ont, pour quelques premiers modèles, été livrées avec un carburateur WEBER 32 DRT mais c’est le SOLEX 28 34 Z10 qui officiera sur cette série.

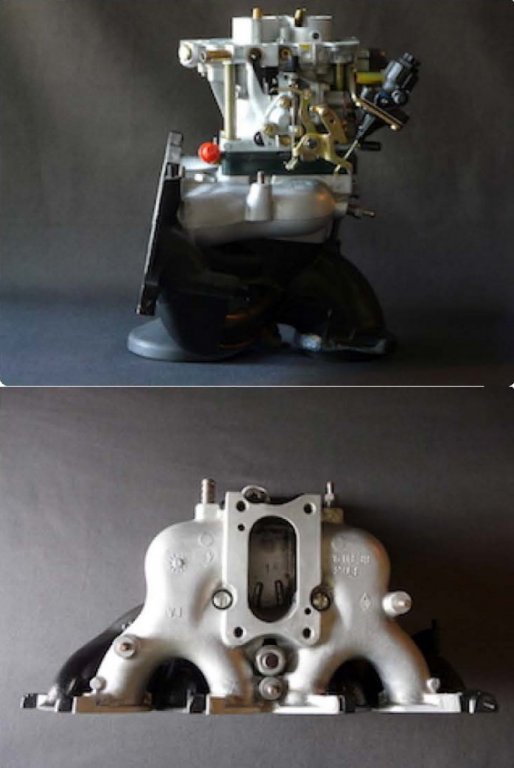

ENSEMBLE CARBU / PIPES ET COLLECTEUR D'ADMISSION :

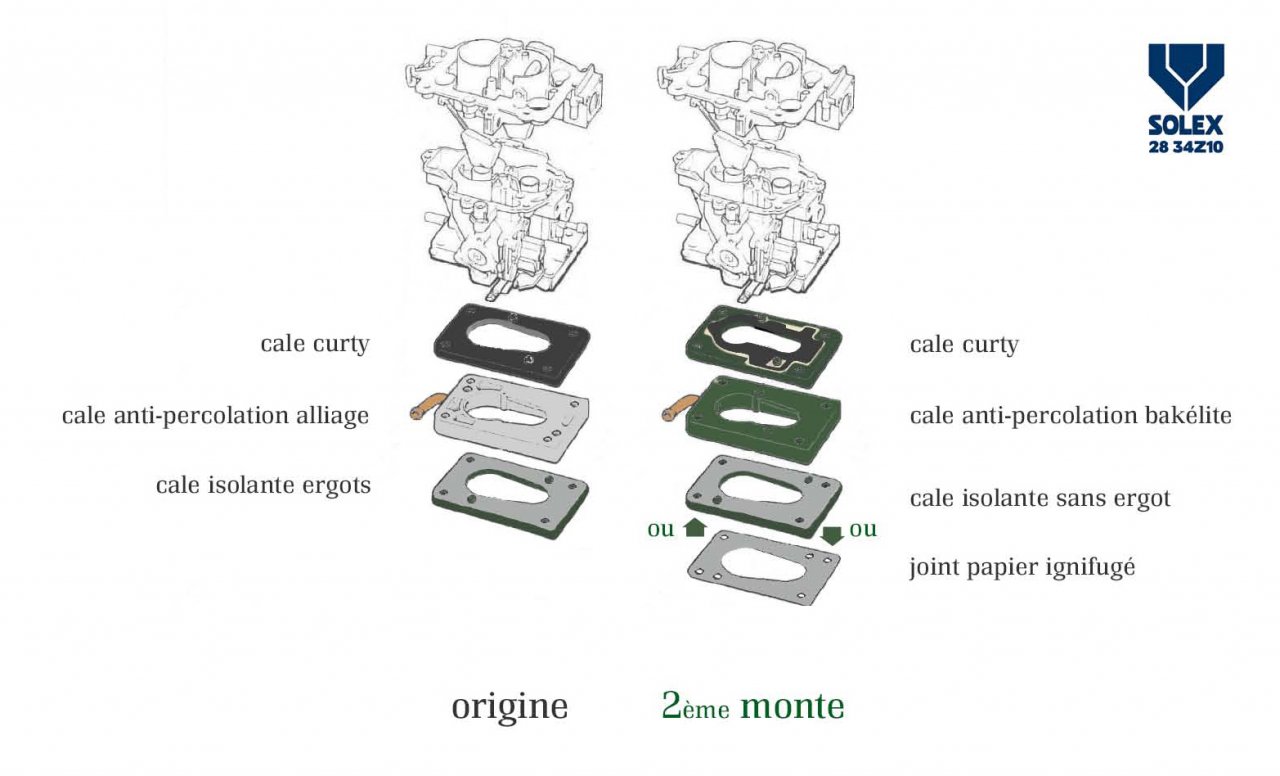

Le SOLEX 28 34 Z10 a connu quelques améliorations, ses cales aussi, cela se résume en une évolution du montage d’origine.





Références et prix :

CURTY 1ère génération noire : 77 00 747 875

CURTY 2ème génération bakélite : 77 00 747 875 : 40,96 € HT en février 2016

ANTI-PERCOLATION ALLIAGE * : 77 00 033 367

ISOLANTE ERGOTS (EPUISEE ? ) : 77 00 741 039 : 12,74 € HT en 2010

ANTI -PERCOLATION BACKÉLITE : 77 01 203 234 : 97,85 € HT en février 2016

ISOLANTE SANS ERGOT * : 77 00 856 123 : 9,26 € HT en 2010

JOINT PAPIER IGNIFUGÉ : 77 00 856 120 : 2,74 € HT en février 2016



* SOLD OUT




ORIGINE :

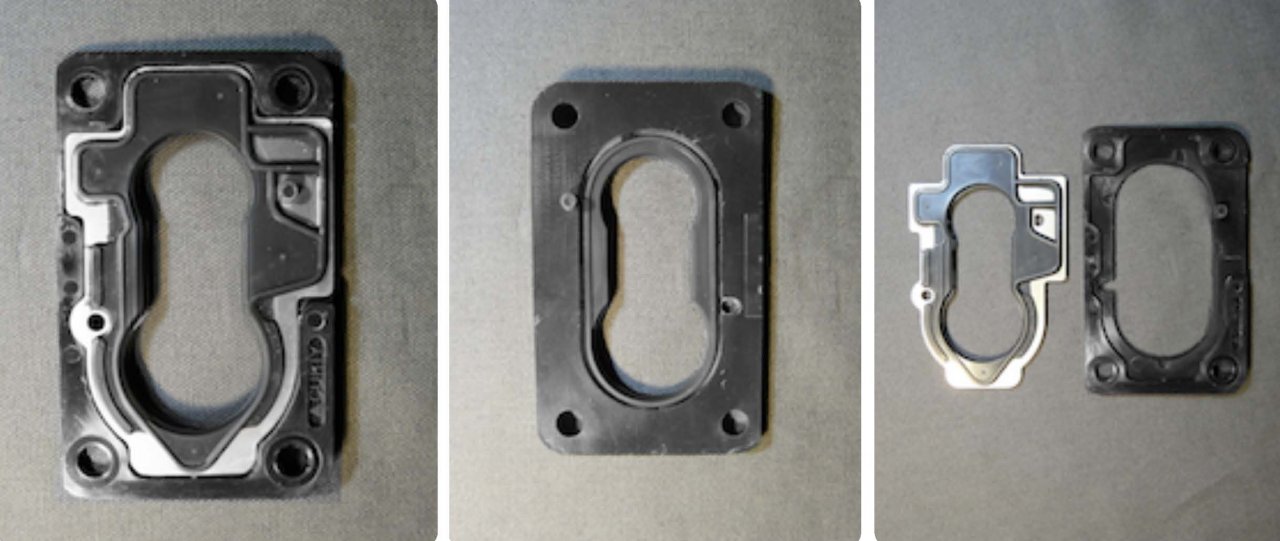

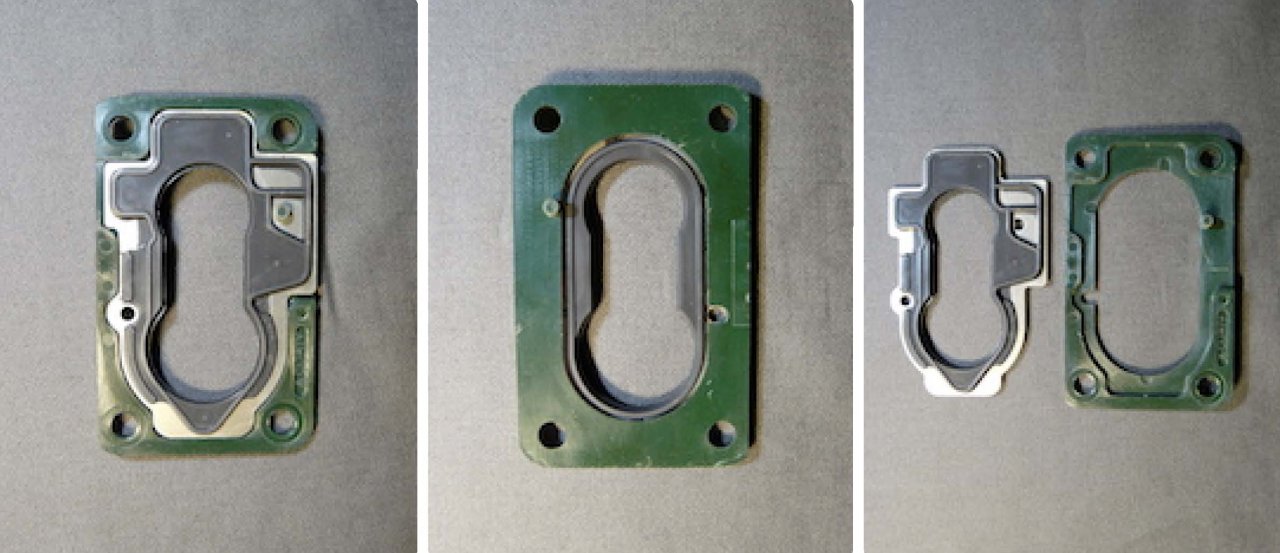

1. CALE CURTY : REFERENCE . 77 00 747 875

En 2 parties, elle se place directement sous la semelle du carburateur.

. le 1er élément possède sur une base métallique des renflements en caoutchouc (non-présents sur les premières modèles) qui étanchent les puits d’admission.

. la partie basse est une cale isolante noire avec un ergot qui la traverse pour son centrage…

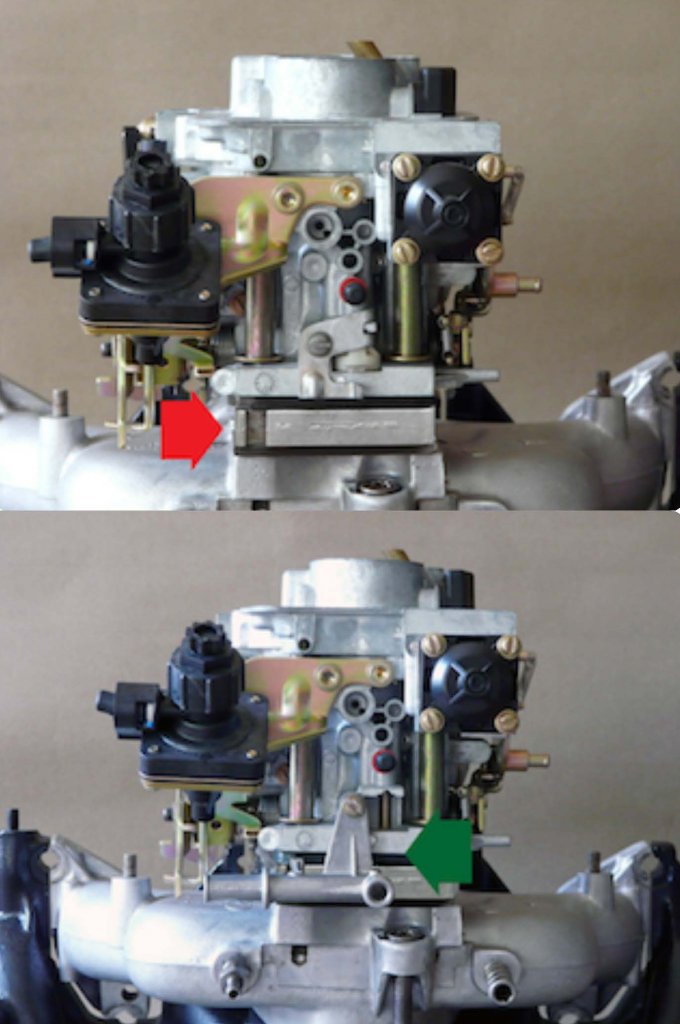

Dans une configuration de culasse cross-flow, cette épaisseur de cale suffirait, ici, il à été prévu un complément…

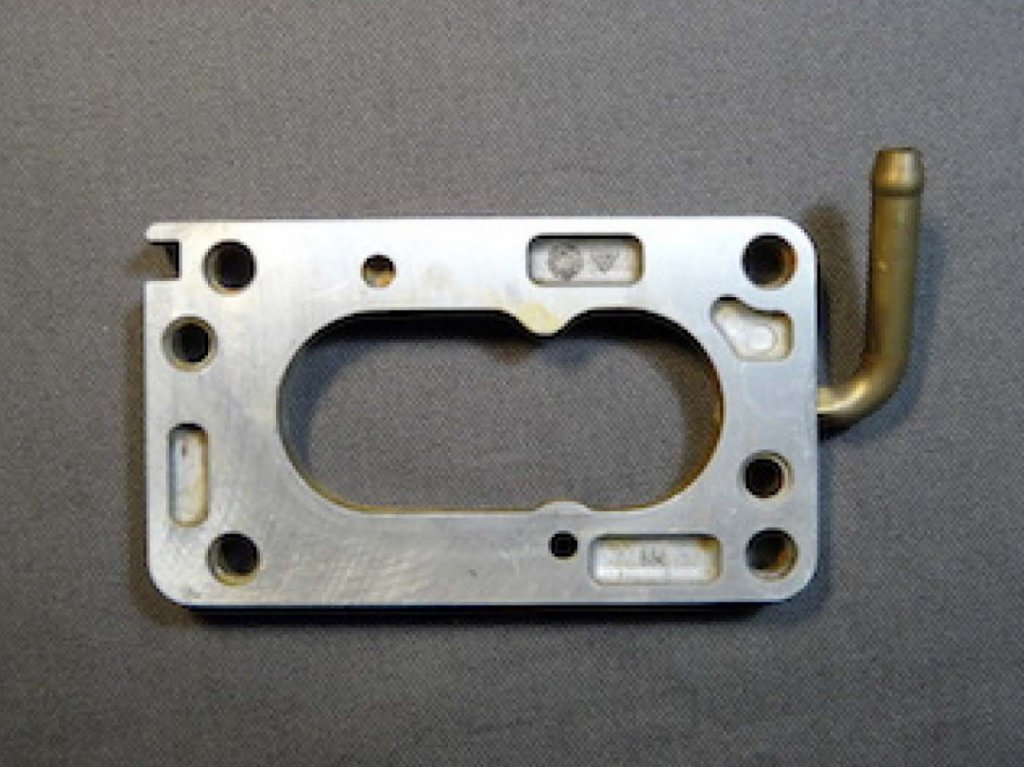

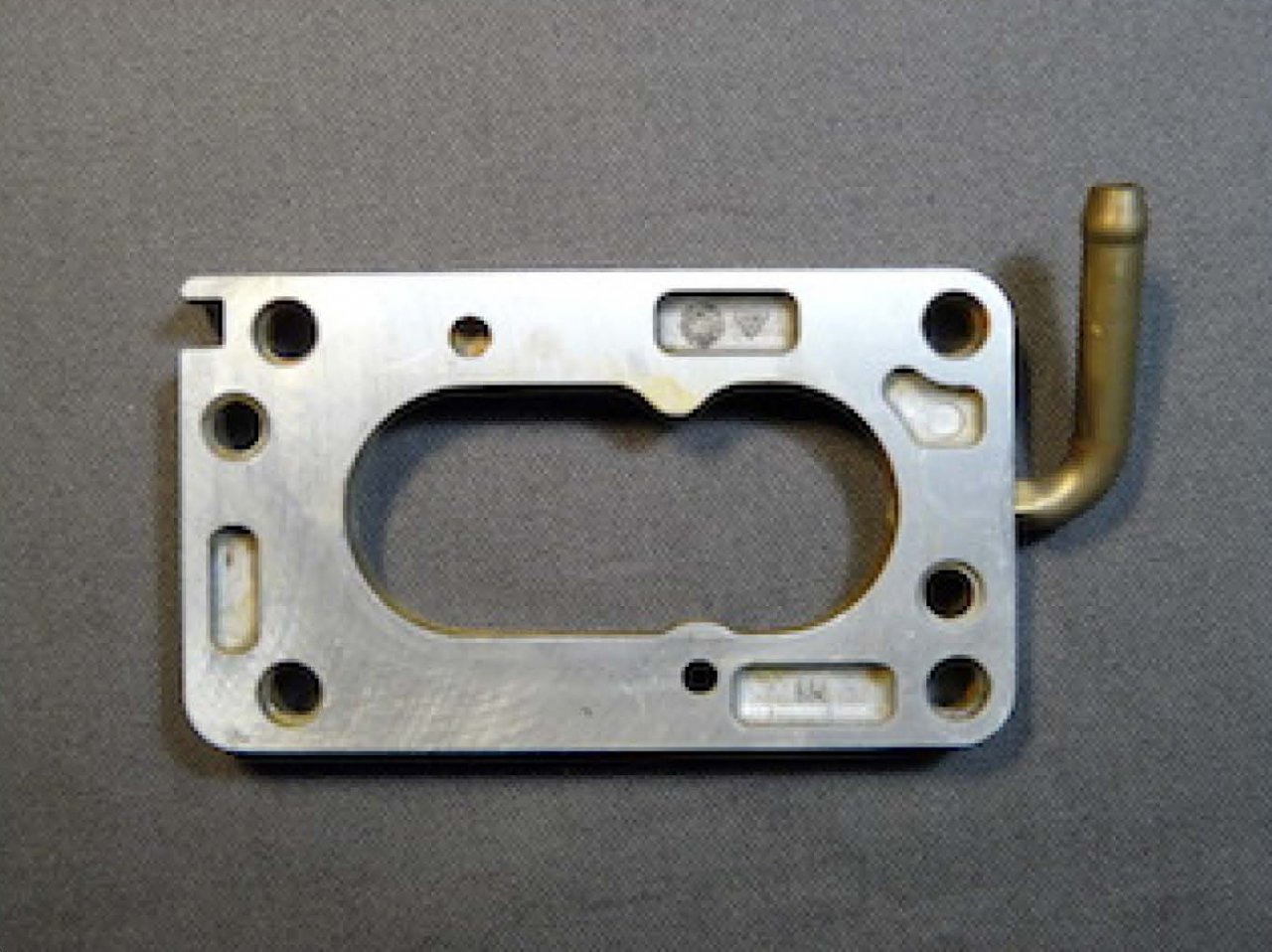

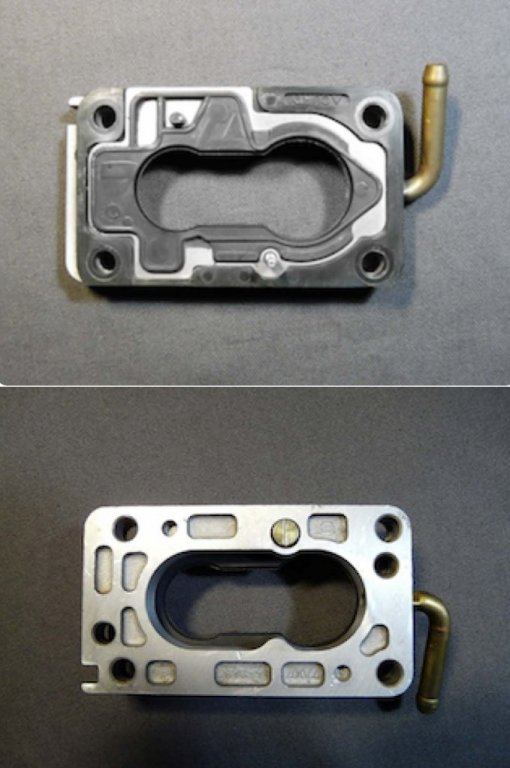

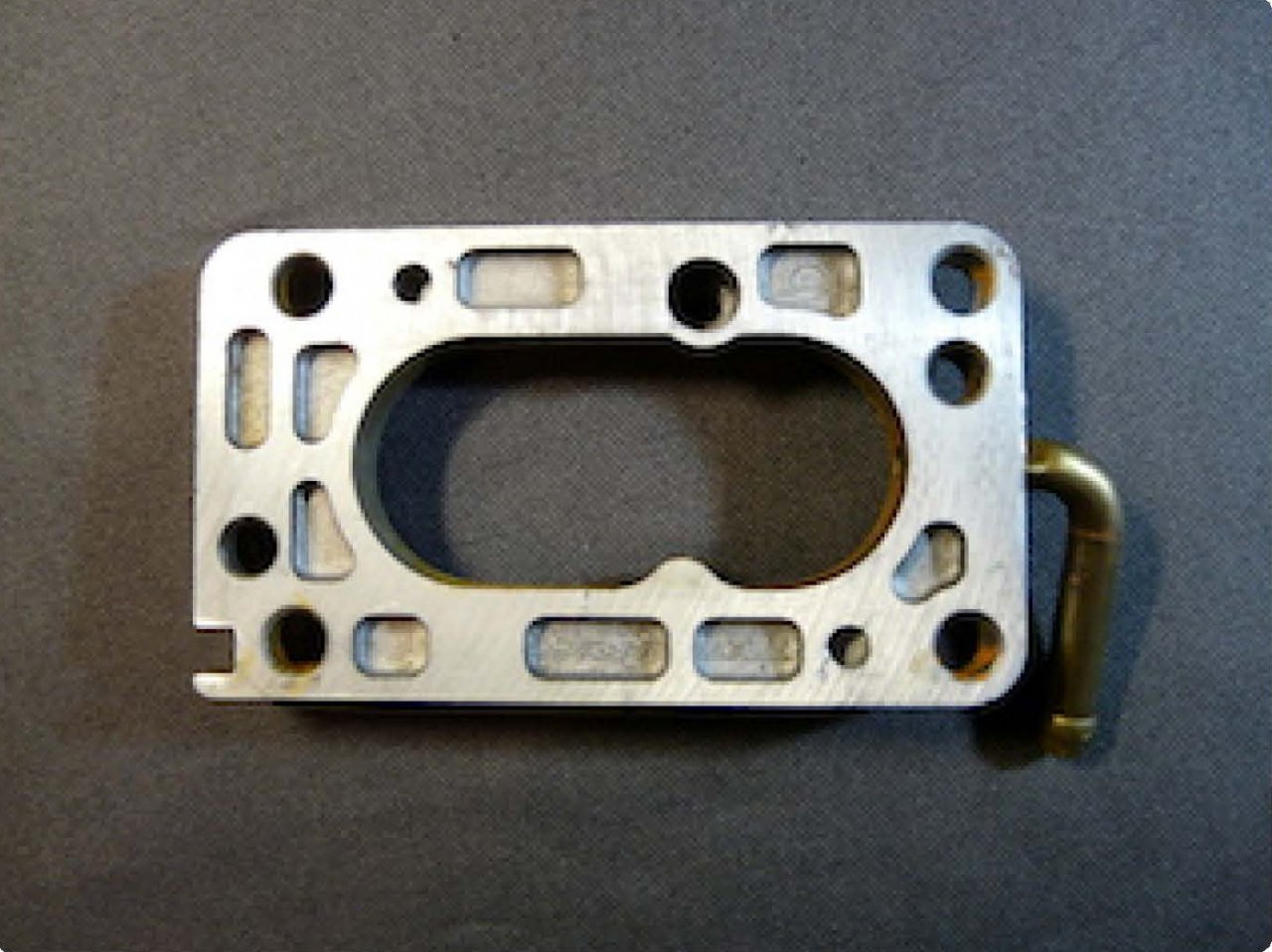

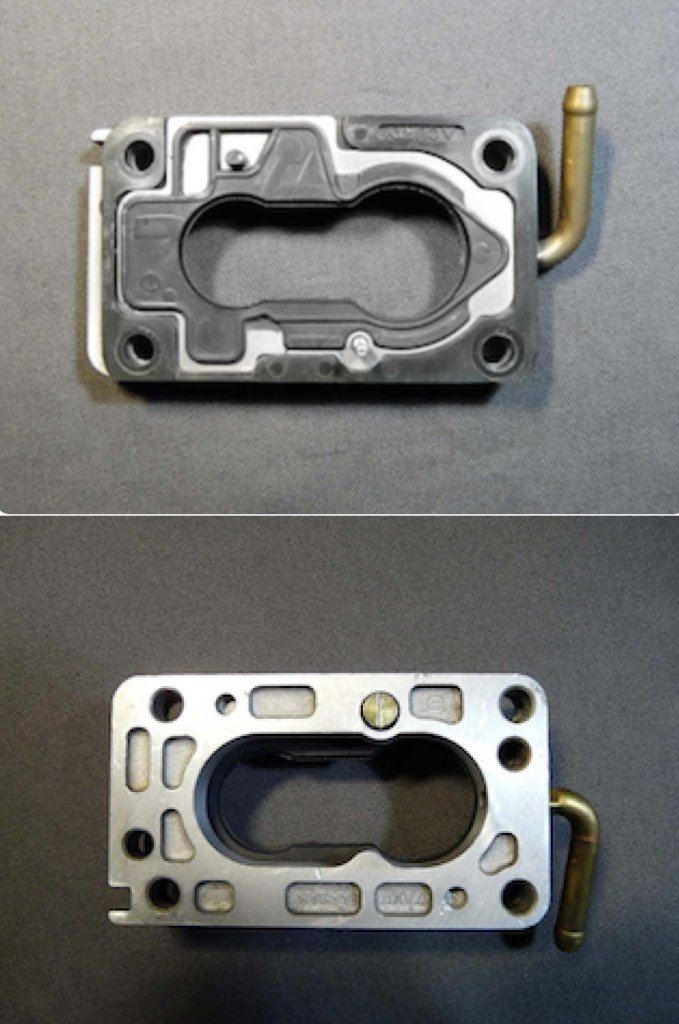

2. LA CALE ANTI-PERCOLATION EN ALLIAGE : REFERENCE 77 00 033 367

DESSUS :


DESSOUS :



Elle a pour but de diminuer le phénomène d’évaporation du carburant contenu dans les cuves du carburateur.
Une vis et son joint la solidarise (avec la cale CURTY) à la semelle du carburateur, dessous, 2 trous qui reçoivent les ergots de la cale isolante…


. ANTI-PERCOLATION MAIS PAS QUE … :

La cales est épaisse, elle a en façade un piquage servant au recyclage des vapeurs d’huile et d’essence par dépression moteur… C’est le RENIFLARD.



Les correspondances sont le décanteur du moteur et la boite à air…

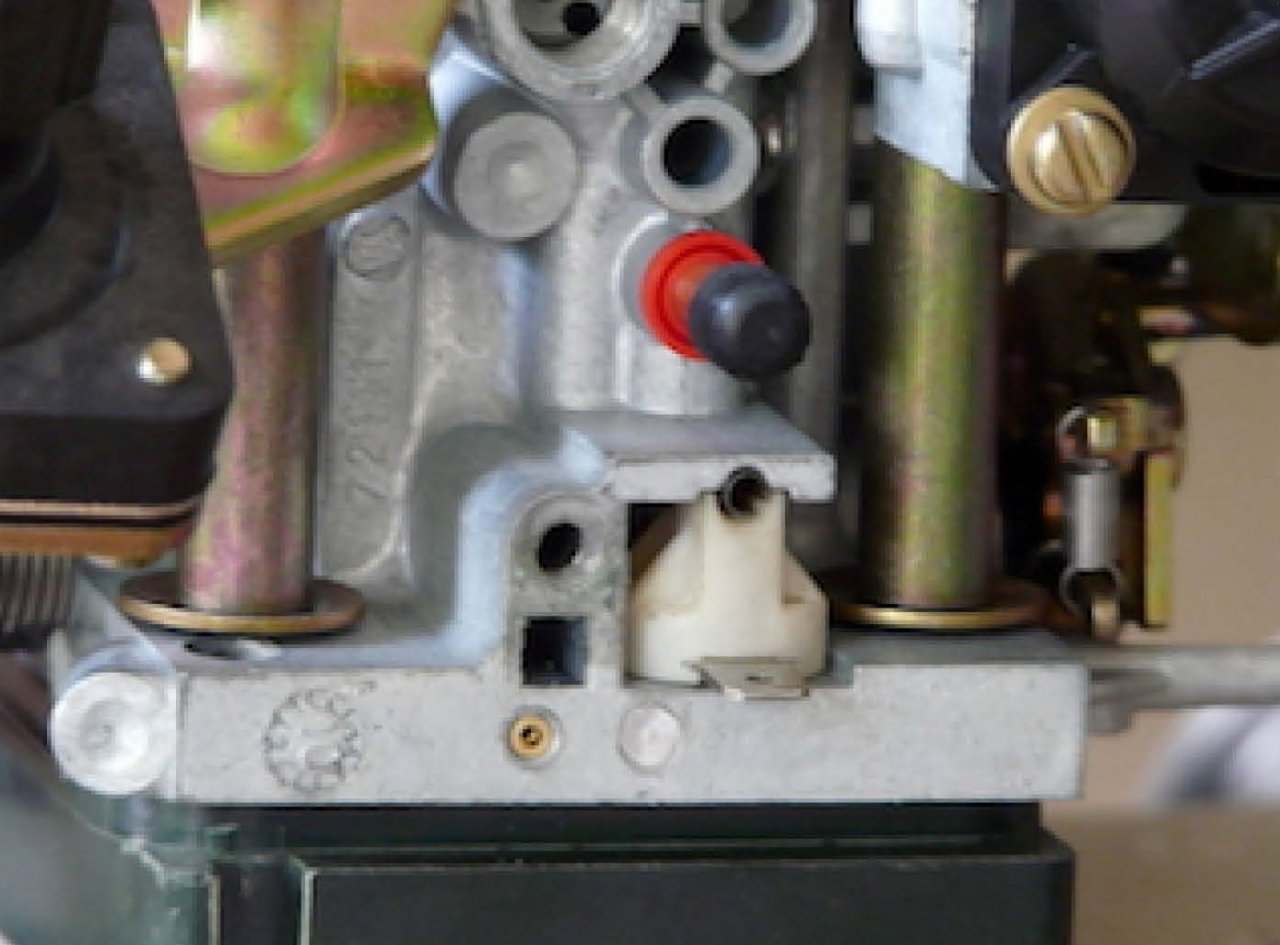

A l’arrière, un renfoncement (en rouge) permet de caler un système de réchauffage de carburant (en vert) disponible uniquement sur les véhicules de gammes supérieures équipés eux aussi du SOLEX 28 34 Z10 jusqu’en 1988.






Sur les SUPER 5 équipées d’un moteur F2N, il s’agit d’un réchauffeur électrique incrusté dans la semelle du carburateur, ici visible sans son capot…

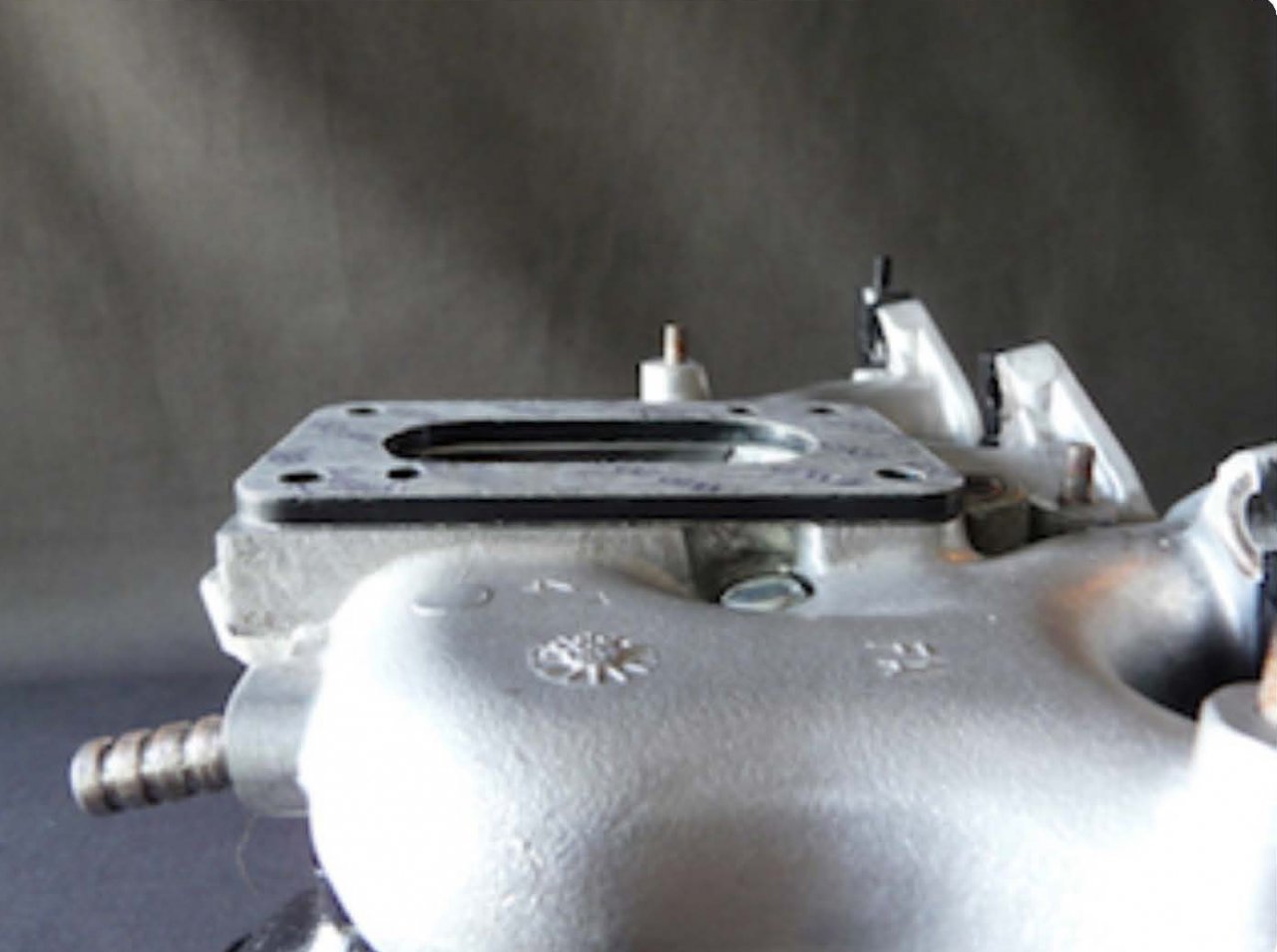

3. CALE ISOLANTE (AVEC ERGOTS ET JOINT IGNIFUGÉ DE CHAQUE CÔTÉ) :REFERENCE . 77 00 741 039




2ème MONTE :

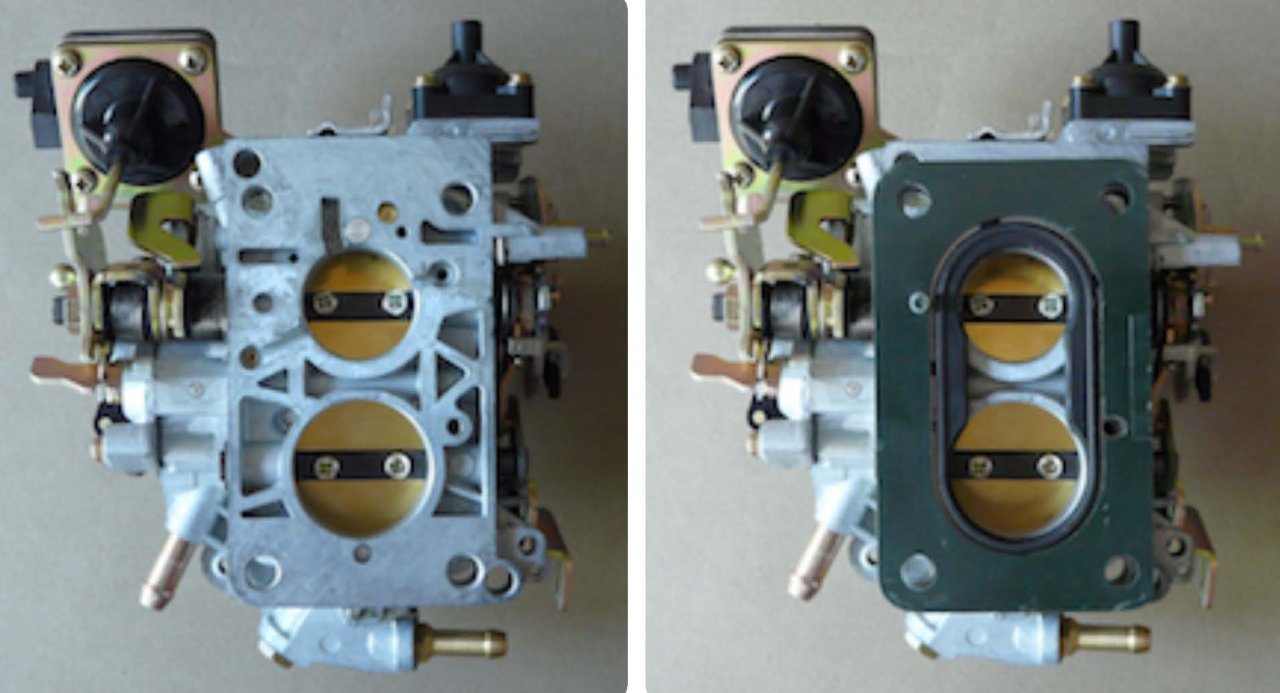

1. LA CALE CURTY : REFERENCE . 77 00 747 875

La partie basse est en BAKELITE avec son ergot traversant…

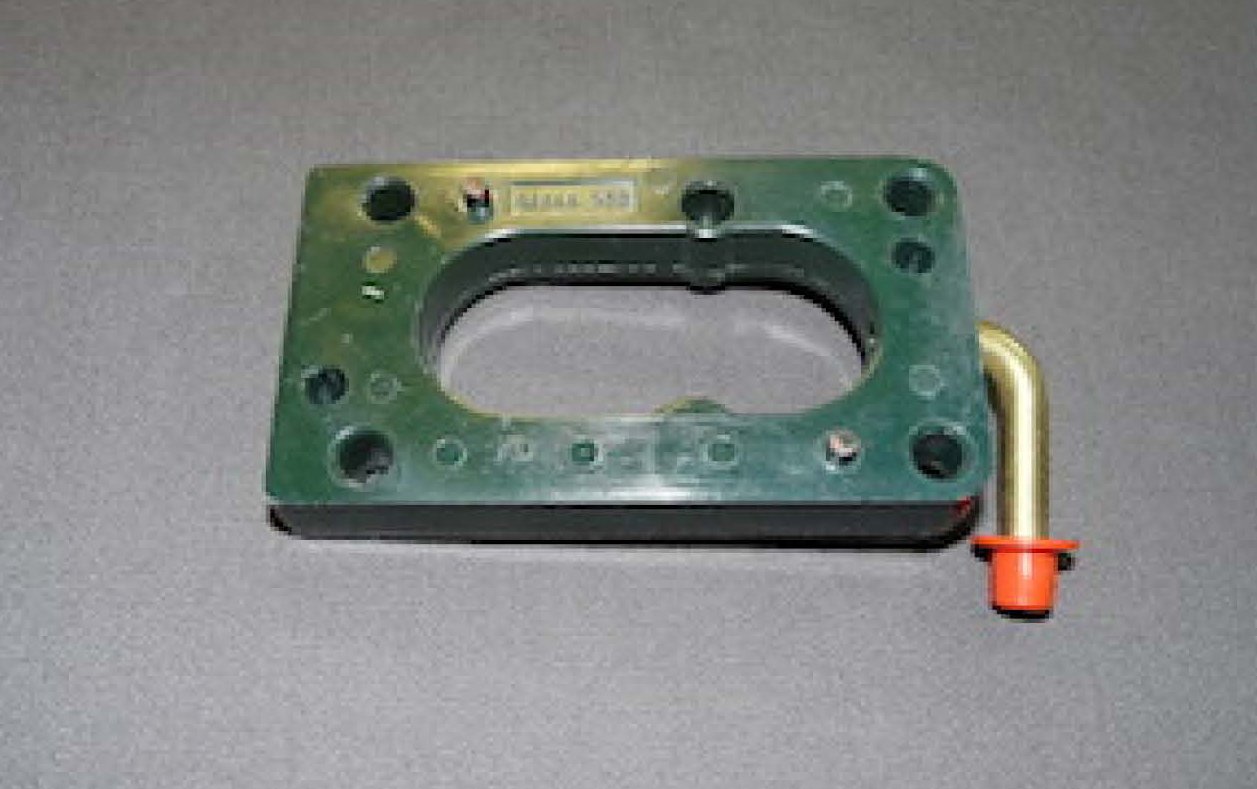

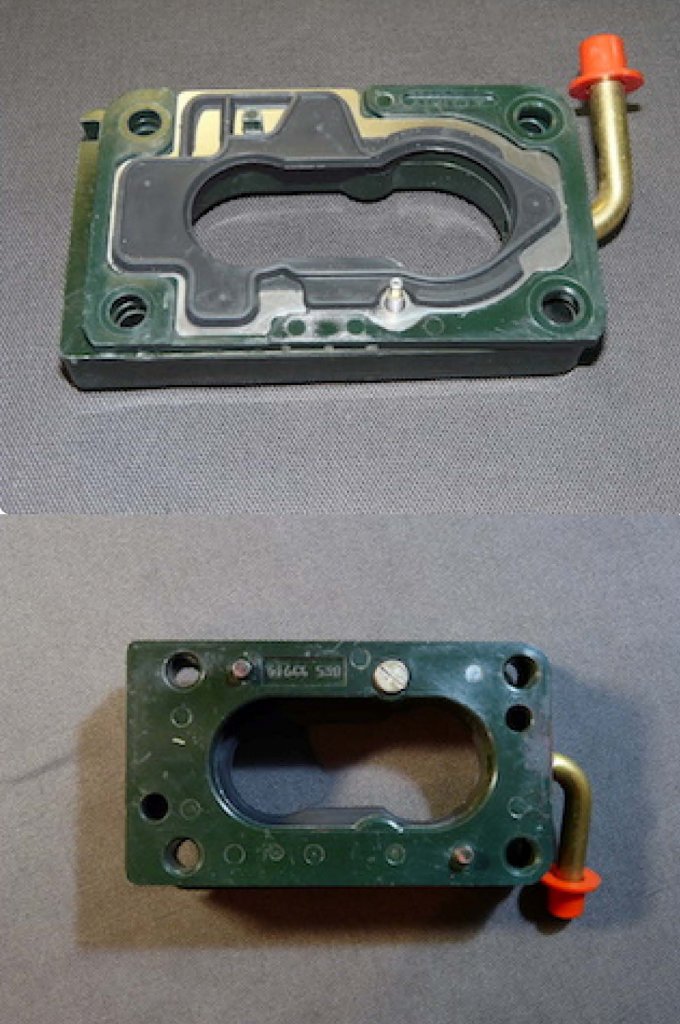

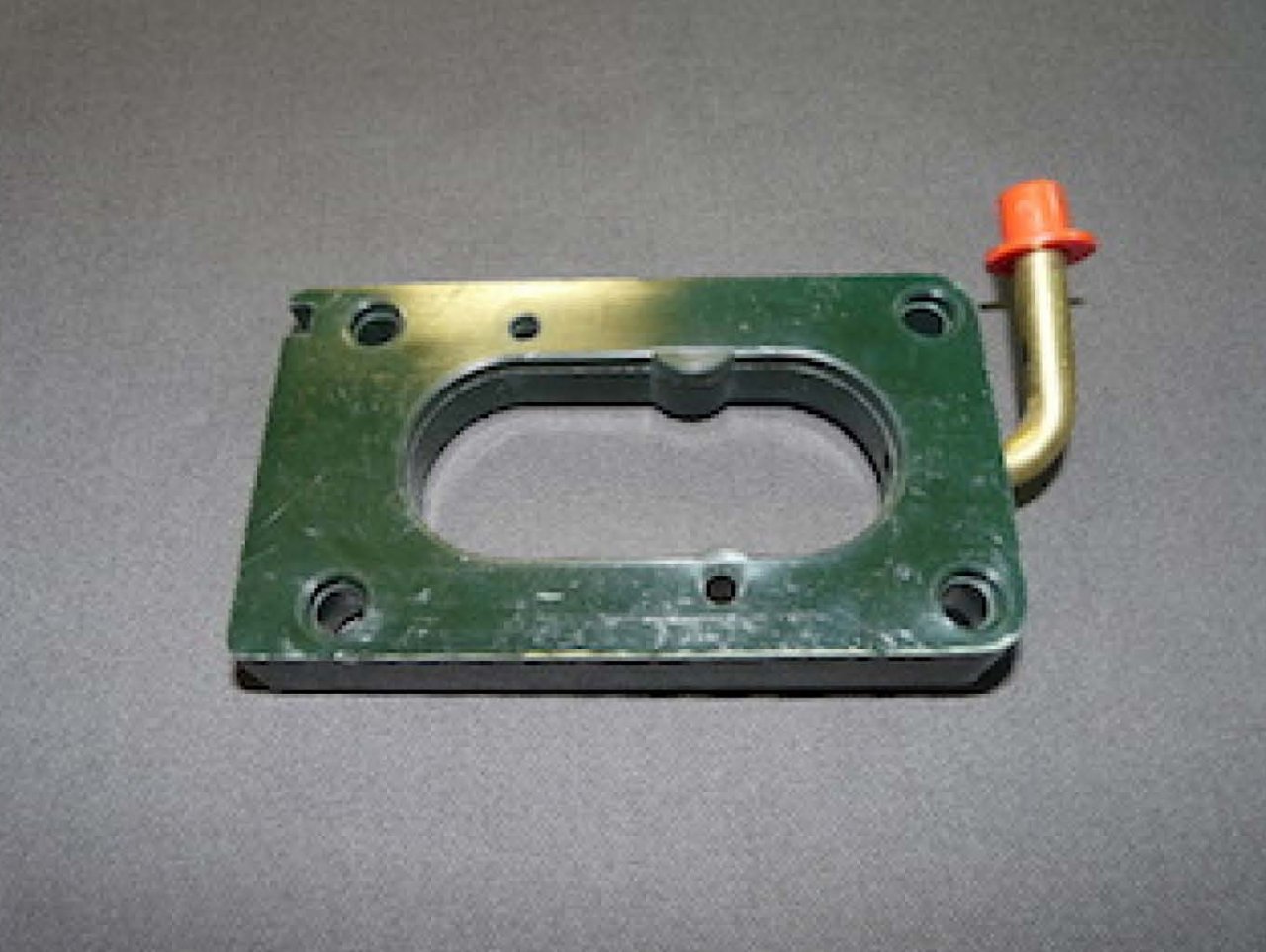

2. LA CALE ANTI-PERCOLATION : référence 77 00 203 234

Avec une épaisseur majorée depuis la précédente génération, cette cale est désormais en BAKÉLITE comme la CURTY qui la précède, sa composition lui permet de moins conduire la chaleur et peut-être d’être moins sujette à la déformation (?).

DESSUS :

DESSOUS :

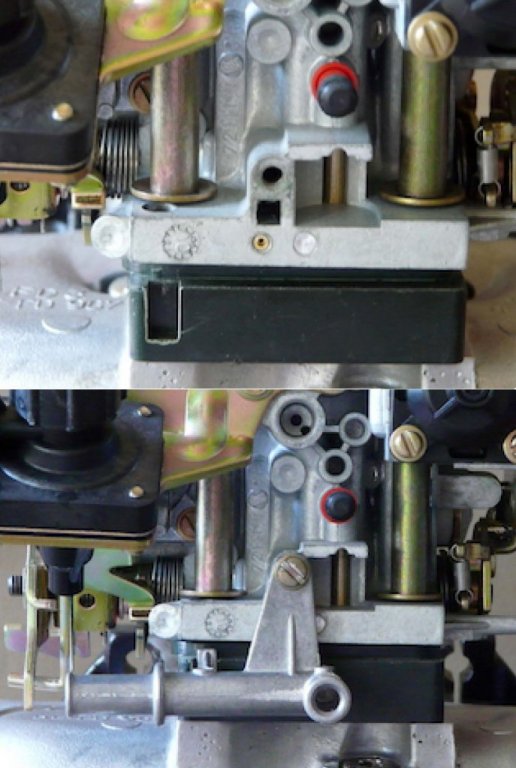

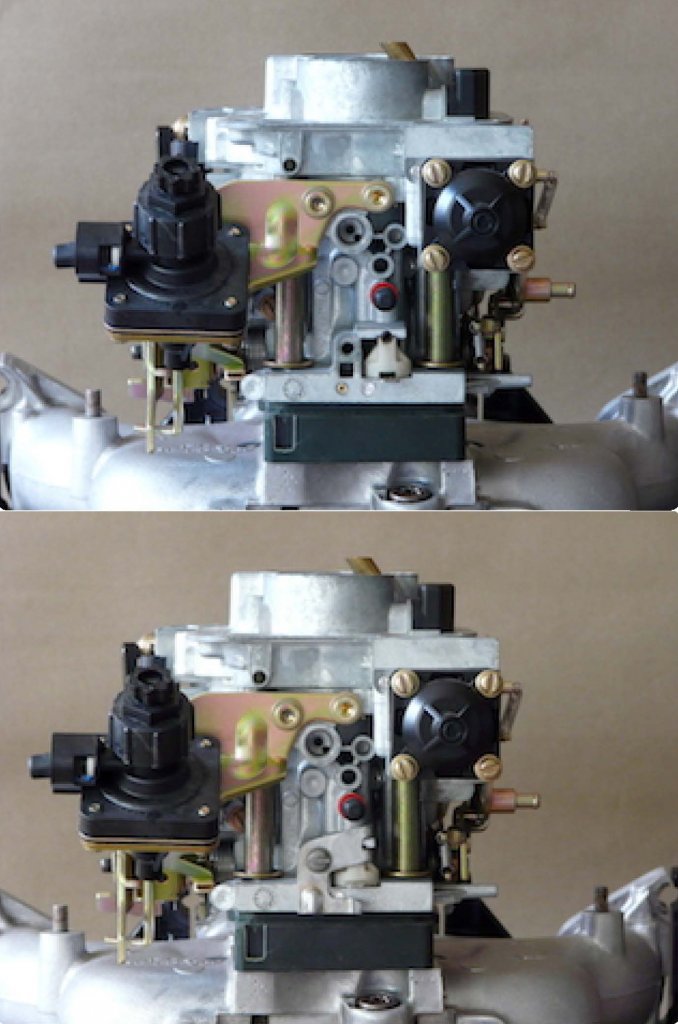

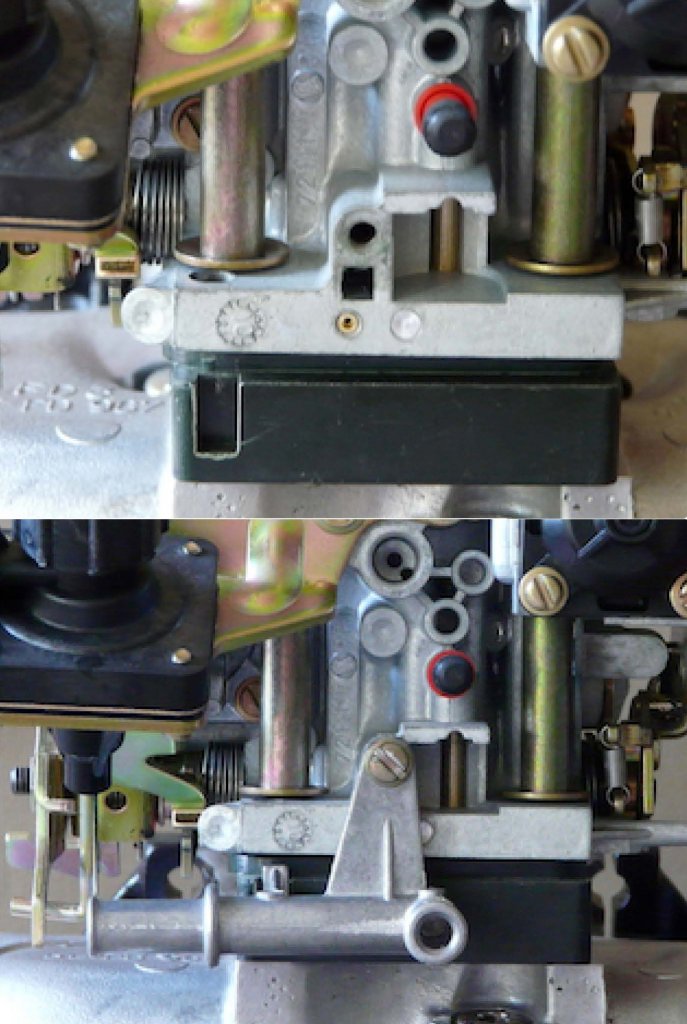

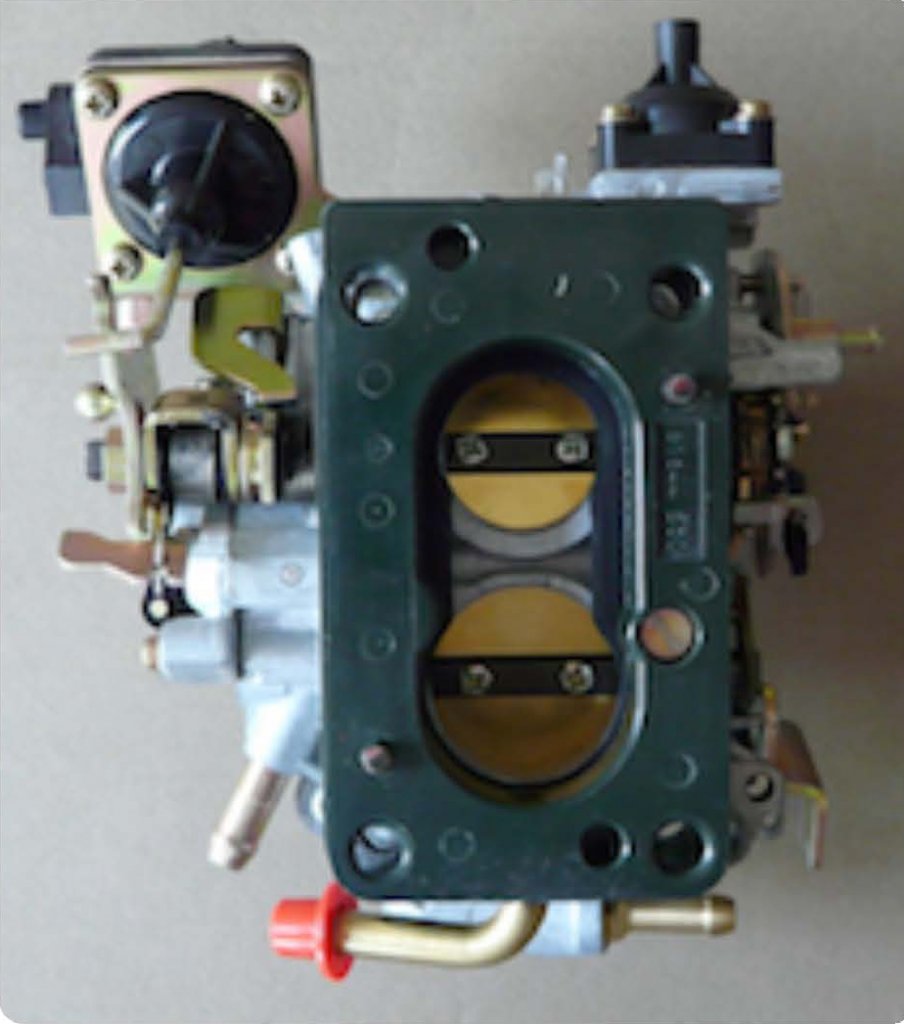

La cale CURTY et l’ANTI-PERCOLATION sont maintenues à l’identique sur la semelle.

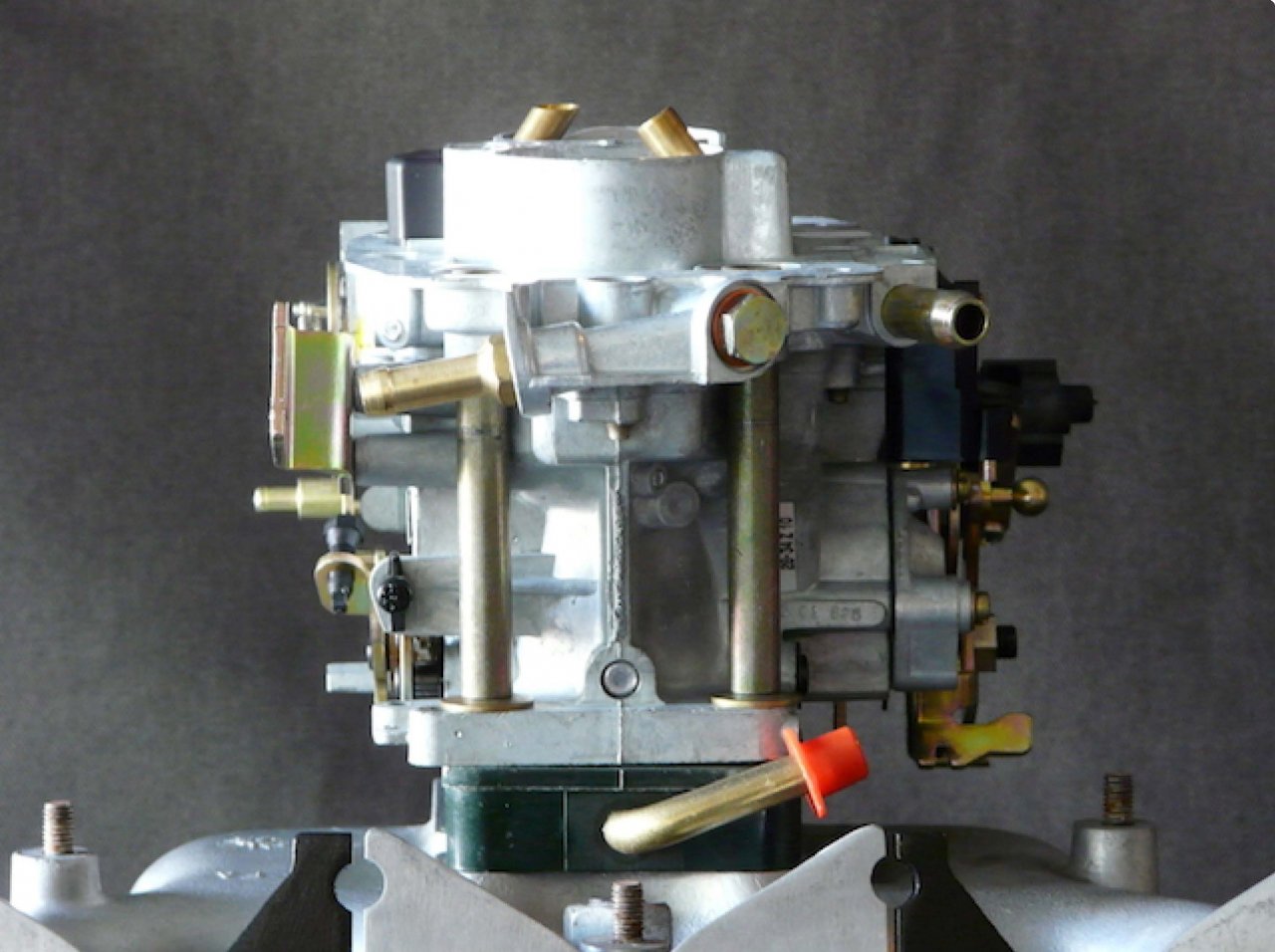

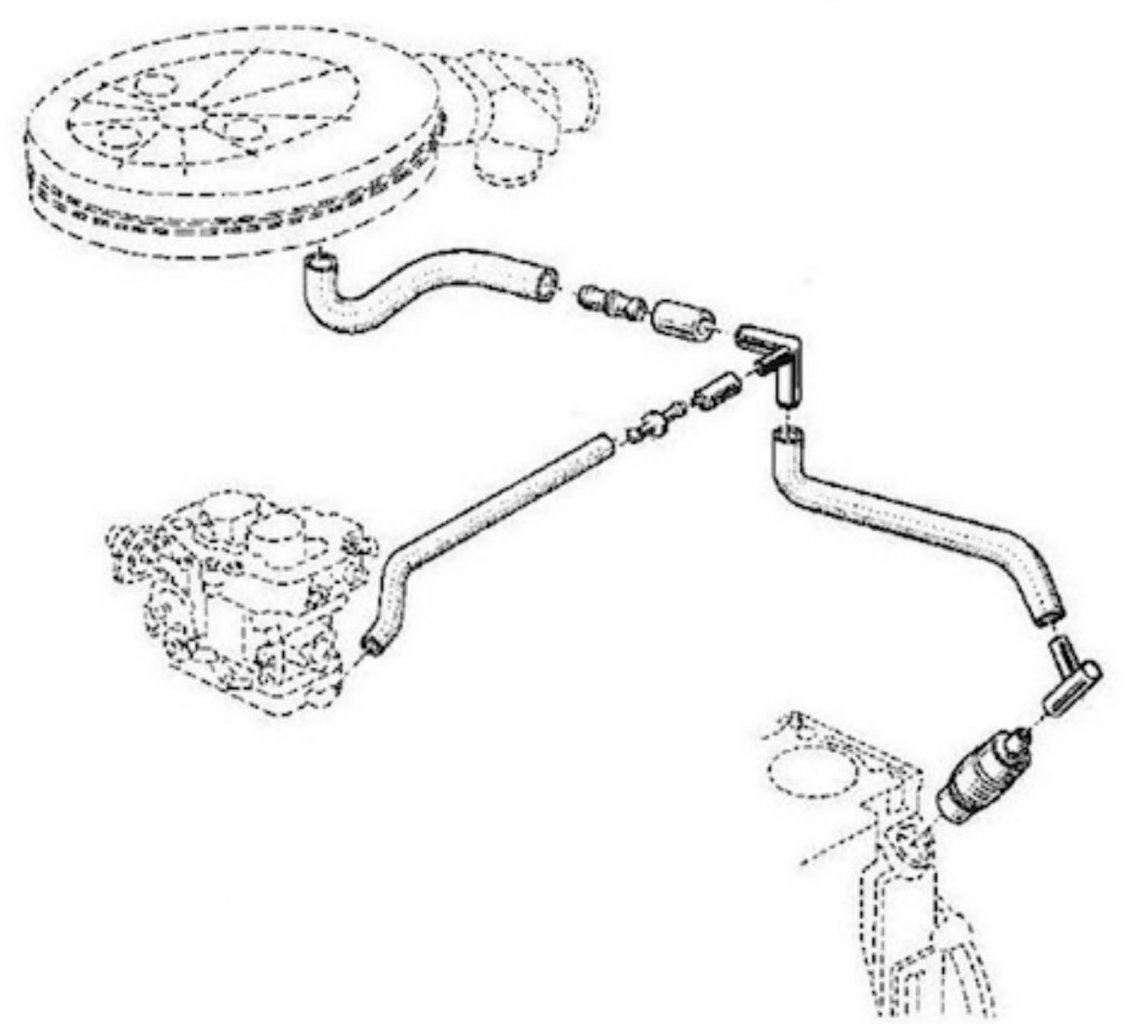

RENIFLARD :


RÉCHAUFFEUR CARBURANT :

Derrière, l’évidement qui reçoit l’ergot de dérivation du système anti-givre est toujours présent.
(livré en SAV avec le carburateur)




Et la résistance électrique

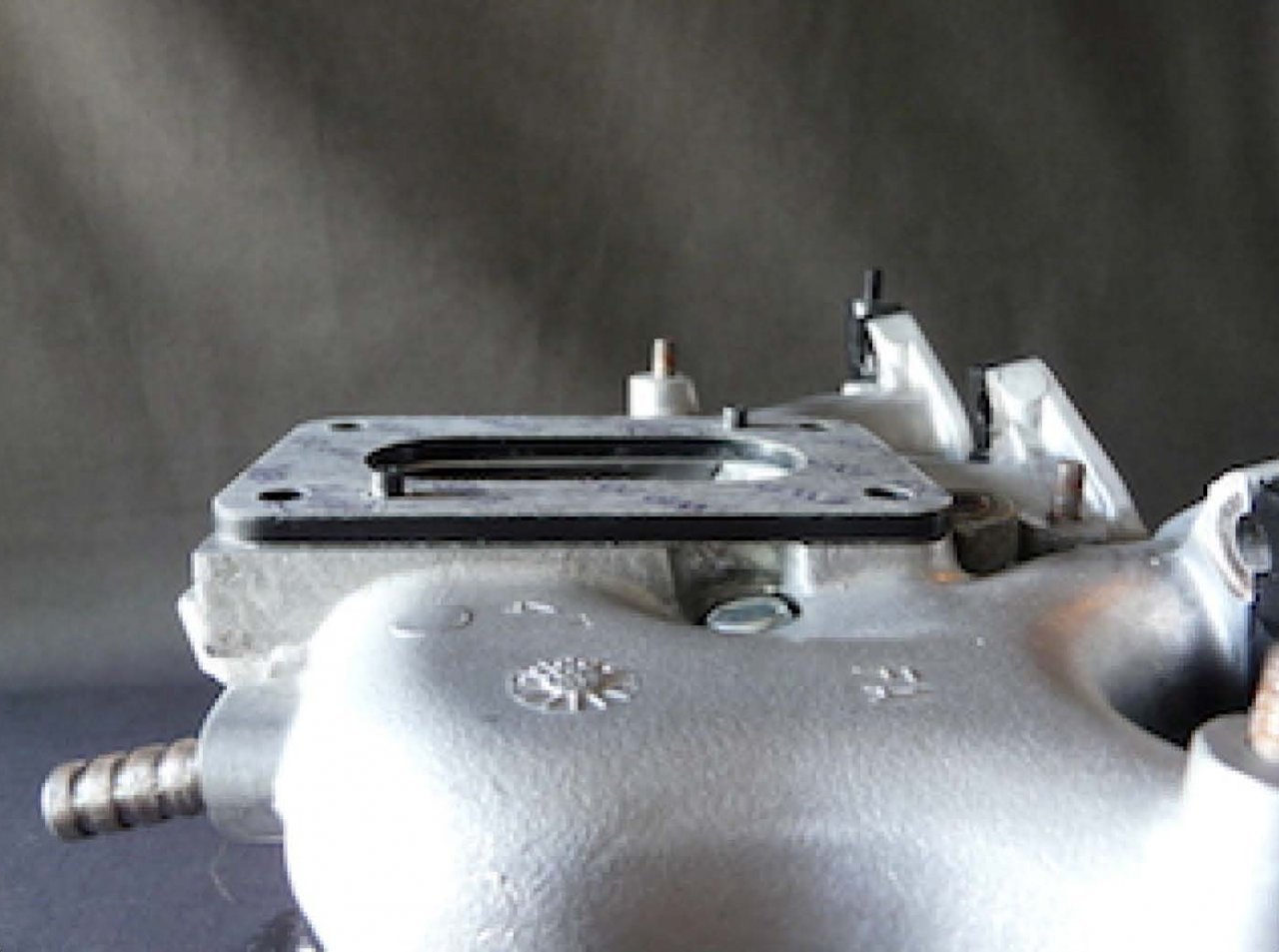

2 BIS. LA CALE ISOLANTE SANS ERGOTS : REFERENCE : 77 00 856 123

Elle n’est plus en vente, elle a apporté une épaisseur supplémentaire à la cale anti-percolation (quid de l’amélioration?), elle n’a pas d’ergots.

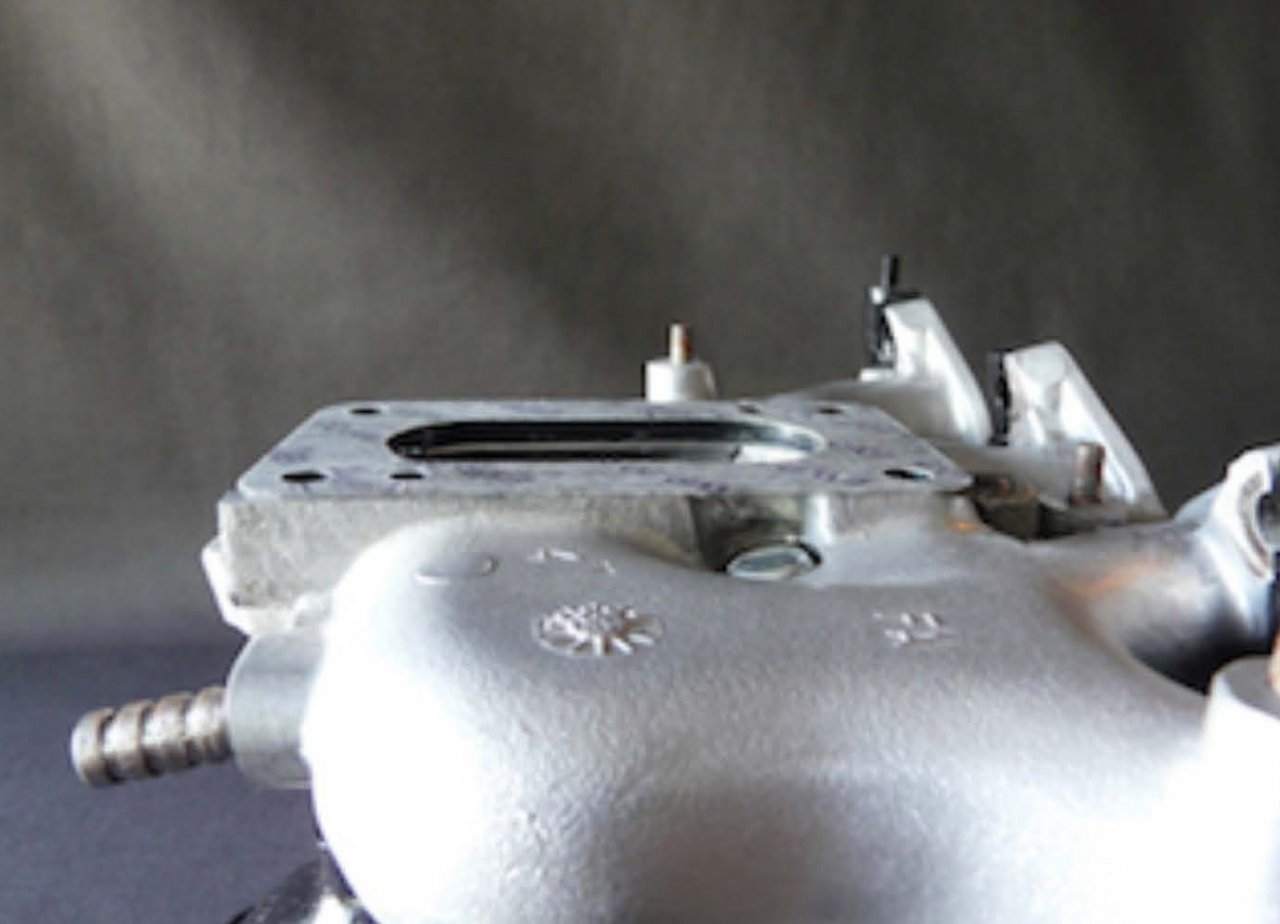

3. LE JOINT PAPIER (ignifugé): 77 00 856 120

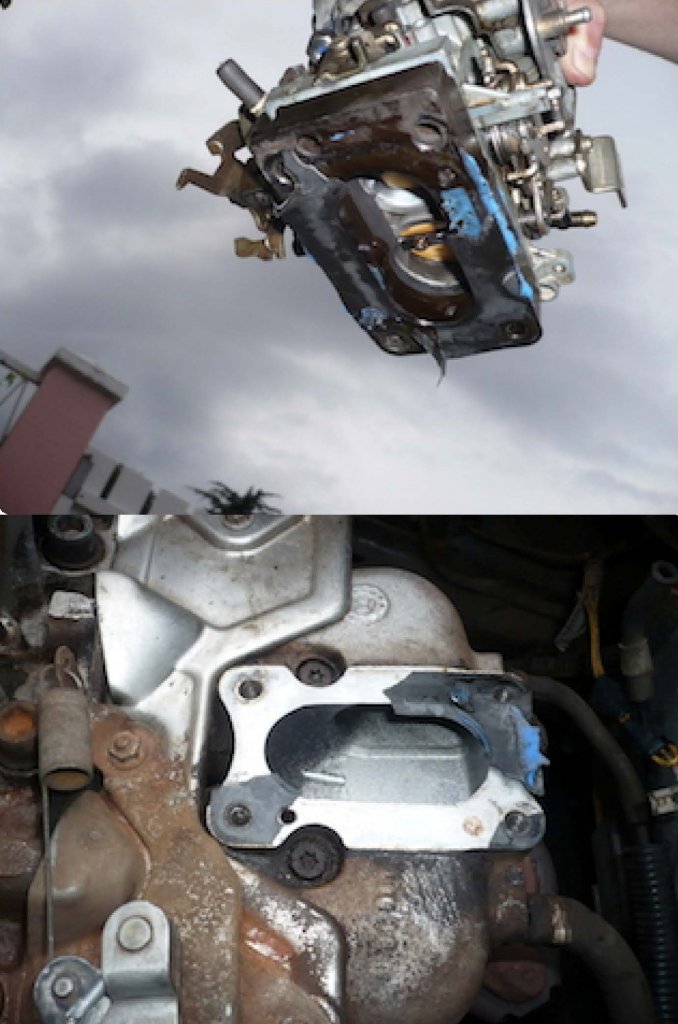

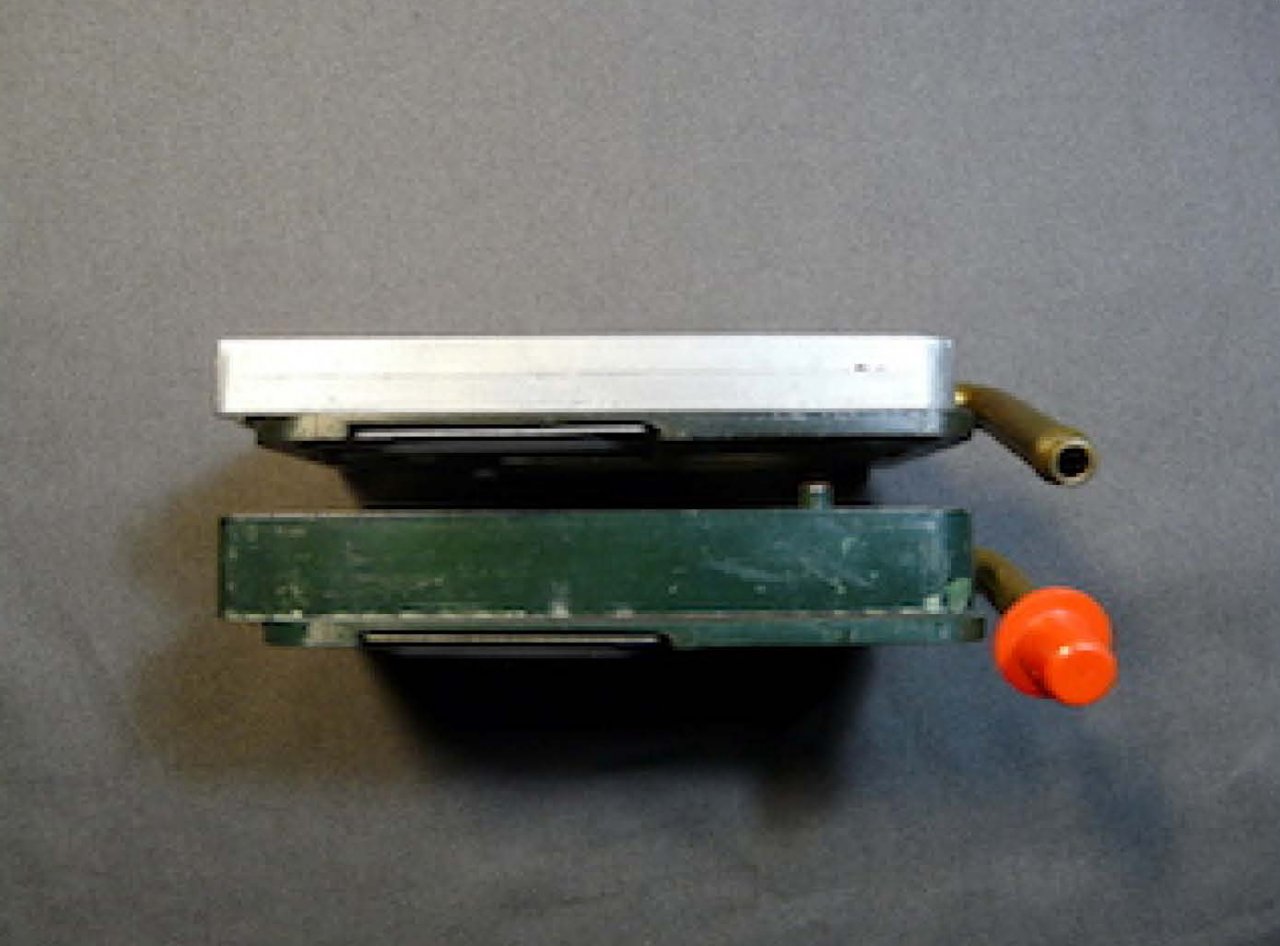

COMPARAISON AVEC L'ANCIENNE CALE EN ALLIAGE :

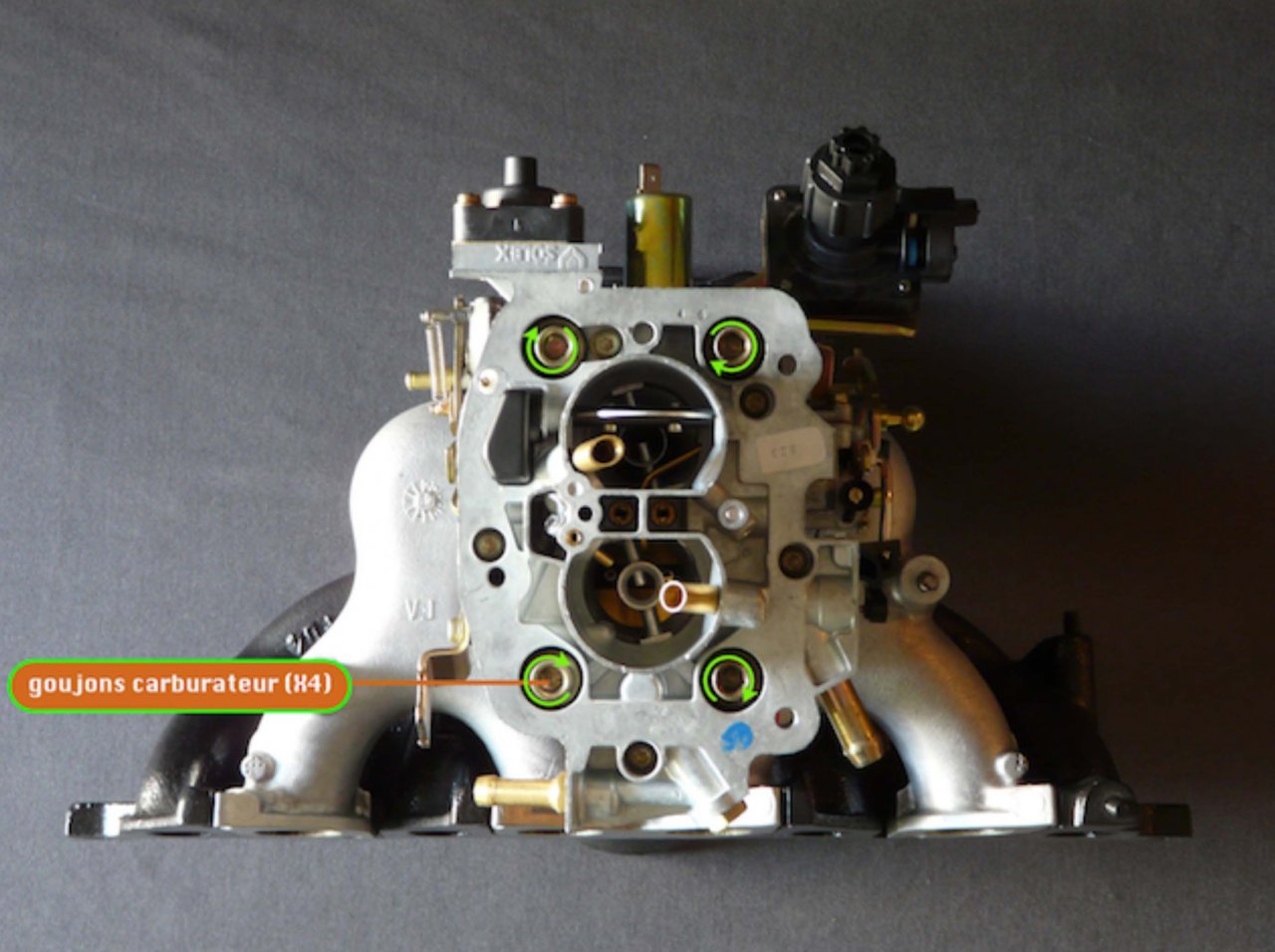

- Des goujons trop serrés accélèrent la déformation des cales et de l'embase du carburateur, le couple préconisé est de 15 NM.




- On admet qu'un SOLEX 28 34 Z10 commence à se voiler aux environs de 50 000 kms .

- Lorsqu'une fuite d'air occasionne des changements de régime importants, on peut réaliser provisoirement un joint en découpant une brique de lait. A poser entre la cale isolante avec ou sans ergots (ou l'anti-percolation en backélite) et le collecteur d'admission.




La face aluminisé sera bien sur posée coté collecteur, elle a pour avantage de ne pas se désagréger sous l'aspiration de la dépression moteur, contrairement à la pâte à joint qui est souvent utilisée et qui a de grandes chances de venir boucher les soupapes.



Edited by Zorro_X
Restauration des images (HostinngPics HS)

Share this post


Link to post
Share on other sites

Très bonne idée ce sujet! :laugh:

Share this post


Link to post
Share on other sites

+1, bien utile! :laugh:

Share this post


Link to post
Share on other sites

:wub: Utile un jour malheureusement :wub:

Mais c'est très bien, comme ça on voit les changements, on passe du papier au caoutchouc...on arrête pas le progrès au technocentre :langue:

Share this post


Link to post
Share on other sites

Ah merdoume... J'ai l'ancienne génération du joint papier :nosweat: Qui a pourtant été acheté y'a même pas 1 mois :fredy:

Vous pensez que c'est possible de leur faire échanger sachant que ça a été amélioré depuis ???

Share this post


Link to post
Share on other sites

m'sieur, j'ai des questions :lolclown:

- la cale isolante et l'anti percolation, je vois bien a quoi ca sert, mais la curty je vois pas?

- Est ce qu'on met une seule cale ou sont elles cumulables toutes les 3?

- si on doit en choisir une, laquelle est la plus efficace contre la voilure?

- Enfin, est ce qu'on peut caler en preventif pour eviter, ou ne sont elles applicable qu'une fois voilé? l'embase du carbu doit elle etre surfacée obligatoirement?

merci :jap:

Share this post


Link to post
Share on other sites

Il me semble qu'avant que le carbu se voile, c'est la cale anti percolation qui prend... Donc, sans vouloir dire de bêtises, il suffirait simplement de changer cette calle par la nouvelle en bakelite ???

Share this post


Link to post
Share on other sites

@ DanyChoc : Je me suis fait avoir aussi pour le joint papier :rolleyes: ! Pour un échange, tu peux rêver je pense :rolleyes: ...

@ Mitri :

- La cale Curty est en 2 parties, métal et caoutchouc, c'est cette dernière qui compense le voilage à mon avis.

- Il faut absolument mettre les 3 cales !

- Il existe une autre solution qui consiste à mettre un collecteur d'admission ovale de F2N avec le Z13, puis de mettre le Z10 sur l'unique et grosse cale prévue pour le Z13 (qui est plus efficace).

- Les cales nouvelle génération remplacent celles d'origine, carbu voilé ou pas ce sont elles qu'il faut mettre maintenant. Il vaut mieux que l'embase du carbu soit plane, un carbu voilé et re-surfacé ne tiendra pas bien longtemps de toute manière ! Tu as mesuré ton voilage ?

@DanyChoc : Encore faut-il détecter une cale fatiguée :nosweat: !

Share this post


Link to post
Share on other sites

A prioris l'ancienne calle Curty et la nouvelle n'ont, à part la couleur, pas de différence si ?

Vu que les joints caoutchoucs ressortent, ça doit quand même, une fois le tout serré, permettre de ravoir le voilage non ?

Désolé, j'arrive pas à me rendre compte de combien et comment le carbu peut se voiler :rolleyes::rolleyes:

Share this post


Link to post
Share on other sites
A prioris l'ancienne calle Curty et la nouvelle n'ont, à part la couleur, pas de différence si ?

Vu que les joints caoutchoucs ressortent, ça doit quand même, une fois le tout serré, permettre de ravoir le voilage non ?

Désolé, j'arrive pas à me rendre compte de combien et comment le carbu peut se voiler :(:ph34r:

Je ne suis pas dans les matériaux, i don't know :hein: .

Oui ça compense le voilage... mais à petite dose ! Regardes le tutorial pdf de Zorro_X, y'a 2 photos de carbus voilés ;) . À partir d'1mm de voile, il y a des risques pour le fonctionnement et avec 1,5-2mm il est mort ou quasi (blocage des papillons).

Share this post


Link to post
Share on other sites
Tu as mesuré ton voilage

vu l'etat de ma caisse je dirais 10 bons centimetres :siffloter:

c'est surtout en vue d'une prochaine :lol:

Share this post


Link to post
Share on other sites
vu l'etat de ma caisse je dirais 10 bons centimetres :laugh:

c'est surtout en vue d'une prochaine :ange:

Merde... excuses-moi j'avais zappé :ange:

Share this post


Link to post
Share on other sites

Tuto mis à jour :ange:

Share this post


Link to post
Share on other sites

Interessant, car moins cher !

Mais, sur quels véhicules on peut trouver "la pipe d'admission" (qui est ?? Le collecteur d'admission ???) ??? :nosweat:

:D

Share this post


Link to post
Share on other sites

Les 2 termes désignent la même chose, j'aime pas faire de redondance au sein de notre belle langue :new_shocked: .

On trouve ça sur Clio 1 ph1 1.7 RT / Baccara (avant <93 à peu près), R19 ph1 GTX / TXE et R21 ph2 GTS / TSE :siffloter: .

Share this post


Link to post
Share on other sites

Je viens d'apprendre ce qu'est une cale!!! Wahou, et que l'on en a dans nos voitures, WAHOU!!!

Tellement limité que je suis mon xé!

Je pense que je devrais faire faire le necessaire pour Tina! Ce tuto est genial néanmoins, car j'ai compris!!! Maintenant de là à faire moi même...

Mais excellente idée que tu as eu là, et on en apprend beaucoup sur les solutions existantes. J'ignorais qu'il y avait encore de la R&D pour les carburateurs de nos vieilles filles!!!

Share this post


Link to post
Share on other sites

La calle du Z13, tu peux tabler sur un tarif plus proche des 85€ TTC qu'autre chose...

C'est des voleurs chez Renault.

Sinon, elle n'est pas plus "efficace", elle compense mieux le voile, et "cache" donc en partie le soucis en eliminant les soucis de prises d'air, mais c'est encore plus vicieux, car les premiers symptomes qui apparaissent des lors, c'est le blocage des papillons...

Et donc c'est que le carbu est deja hs.

Share this post


Link to post
Share on other sites

arf !

j'ai comme qui dirait un petit souci...je n'ai jamais eu la "cale isolante" !!!

j'ai toujours heu l'anti-percolation directos sur l'admission...

Depuis que j'ai changé de carbu, j'ai la bakelite, mais je n'ai pas autre chose qu'un joint entre l'anti-percolation & l'admission... d'ailleurs les 2 embouts/détrompeurs s'emboîtent très bien sur le collecteur...

euh... c'est épais comment cette cale isolante entre la bakélite & le collecteur ???

Share this post


Link to post
Share on other sites
arf !

j'ai comme qui dirait un petit souci...je n'ai jamais eu la "cale isolante" !!!

j'ai toujours heu l'anti-percolation directos sur l'admission...

Depuis que j'ai changé de carbu, j'ai la bakelite, mais je n'ai pas autre chose qu'un joint entre l'anti-percolation & l'admission... d'ailleurs les 2 embouts/détrompeurs s'emboîtent très bien sur le collecteur...

euh... c'est épais comment cette cale isolante entre la bakélite & le collecteur ???

C'est fâcheux en effet ! J'ai pas mesuré précisément mais ça fait environ 0,5cm :lolclown: .

Share this post


Link to post
Share on other sites
C'est fâcheux en effet ! J'ai pas mesuré précisément mais ça fait environ 0,5cm :lolclown: .

ok, 5mm ce n'est pas rien en effet... par contre ca veut dire que les "détrompeurs" de l'anti-percolation en bakélite "rentrent" dans les trous de la cale isolante, mais il n'y a plus rien qui rentre dans les trous "équivalents" coté admission ? ou la cale isolante a-t-elle a son tour des petits "tetons" pour s'insérrer correctement dans l'admission ?!

Share this post


Link to post
Share on other sites
ok, 5mm ce n'est pas rien en effet... par contre ca veut dire que les "détrompeurs" de l'anti-percolation en bakélite "rentrent" dans les trous de la cale isolante, mais il n'y a plus rien qui rentre dans les trous "équivalents" coté admission ? ou la cale isolante a-t-elle a son tour des petits "tetons" pour s'insérrer correctement dans l'admission ?!

La cale isolante, sur sa partie en caoutchouc, n'a qu'un seul détrompeur qui va sur l'anti-perco, la face posée sur l'admission ayant un joint papier comme la référence que l'on utilisait auparavant :lolclown: !

Share this post


Link to post
Share on other sites
La cale isolante, sur sa partie en caoutchouc, n'a qu'un seul détrompeur qui va sur l'anti-perco, la face posée sur l'admission ayant un joint papier comme la référence que l'on utilisait auparavant :wub: !

en gros, entre la cale isolante & l'admission il n'y a pas de détrompeur, que du joint papier plat avec 4 trous pour les vis...

j'aurai du boulot en mai !!!! :lolclown:

Share this post


Link to post
Share on other sites
en gros, entre la cale isolante & l'admission il n'y a pas de détrompeur, que du joint papier plat avec 4 trous pour les vis...

j'aurai du boulot en mai !!!! :wub:

Oui, mais le joint papier en question est intégré dans la cale isolante :lolclown: ! Il y a juste cette dernière à acheter maintenant, suis-je clair ?

Share this post


Link to post
Share on other sites
Oui, mais le joint papier en question est intégré dans la cale isolante :lolclown: ! Il y a juste cette dernière à acheter maintenant, suis-je clair ?

vi vi vi ! comme de l'eau de roche...

je suis désolé, je comprends mieux si je visualise bien les choses, c'est pour ca que je demande des détails et je cherche à comprendre jusqu'au bout... ce n'est pas pour t'embêter et encore moins pour remettre en question ce que tu proposes ! Enn d'autres mots, c'est pour être sur que j'ai bien compris, qu'on s'est bien compris, que je t'ai bien compris... :wub:

Share this post


Link to post
Share on other sites
vi vi vi ! comme de l'eau de roche...

je suis désolé, je comprends mieux si je visualise bien les choses, c'est pour ca que je demande des détails et je cherche à comprendre jusqu'au bout... ce n'est pas pour t'embêter et encore moins pour remettre en question ce que tu proposes ! Enn d'autres mots, c'est pour être sur que j'ai bien compris, qu'on s'est bien compris, que je t'ai bien compris... ;)

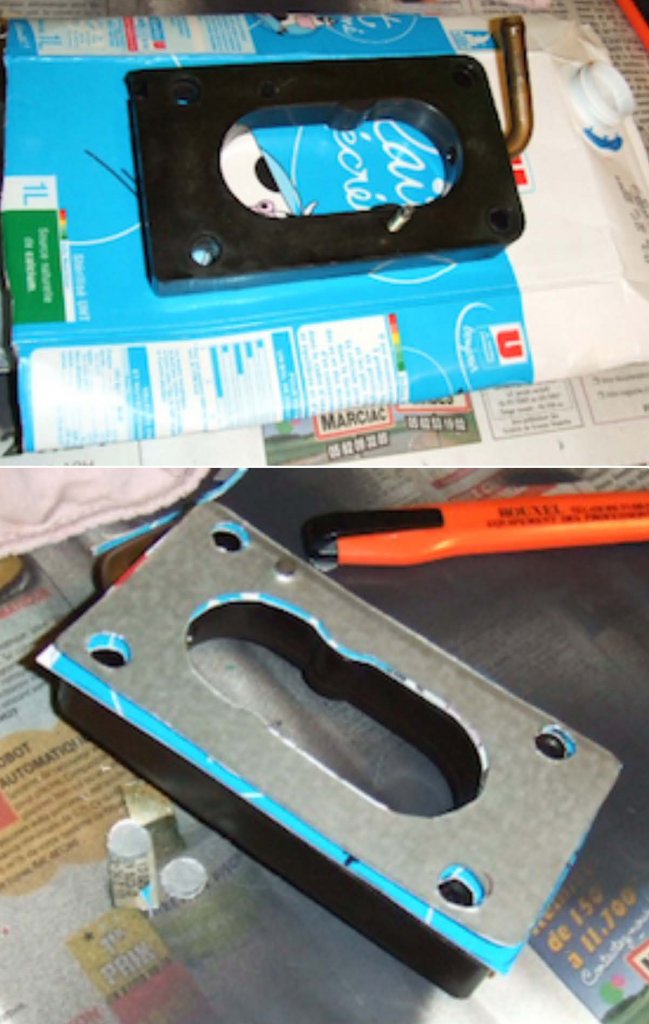

Y'a pas de mal ;) ! J'ai rajouté une de mes photos pour la cale isolante, histoire que l'on comprenne mieux son aspect :blush: !

Share this post


Link to post
Share on other sites
